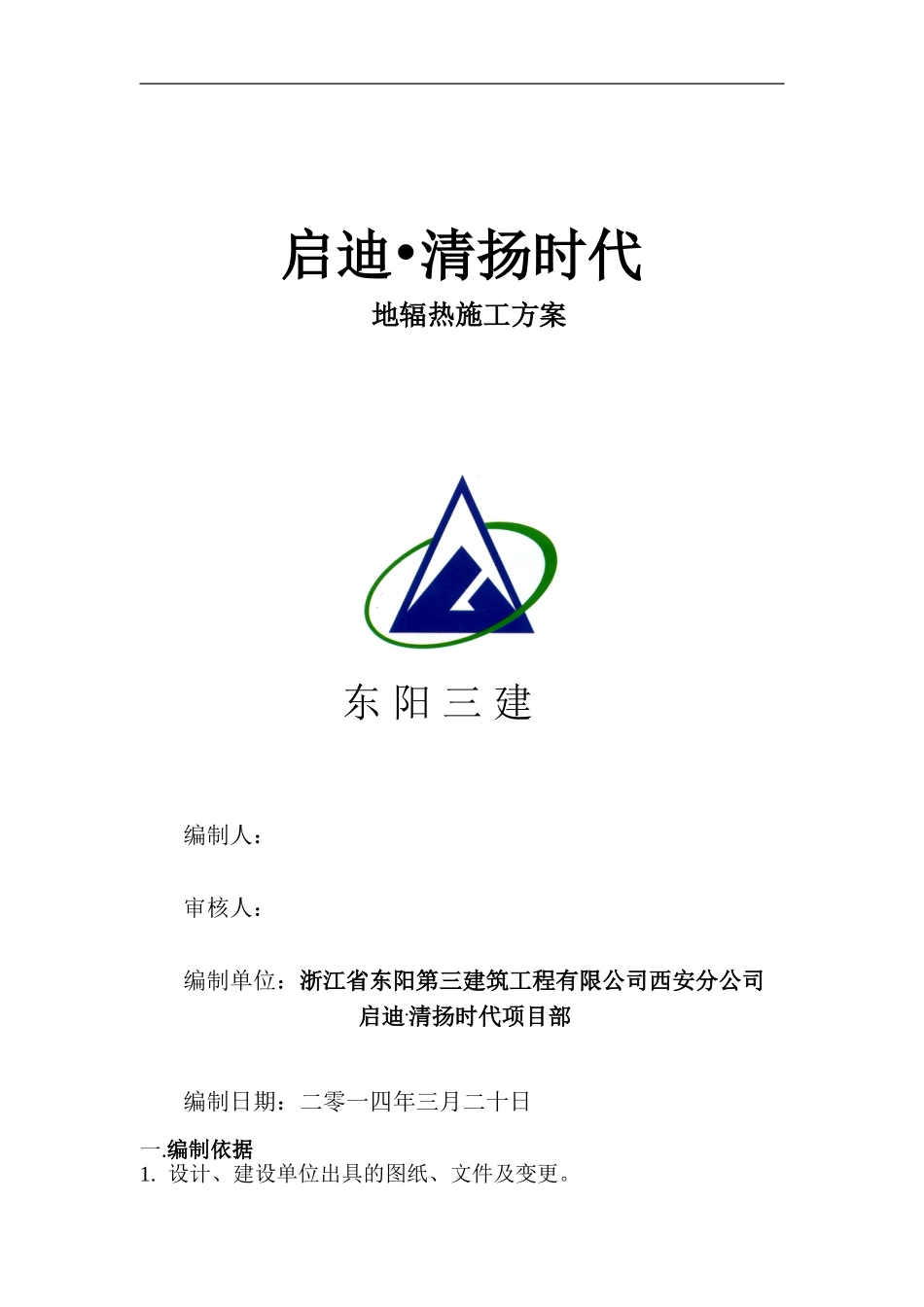

启迪•清扬时代 地辐热施工方案东 阳 三 建编制人：审核人：编制单位：浙江省东阳第三建筑工程有限公司西安分公司启迪.清扬时代项目部编制日期：二零一四年三月二十日 一.编制依据1. 设计、建设单位出具的图纸、文件及变更。下载后可任意编辑2. 《建筑用料及做法》 02J013. 《给排水与采暖工程施工工艺标准》ZJQ00-SG-010-20244. 《建筑给排水及采暖工程施工质量验收法律规范》 GB50242-20245. 《地面辐射供暖技术规程》 JGJ142-20246. 《建筑工程冬期施工规程》 JGJ/T-20247. 《冷热水用耐热聚乙烯（PE-RT）管道系统》 CJ/T 175-20248. 现行《施工手册》第四版二、工程概况序号项 目内 容1工程名称启迪.清扬时代 2#，3#楼2工程地址西安市高新开发区科技二路北侧，沣惠路以东3建设单位陕西启迪科技园进展有限公司4设计单位北京中景昊天工程设计有限公司5监理单位陕西泾渭建设监理咨询有限责任公司----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑6质量监督站西安市工程质量监督站7总承包单位浙江省东阳第三建筑工程有限公司8合同承包范围施工图设计范围内土建及安装（除打桩、消防、塑钢及弱电以外等工程）9合同工期10合同质量要求合 格11建筑层数地下三层，地上 2#楼 27 层，3#楼 26 层12功能分布地下 1~3 层为车库，地上 1~3 层为商业用房，其余为办公楼与公寓13结构形式框架剪力墙14基础类型桩+防水板+独基15建筑面积总建筑面积 84420.62㎡16设计使用年限50 年17高度2#楼 99.05 米，3#楼 99.45 米18抗震等级一级19防水等级一级20设计抗渗等级P821耐火等级地上二级，地下一级22室内外高差-0.150m. ±0.000 相当于绝对标高 408.00 米三.施工准备1. 技术准备（1）熟悉图纸和相关变更，明确地辐热总管、PE-RT 管铺设方式。（2）熟悉地辐热工艺标准和质量验收法律规范。（3）熟悉冬期施工规程，对地辐热相关工序实行有效措施。（4）编写地辐热施工技术交底，并对班组进行相关培训。2. 材料准备2.1、主管道：热表井内管道均采纳钢管（DN≥50 时必须采纳无缝钢管），DN＜32 采纳丝接,32≤DN＜50 采纳焊接。加热管：采纳 300m 定长 PE-RT 管，户内规格为 d20*2.3，由热表井到...
