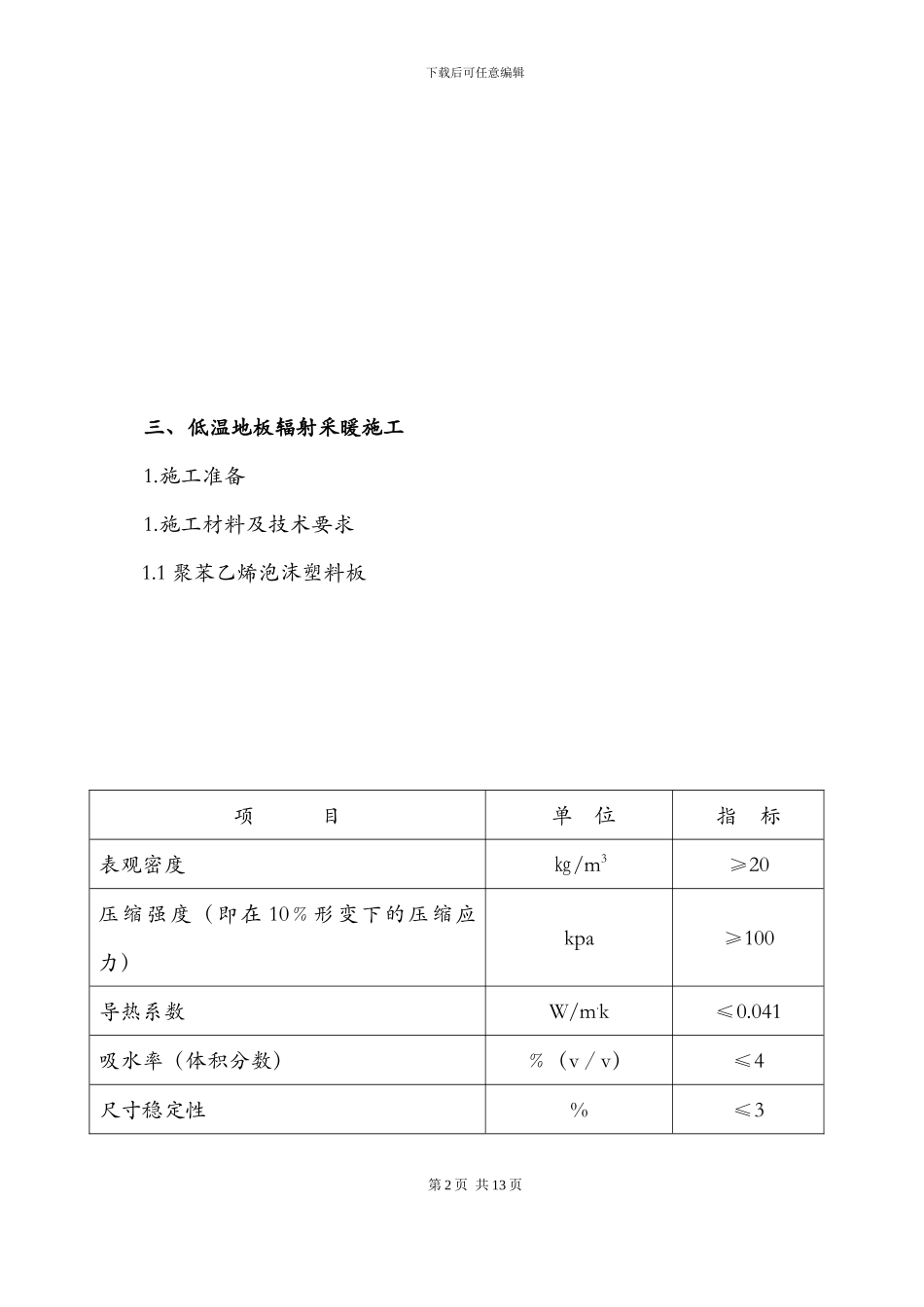

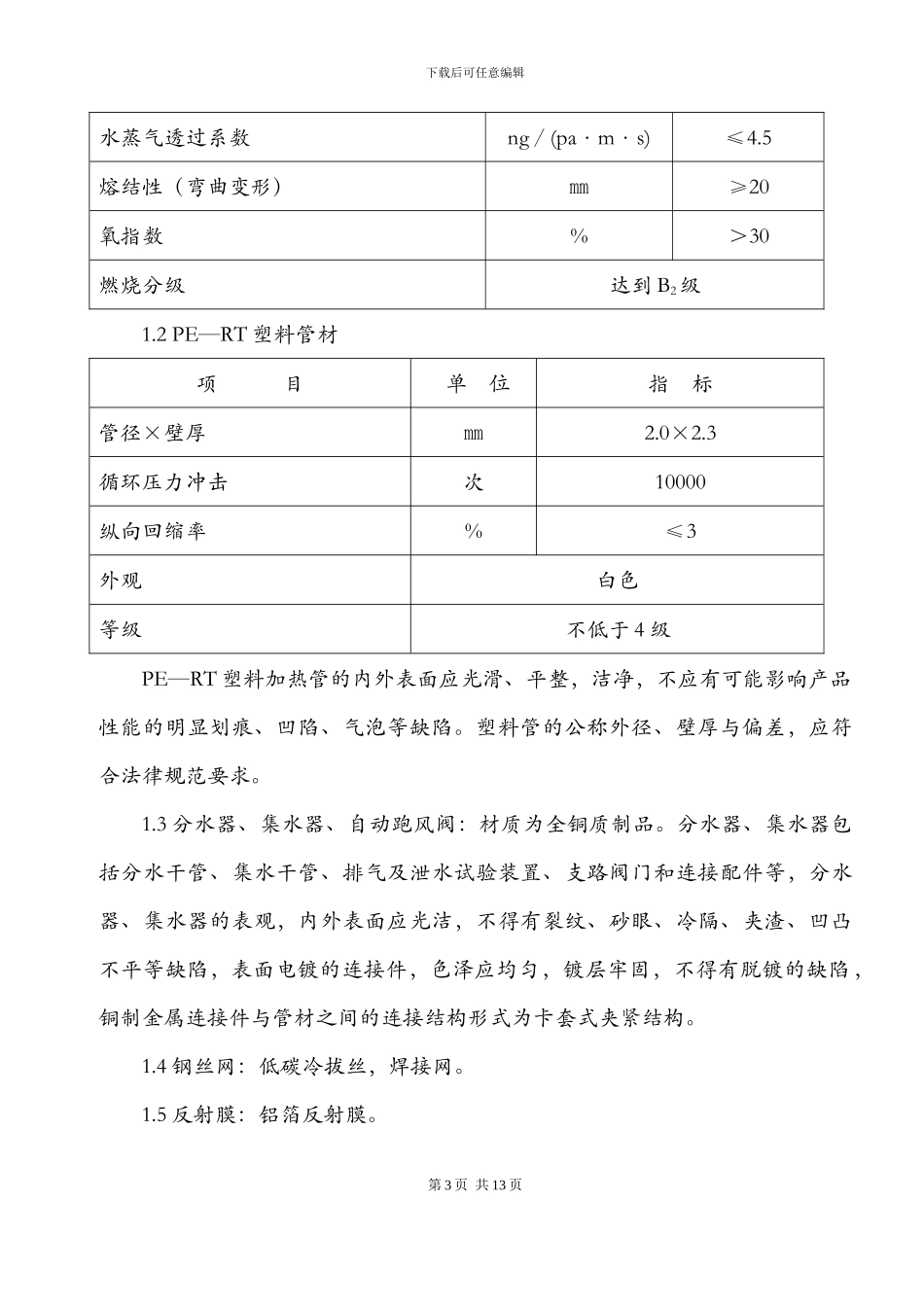

秦都花苑 14#15#楼地采暖施工方案14#15#楼地采暖施工方案一、工程概况:秦都花苑 14#15#楼住宅部分采纳低温热水地板辐射采暖,采暖系统采纳双立管分户热计量系统。供回水立管安装在管井内,每户均设热量表,地埋管(管道井至户内分、集水器)采纳耐高温聚乙烯(PE-RT)管,室内盘管采纳d20*2.3,每户在厨房设分、集水器。分、集水器上均设有手动放气阀。二、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于 60℃的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供热的供暖方式。这一更具人性化的采暖方式,以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点,日渐成为时尚、品味生活不可或缺的部分。它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在 25℃左右,通过辐射,使房间气温达到人体适宜的温度。2.室内敷设的地辅热管道距墙边或固定设备均为 200mm,所有卫生间的地辅热管道均以 150mm 间距绕开卫生间洁具布满。其中其中公共部位,阳台及玄关为不采暖部分,其余为采暖部分,卧室、空中花苑、客厅、餐厅地暖管间距为 300mm,剩余地暖管间距为 150mm,低温地板辐射采暖的构造组成详见下图结构层 20厚聚苯乙烯泡沫板保温层 铝箔反射膜 PE-RT管、C15豆石填充层 饰面层(二次装修施工) 结构层 饰面层 保温层 密封膏 焊接钢丝网 PE-RT采暖管 塑料绑扎带 其它房间地辐射采暖构造详图 PP-R给水管 LL注:1.L间距见设计。 2.本次施工仅施工至豆石填充层 下载后可任意编辑三、低温地板辐射采暖施工1.施工准备1.施工材料及技术要求1.1 聚苯乙烯泡沫塑料板项 目单 位指 标表观密度㎏/m3≥20压缩强度(即在 10﹪形变下的压缩应力)kpa≥100导热系数W/m.k≤0.041吸水率(体积分数)﹪(v∕v)≤4尺寸稳定性%≤3第 2 页 共 13 页下载后可任意编辑水蒸气透过系数ng∕(pa·m·s)≤4.5熔结性(弯曲变形)㎜≥20氧指数%>30燃烧分级达到 B2级1.2 PE—RT 塑料管材项 目单 位指 标管径×壁厚㎜2.0×2.3循环压力冲击次10000纵向回缩率%≤3外观白色等级不低于 4 级PE—RT 塑料加热管的内外表面应光滑、平整,洁净,不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。塑料管的公称外径、壁厚与偏差,应符合法律规范要求。1.3 分水器、集水器、自动跑风阀:材质为全铜质制品。分水器、集水器包括分水干管、集水干管...
