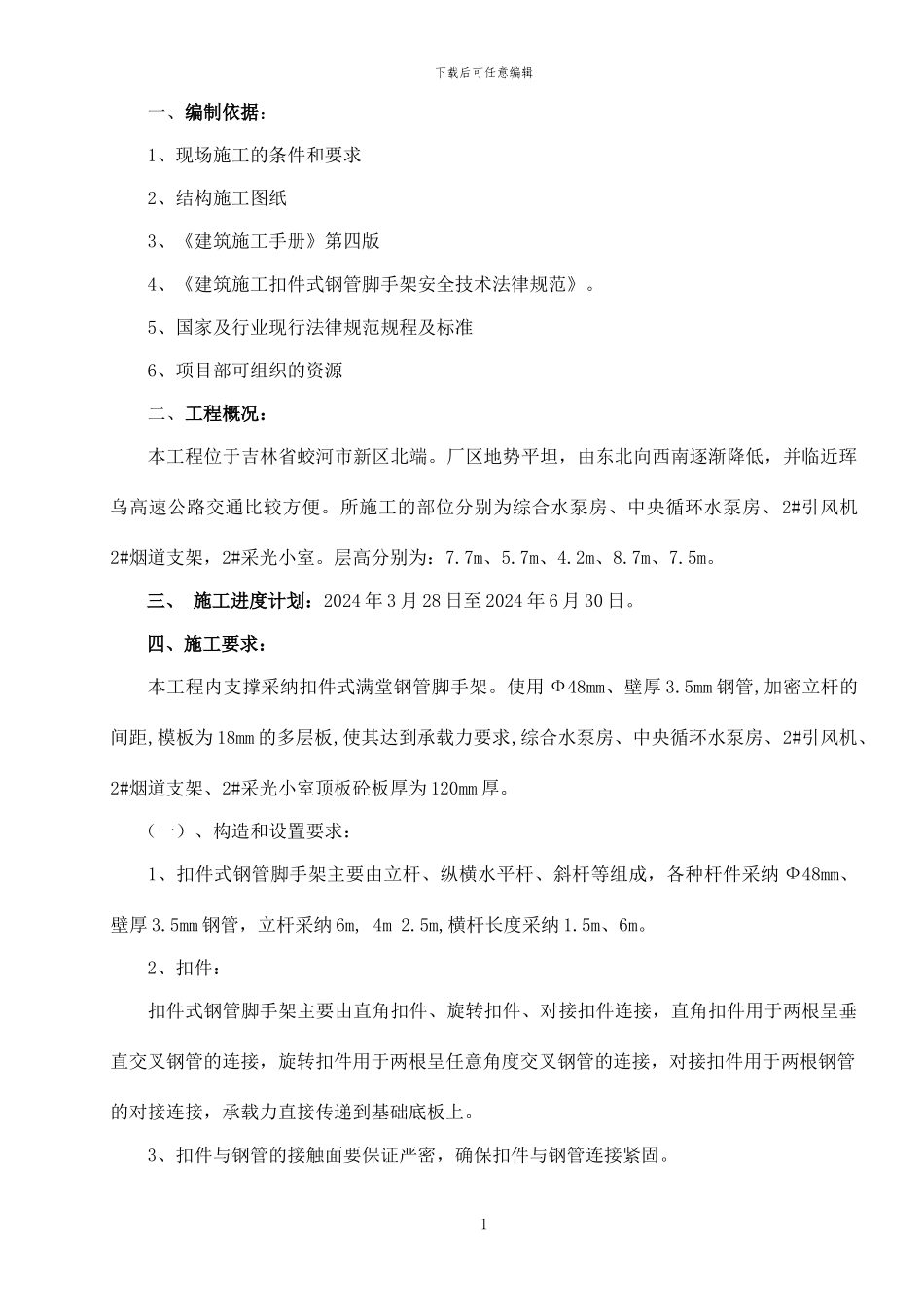

下载后可任意编辑一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术法律规范》。5、国家及行业现行法律规范规程及标准6、项目部可组织的资源二、工程概况:本工程位于吉林省蛟河市新区北端。厂区地势平坦,由东北向西南逐渐降低,并临近珲乌高速公路交通比较方便。所施工的部位分别为综合水泵房、中央循环水泵房、2#引风机2#烟道支架,2#采光小室。层高分别为:7.7m、5.7m、4.2m、8.7m、7.5m。 三、 施工进度计划:2024 年 3 月 28 日至 2024 年 6 月 30 日。四、施工要求:本工程内支撑采纳扣件式满堂钢管脚手架。使用 Ф48mm、壁厚 3.5mm 钢管,加密立杆的间距,模板为 18mm 的多层板,使其达到承载力要求,综合水泵房、中央循环水泵房、2#引风机、2#烟道支架、2#采光小室顶板砼板厚为 120mm 厚。(一)、构造和设置要求:1、扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采纳 Ф48mm、壁厚 3.5mm 钢管,立杆采纳 6m, 4m 2.5m,横杆长度采纳 1.5m、6m。2、扣件:扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上。3、扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固。1下载后可任意编辑 4、扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用。(二)、施工工艺根据结构受力分析,脚手架立杆纵横距为 0.9~1.2m,步距 1.5~1.8m,框梁下立杆纵距为 0.45~0.5m。纵横方向每隔 5m 布设一道剪刀撑,并与水平杆连接牢固。施工流程:① 树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤ 搭接第二步纵横向水平横杆→⑦搭设剪刀撑(三)、脚手架的拆除1、拆除前应报审批准,进行必要的安全技术交底后方可开始工作。拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管。2、拆除顺序应从上而下,一步一清,不允许上下同时作业,本着先搭后拆,按层次由上而下进行,脚手架逐层拆除。 3、拆下来的架料、扣件要分类堆放,进行保养,检修。 (四)、脚手架的安全防范措施:。1、作业中,禁止随意拆除脚手架的构架杆件、整体性构建、连接紧固件。却因操作要求需要临时拆除时,...
