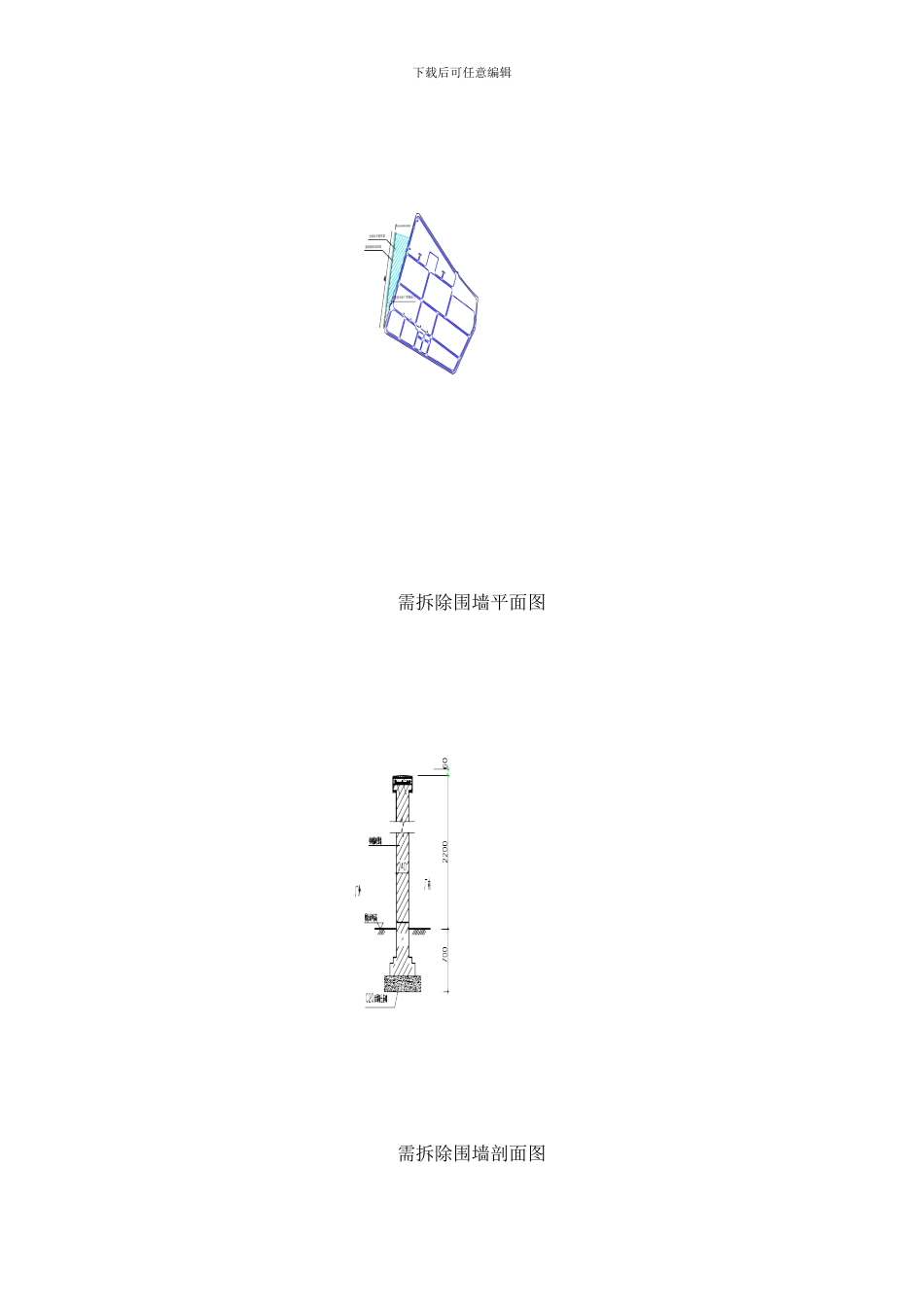

下载后可任意编辑1、工程概况张贵庄污水处理及再生利用一期工程为保证污水厂通行顺畅，根据现有路线，从污水厂西侧正门至津北公路修一条路。修路内容包括道路修补及道路重修，民族东路道路重修范围从污水厂西侧正门至郭家台村村口，需要翻修的路段在郭家台村内至津北公路共 6 处。道路修复平面布置图2、施工方法2.1、厂区西侧道路重修施工准备——施工测量——原有围墙拆除——原有路面破除——回填灰土结构层——回填二灰碎结构层——砼路面砼浇筑2.1.1 拆除厂区西侧（原路边围墙）由于道路由 4 米宽向东（污水厂侧）扩宽 1 米，故临时围墙需全部拆除，共需拆除 403 米，具体拆除范围见下图。下载后可任意编辑需拆除围墙平面图需拆除围墙剖面图下载后可任意编辑2.1.2 原有路面破除由于原有路面已全部破损，故需拆除原有 4 米路面，将路扩宽至 5 米。2.1.3 路面原有沟渠清淤原有 4 米宽路东西两侧均为多年排水沟渠，由于路需向东侧扩宽 1 米，所以路东侧沟渠需清淤换填砖头土，根据现场情况清淤深度约 2 米，长度为 403 米，宽度为 2.5 米。清淤剖面图2.1.4 道路重修进入厂区征地红线以内的路段为新修路段，路宽 5 米、路肩宽不小于 0.5m，道路横坡坡度为 1.5%。现场可视地形情况，在沟渠上口保留不小于 0.5m 宽土路肩的位置，余下宽度内施做车行路面。施工前应对现场杂物进行清理洁净，并大致找平压实。道胎下做 60cm 厚 8%灰土处理层, 分层（20cm 一层）碾压，压实度达到法律规范要求，方可继续向上施做路面结构层。在重修路段两侧设置防撞桶（直径 0.8 米，高度 1.2 米），限制宽度为 2 米。下载后可任意编辑防撞桶示意图道路横断面厂外临时路断面图2.2 通向津北路分段翻修 从重修道路最北端（郭家台南侧村口）沿民族东路至津北公路多处已破损，需要分段翻修，并且在翻修过程中需保持道路通畅，保证村民的正常出入。修建导行路——已损坏路面清除——将路基压实（反刨处理）——砼路面浇筑，具体做法与重修路做法一致。导行路做法为 60cm 厚 8%灰土压实，在重修路段两侧设置防撞桶进行临时封堵，防撞桶布置如下图。下载后可任意编辑道路修补平面图道路翻修面积统计表序号宽度（m）长度（m）面积（m2）备注16.53220826.428179.2363521045.831179.856.82517066.835238下载后可任意编辑翻修路段示意图2.3 道路与厂区永久围墙之间的场地平整新修道路与永久围墙之间需要平整标高至 2.4（现状标高...
