基于SolidWorks建模技术的工程有限元仿真分析VIP免费

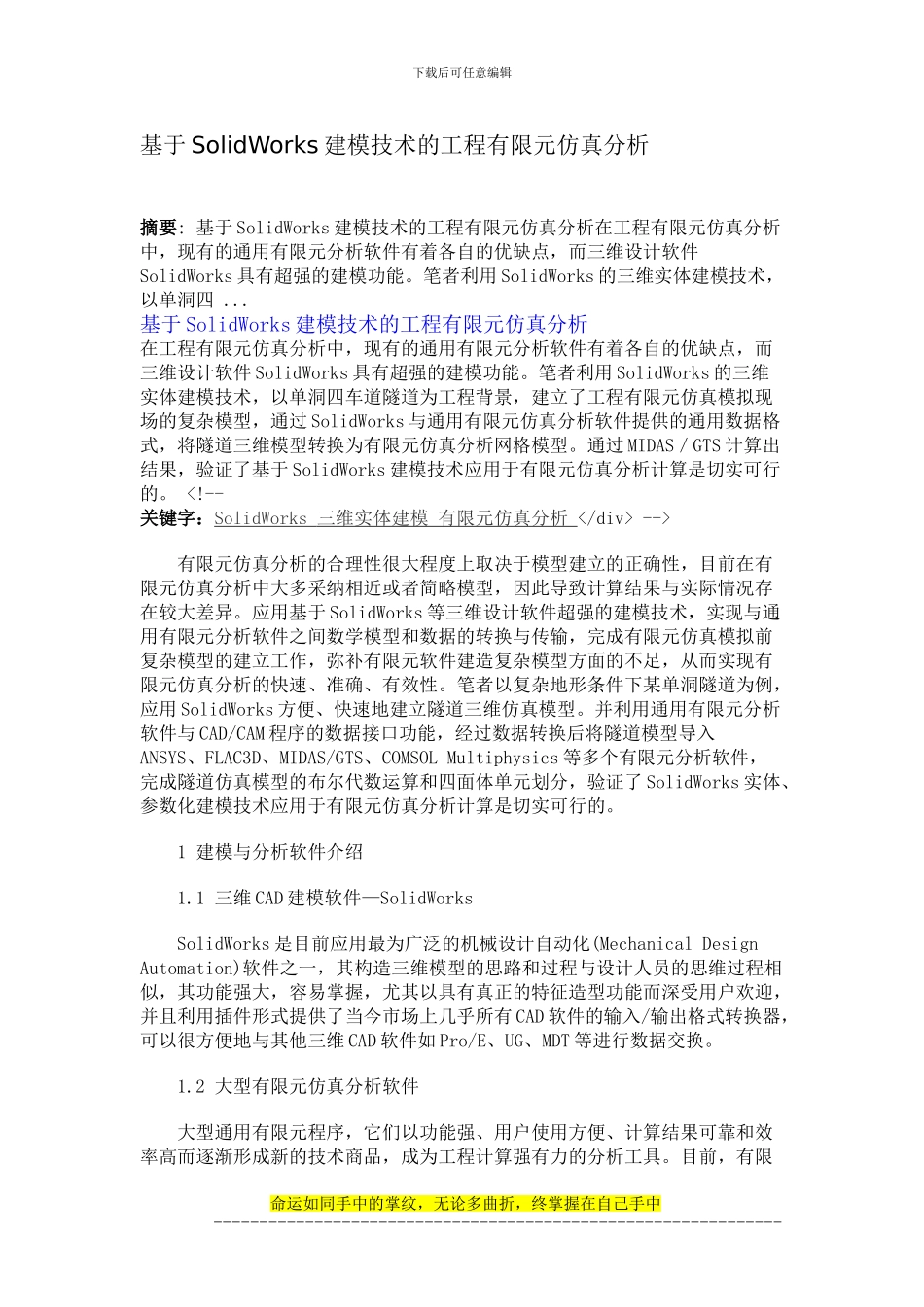

下载后可任意编辑基于 SolidWorks 建模技术的工程有限元仿真分析 摘要: 基于 SolidWorks 建模技术的工程有限元仿真分析在工程有限元仿真分析中，现有的通用有限元分析软件有着各自的优缺点，而三维设计软件SolidWorks 具有超强的建模功能。笔者利用 SolidWorks 的三维实体建模技术，以单洞四 ...基于 SolidWorks 建模技术的工程有限元仿真分析在工程有限元仿真分析中，现有的通用有限元分析软件有着各自的优缺点，而三维设计软件 SolidWorks 具有超强的建模功能。笔者利用 SolidWorks 的三维实体建模技术，以单洞四车道隧道为工程背景，建立了工程有限元仿真模拟现场的复杂模型，通过 SolidWorks 与通用有限元仿真分析软件提供的通用数据格式，将隧道三维模型转换为有限元仿真分析网格模型。通过 MIDAS／GTS 计算出结果，验证了基于 SolidWorks 建模技术应用于有限元仿真分析计算是切实可行的。 有限元仿真分析的合理性很大程度上取决于模型建立的正确性，目前在有限元仿真分析中大多采纳相近或者简略模型，因此导致计算结果与实际情况存在较大差异。应用基于 SolidWorks 等三维设计软件超强的建模技术，实现与通用有限元分析软件之间数学模型和数据的转换与传输，完成有限元仿真模拟前复杂模型的建立工作，弥补有限元软件建造复杂模型方面的不足，从而实现有限元仿真分析的快速、准确、有效性。笔者以复杂地形条件下某单洞隧道为例，应用 SolidWorks 方便、快速地建立隧道三维仿真模型。并利用通用有限元分析软件与 CAD/CAM 程序的数据接口功能，经过数据转换后将隧道模型导入ANSYS、FLAC3D、MIDAS/GTS、COMSOL Multiphysics 等多个有限元分析软件，完成隧道仿真模型的布尔代数运算和四面体单元划分，验证了 SolidWorks 实体、参数化建模技术应用于有限元仿真分析计算是切实可行的。 1 建模与分析软件介绍 1.1 三维 CAD 建模软件—SolidWorks SolidWorks 是目前应用最为广泛的机械设计自动化(Mechanical Design Automation)软件之一，其构造三维模型的思路和过程与设计人员的思维过程相似，其功能强大，容易掌握，尤其以具有真正的特征造型功能而深受用户欢迎，并且利用插件形式提供了当今市场上几乎所有 CAD 软件的输入/输出格式转换器，可以很方便地与其他三维 CAD 软件如 Pro/E、UG、MDT 等进行数据交换。 1.2 大型...
