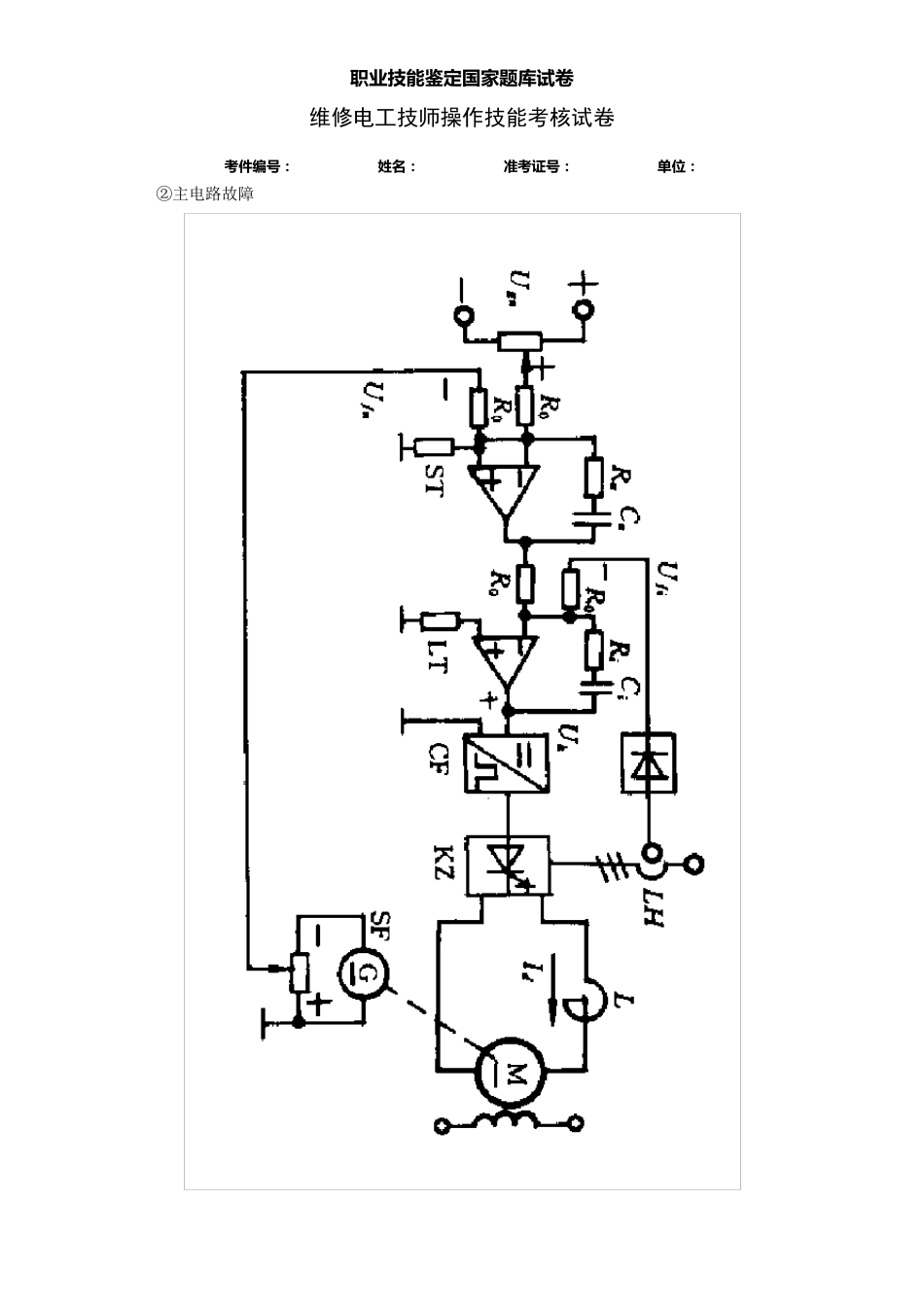

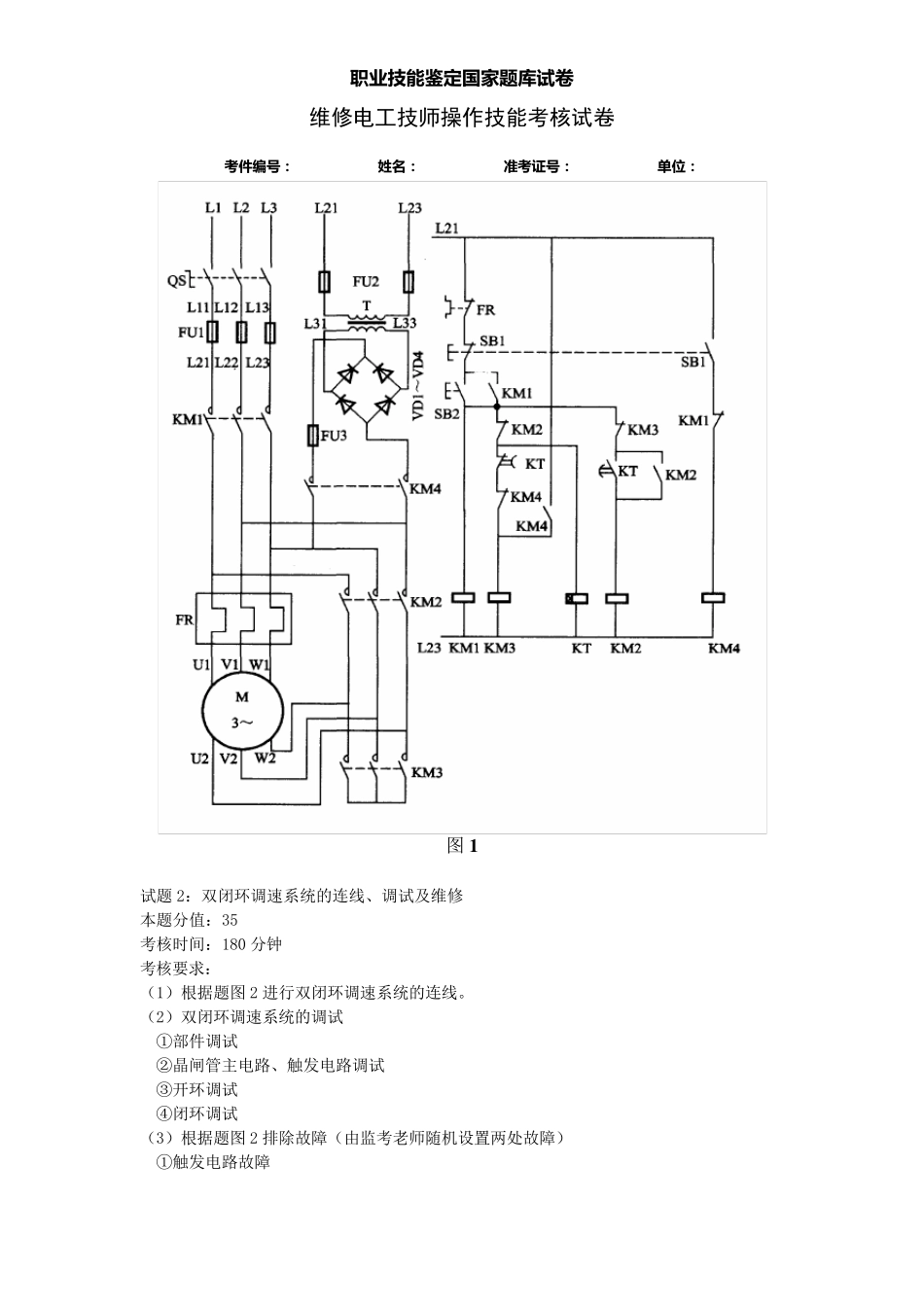

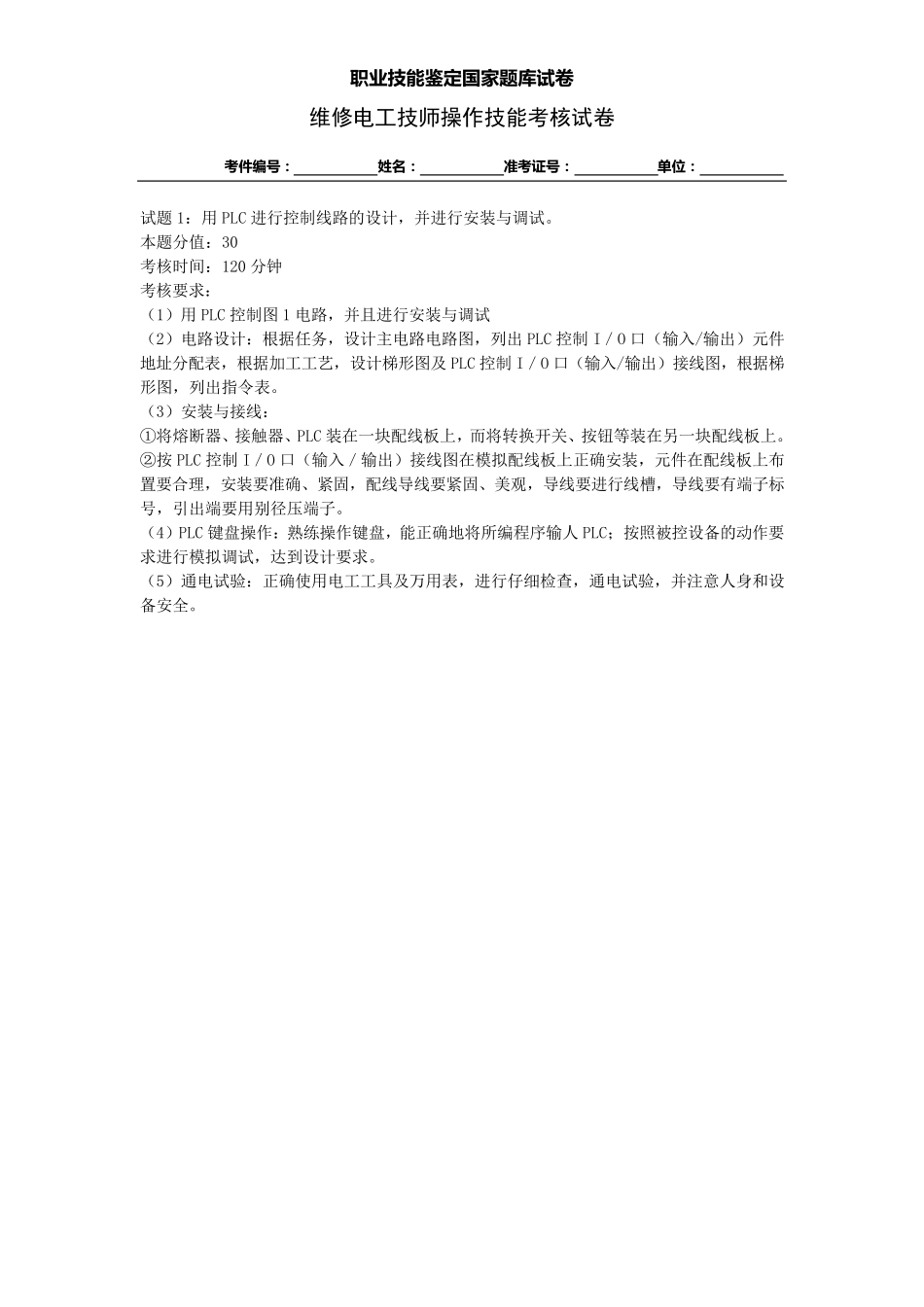

职 业技能鉴定国家题库试卷 维修电工技师操作技能考核试卷 考件编号： 姓名： 准考证号： 单位： 试题1：用PLC 进行控制线路的设计，并进行安装与调试。 本题分值：30 考核时间：120 分钟 考核要求： （1）用PLC 控制图1 电路，并且进行安装与调试 （2）电路设计：根据任务，设计主电路电路图，列出PLC 控制I／O 口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC 控制I／O 口（输入/输出）接线图，根据梯形图，列出指令表。 （3）安装与接线： ①将熔断器、接触器、PLC 装在一块配线板上，而将转换开关、按钮等装在另一块配线板上。 ②按 PLC 控制I／O 口（输入／输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。 （4）PLC 键盘操作：熟练操作键盘，能正确地将所编程序输人 PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。 （5）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。 职 业技能鉴定国家题库试卷 维修电工技师操作技能考核试卷 考件编号： 姓名： 准考证号： 单位： 图1 试题2：双闭环调速系统的连线、调试及维修 本题分值：35 考核时间：180 分钟 考核要求： （1）根据题图2 进行双闭环调速系统的连线。 （2）双闭环调速系统的调试 ①部件调试 ②晶闸管主电路、触发电路调试 ③开环调试 ④闭环调试 （3）根据题图2 排除故障（由监考老师随机设置两处故障） ①触发电路故障 职 业技能鉴定国家题库试卷 维修电工技师操作技能考核试卷 考件编号： 姓名： 准考证号： 单位： ②主电路故障 职 业技能鉴定国家题库试卷 维修电工技师操作技能考核试卷 考件编号： 姓名： 准考证号： 单位： 图2 试题3：读图与分析，电气设备检修及调试 本题分值：15 考核时间：30 分钟 考核要求： （1） 认真读图3。 （2） 在演草纸上回答如下问题： ① 图3 中，若稳压管V10 短路或开路，对调速电路会产生什么影响？ ② 图3 中当电动机处于最高速时，放大器中晶体管V31 处于什么状态？ ③ 图3 所示，触发电路由哪几个主要环节组成？二极管V7 两端的电压波形是否相同？ ④ 图3 主电路中R6及R1C1—R4C4作用是什么？ 职 业技能鉴定国家题库试卷 维修电工技师操作技能考核试卷...
