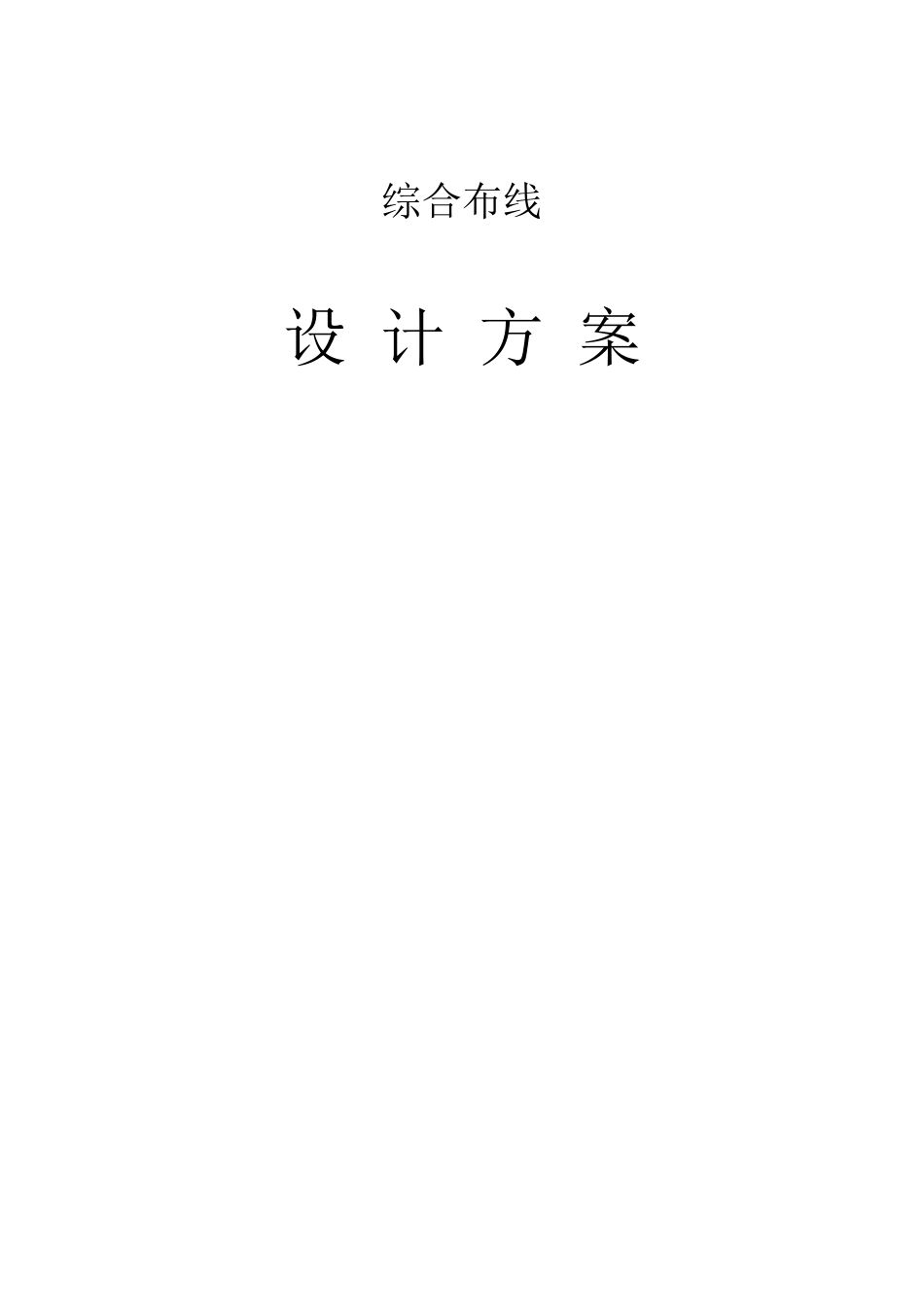

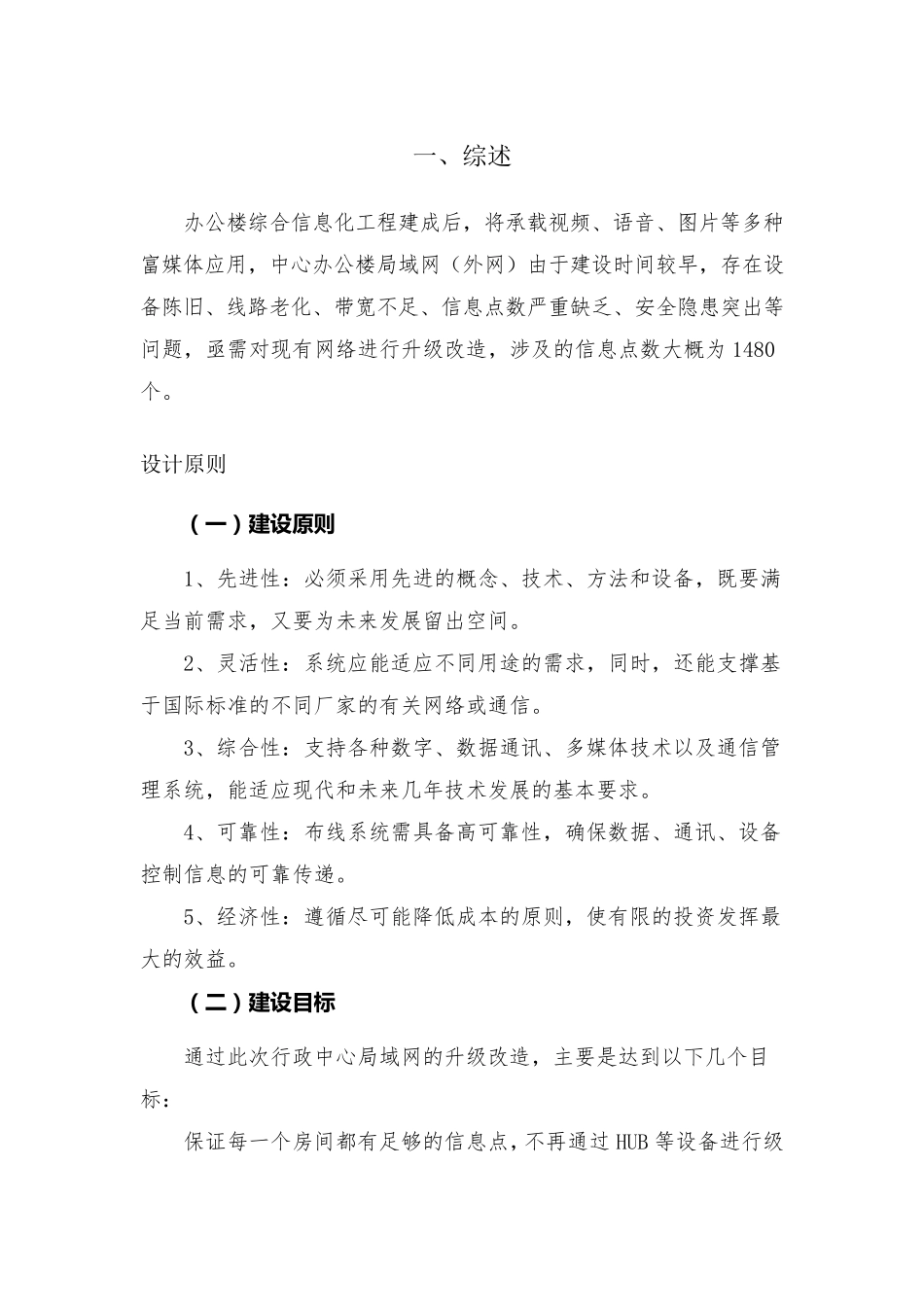

综合布线 设 计 方 案 某某电子科技有限公司 二零一四年六月 一、综述 办公楼综合信息化工程建成后，将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网）由于建设时间较早，存在设备陈旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为 1480个。 设计原则 （ 一）建设原则 1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间。 2、灵活性：系统应能适应不同用途的需求，同时，还能支撑基于国际标准的不同厂家的有关网络或通信。 3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。 4、可靠性：布线系统需具备高可靠性，确保数据、通讯、设备控制信息的可靠传 递 。 5、经 济 性：遵 循 尽 可能降 低 成本的原 则 ，使 有限 的投 资 发挥 最大的效 益 。 （ 二）建设目标 通过 此 次 行政 中心局域网的升级改造，主 要是 达 到 以下 几个目标： 保证 每 一 个房 间都 有足够 的信息点，不再 通过 HUB 等设备进行级联； 保证每个房间里的布线都不会暴露在外边，全部都改成墙内走线； 保证局域网内部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点； 保证带宽能够满足政务外网建成后访问业务所需的速率； 保证所有替换后的设备能够保证在未来三年不会出现落后的状况。 设计依据 ● 满足下列标准： －ISO11801 国际建筑通用布线标准 －ANSI / TIA / EIA 568B 北美商用建筑电信布线标准 －ANSI / EIA/TIA- 569 北美电信走道和空间的商用建筑标准 －ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准 －ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准 －ANSI FDDI 100Mbps 北美光纤数据接口高速局域网标准 －ATM 155Mbps/622.5Mbps 异步传输模式标准 －RS232、X.21、RS422 异步、同步传输标准 －YD/T926-2001 中华人民共和国通信行业标准 －GB/T50314-2000 智能建筑设计标准 －GB/T50314-2000 智能建筑设计标准 －GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范 －GB/T50312-2000 建筑与建筑群综合布线系统工程施工及验收规范 二、项目要求和分析 项目施工内容 本项目主要为行政办公楼楼内布线施工。 1．...
