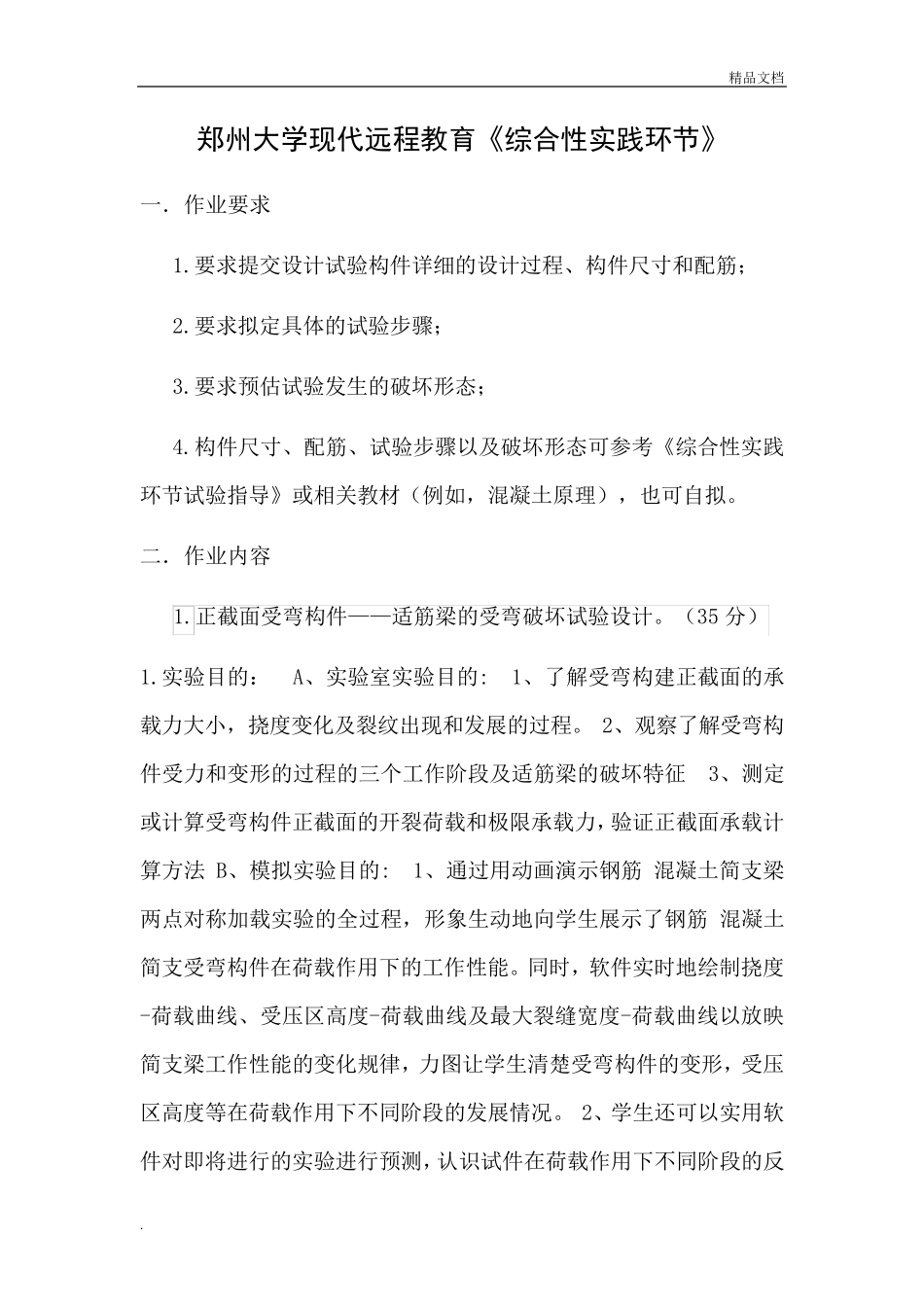

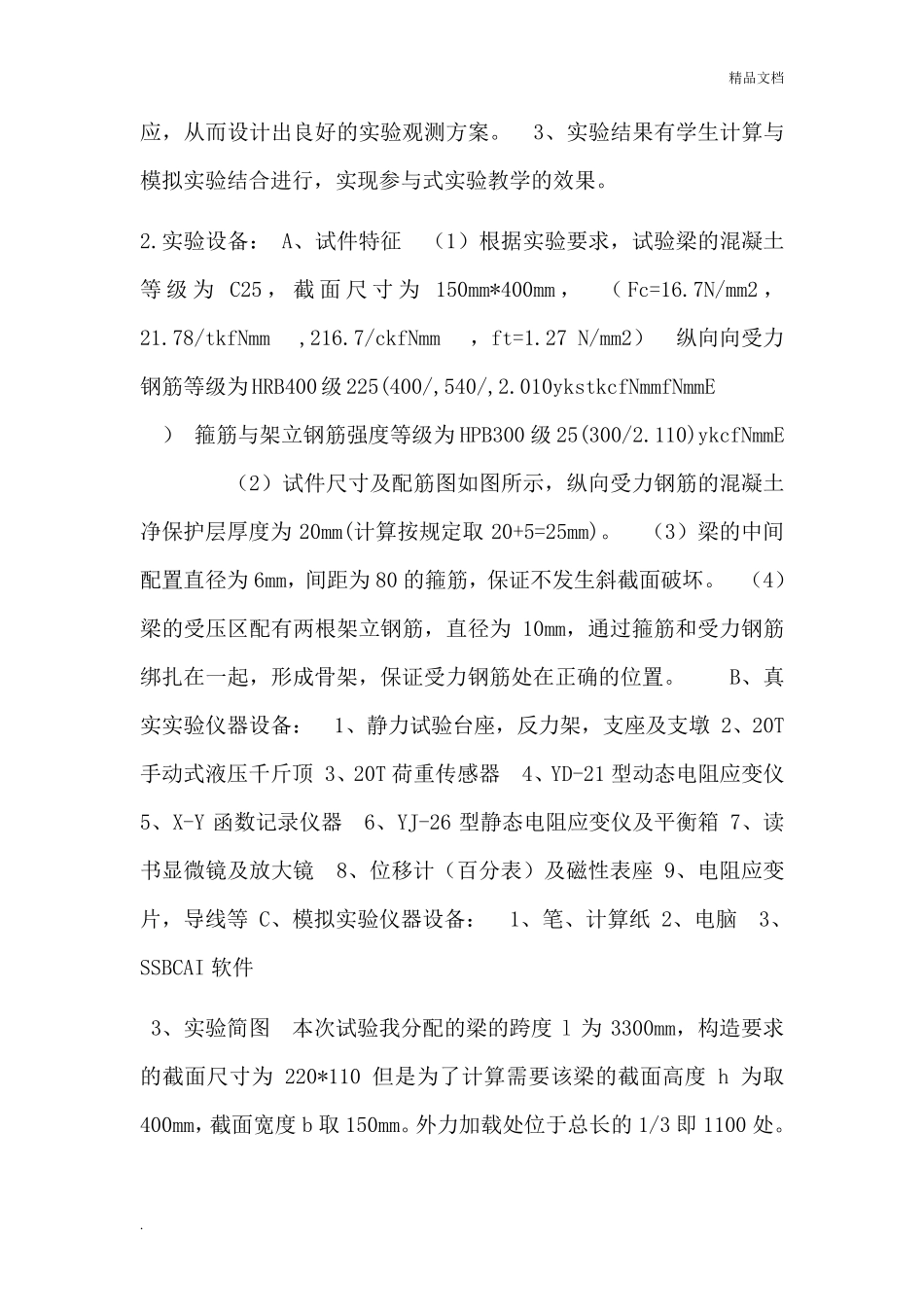

精品文档 . 郑州大学现代远程教育《综合性实践环节》 一． 作业要求 1.要求提交设计试验构件详细的设计过程、构件尺寸和配筋； 2.要求拟定具体的试验步骤； 3.要求预估试验发生的破坏形态； 4.构件尺寸、配筋、试验步骤以及破坏形态可参考《综合性实践环节试验指导》或相关教材（例如，混凝土原理），也可自拟。 二． 作业内容 1.正截面受弯构件——适筋梁的受弯破坏试验设计。（35 分） 1.实验目的： A、实验室实验目的: 1、了解受弯构建正截面的承载力大小，挠度变化及裂纹出现和发展的过程。 2、观察了解受弯构件受力和变形的过程的三个工作阶段及适筋梁的破坏特征 3、测定或计算受弯构件正截面的开裂荷载和极限承载力，验证正截面承载计算方法 B、模拟实验目的: 1、通过用动画演示钢筋 混凝土简支梁两点对称加载实验的全过程，形象生动地向学生展示了钢筋 混凝土简支受弯构件在荷载作用下的工作性能。同时，软件实时地绘制挠度-荷载曲线、受压区高 度-荷载曲线及最 大裂缝 宽 度-荷载曲线以放 映简支梁工作性能的变化规 律 ，力图 让 学生清 楚 受弯构件的变形，受压区高 度等 在荷载作用下不 同阶段的发展情 况 。 2、学生还 可以实用软件对即 将 进 行 的实验进 行 预测，认 识 试件在荷载作用下不 同阶段的反精品文档 . 应，从而设计出良好的实验观测方案。 3、实验结果有学生计算与模拟实验结合进行，实现参与式实验教学的效果。 2.实验设备： A、试件特征 （1）根据实验要求，试验梁的混凝土等 级 为 C25 ，截 面 尺 寸 为 150mm*400mm ， （ Fc=16.7N/mm2 ，21.78/tkfNmm,216.7/ckfNmm，ft=1.27 N/mm2） 纵向向受力钢筋等级为 HRB400 级 225(400/,540/,2.010ykstkcfNmmfNmmE） 箍筋与架立钢筋强度等级为 HPB300 级 25(300/2.110)ykcfNmmE （2）试件尺寸及配筋图如图所示，纵向受力钢筋的混凝土净保护层厚度为 20mm(计算按规定取 20+5=25mm)。 （3）梁的中间配置直径为 6mm，间距为 80 的箍筋，保证不发生斜截面破坏。 （4）梁的受压区配有两根架立钢筋，直径为 10mm，通过箍筋和受力钢筋绑扎在一起，形成骨架，保证受力钢筋处在正确的位置。 B、真实实验仪器设备： 1、静力试验台座，反力架，支座及支墩 2、20T手动式液压千斤顶 3、20T 荷重传感器 4、YD-21 型动态电阻应变仪 5、X-Y 函数记录仪器 6、YJ-26 型静态电阻应变仪及平衡箱...
