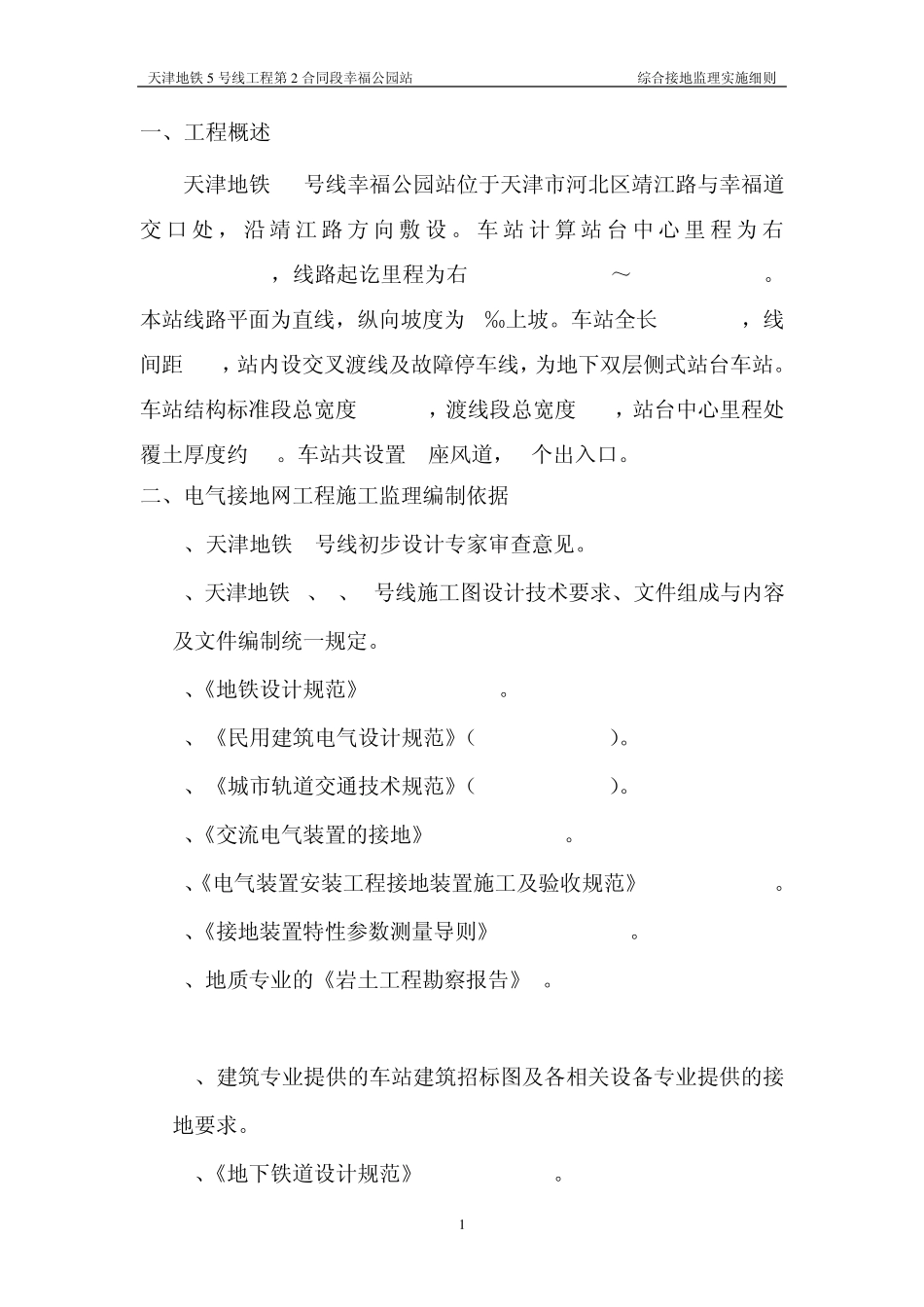

天津地铁5 号线工程第2 合同段幸福公园站 综合接地监理实施细则 天津地铁5号线工程 监理第2合同段幸福公园站 综合接地监理实施细则 编 制： 批 准： 天津新亚太工程建设监理有限公司 天津地铁5 号线工程第2 合同段监理部 2 0 1 3 年 9 月 天津地铁5 号线工程第2 合同段幸福公园站 综合接地监理实施细则 目 录 一、工程概述 1 二、电气接地网工程施工监理编制依据 1 三、监理的准备工作 2 四、接地网工程施工监理 4 五、接地电阻的监测 6 天津地铁5 号线工程第2 合同段幸福公园站 综合接地监理实施细则 1 一、工程概述: 天津地铁5号线幸福公园站位于天津市河北区靖江路与幸福道交口处，沿靖江路方向敷设。车站计算站台中心里程为右DK16+282.000，线路起讫里程为右DK16+121.600～DK16+442.400。本站线路平面为直线，纵向坡度为2‰上坡。车站全长 320.800，线间距 11m，站内设交叉渡线及故障停车线，为地下双层侧式站台车站。车站结构标准段总宽度33.46m，渡线段总宽度19m，站台中心里程处覆土厚度约 4m。车站共设置 2座风道，4个出入口。 二、电气接地网工程施工监理编制依据 1、 天津地铁5号线初步设计专家审查意见。 2、天津地铁4、5、6号线施工图设计技术要求、文件组成与内容及文件编制统一规定。 3、《地铁设计规范》GB50157-2003。 4、 《民用建筑电气设计规范》（JGJ/T16-2008）。 5、 《城市轨道交通技术规范》（GB50490-2009）。 6、《交流电气装置的接地》DL/T621-1997。 7、《电气装置安装工程接地装置施工及验收规范》GB50167-2006。 8、《接地装置特性参数测量导则》DL/T475-2006。 9、地质专业的《岩土工程勘察报告》 。 10、建筑专业提供的车站建筑招标图及各相关设备专业提供的接地要求。 11、《地下铁道设计规范》GB50157-2003。 天津地铁5 号线工程第2 合同段幸福公园站 综合接地监理实施细则 2 12、混凝土结构工程施工质量验收规范》GB50204-2002 三、监理的准备工作 1、（1）熟悉天津地铁二期工程有关规定和各种表报文件及设计图纸。 · 天津地铁5号线工程建安工程管理程序手册 · 天津地铁5号线工程施工用表 · 天津地铁5号线工程建安工程质量检验标准 · 天津地铁5号线工程建安工程质量检验用表 · 天津地铁5号线工程建材取样送检的规定 · 天津市建委核准的天津市建筑材料核准名录 · 天津地铁建设工程档案资料管理办法 · 天津市...
