综采工作面设备选型设计与计算VIP免费

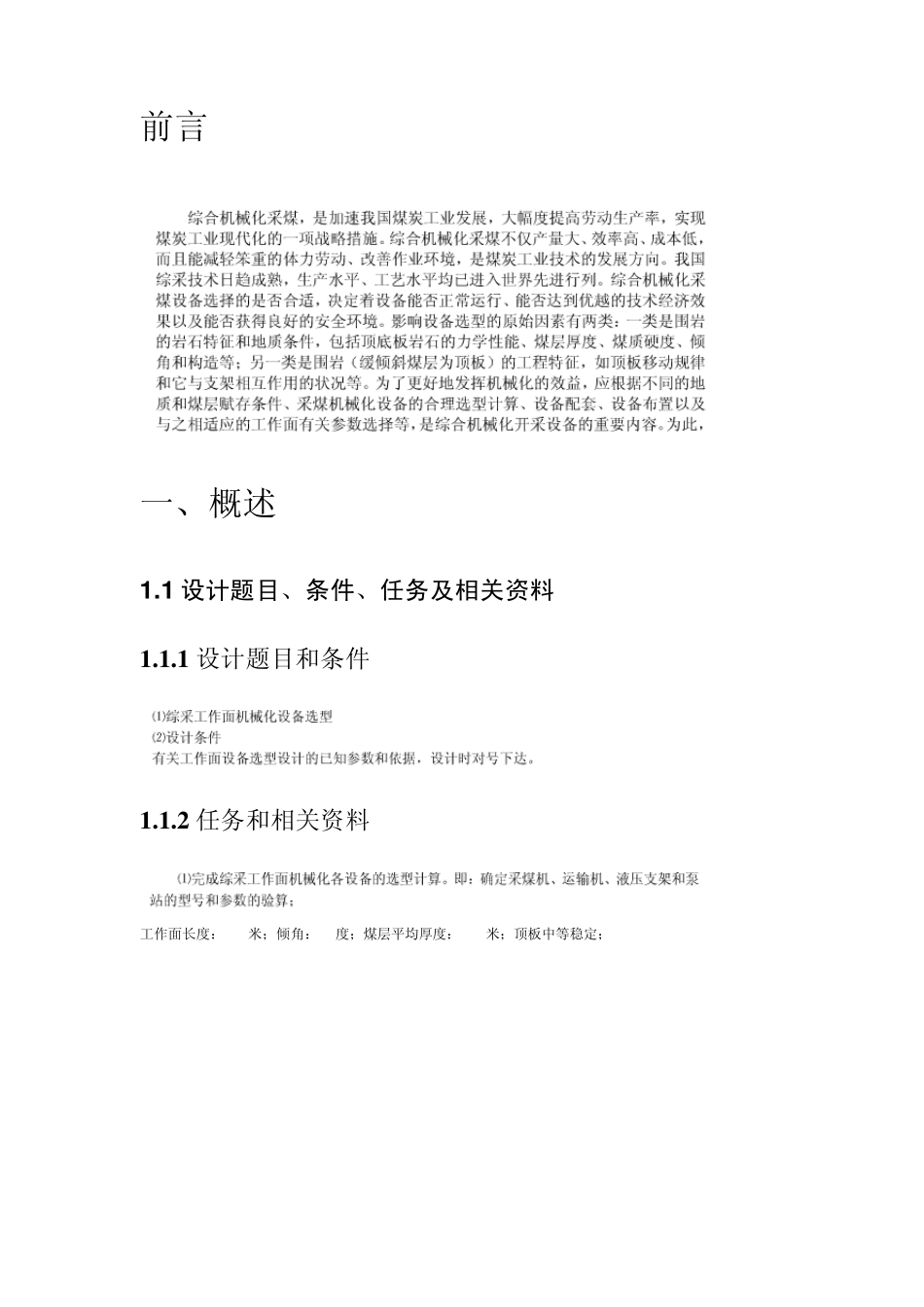

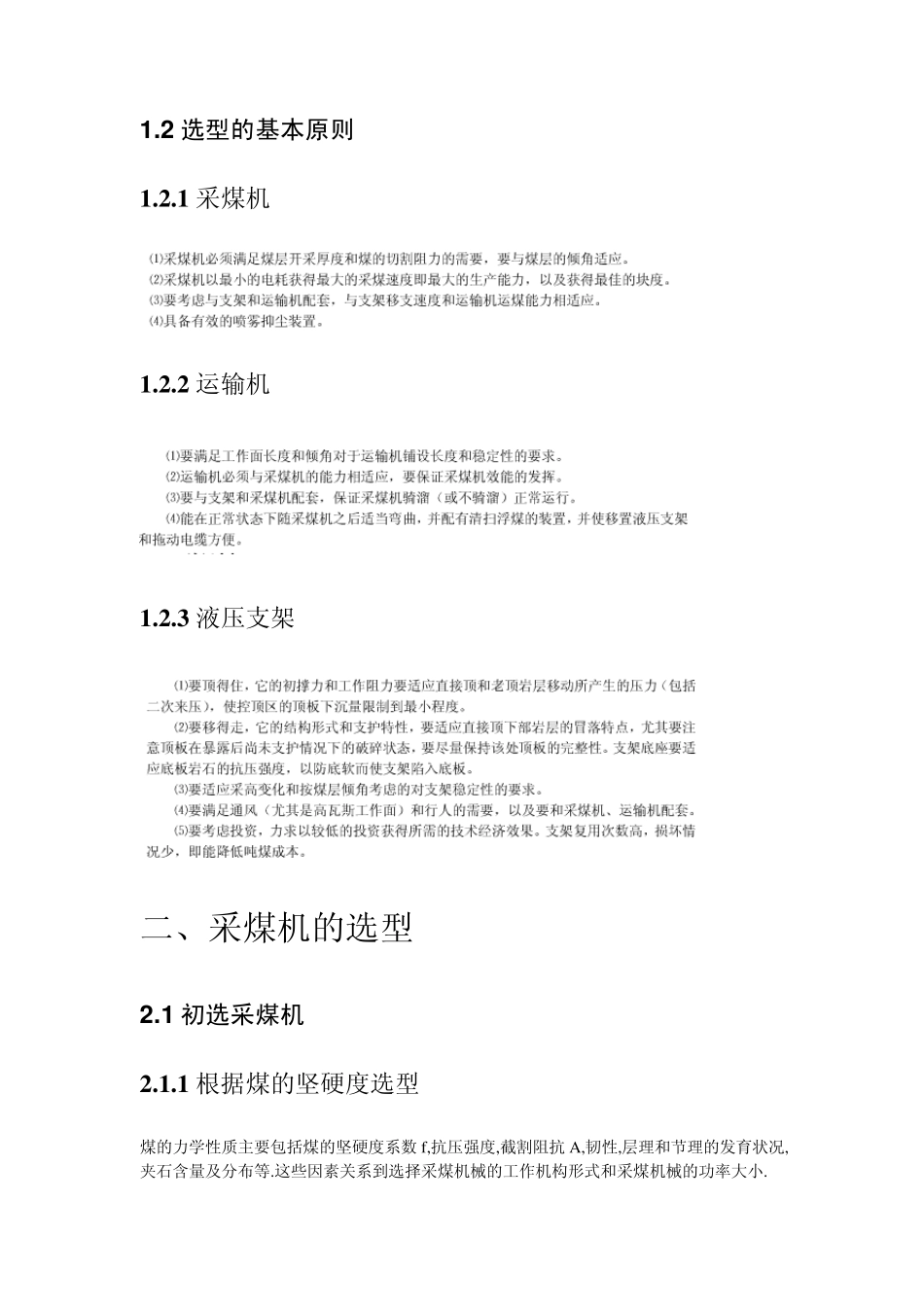

前言 一、概述 1 .1 设计题目、条件、任务及相关资料 1 .1 .1 设计题目和条件 1 .1 .2 任务和相关资料 1 .2 选型的基本原则 1 .2 .1 采煤机 1 .2 .2 运输机 1 .2 .3 液压支架 二、采煤机的选型 2 .1 初选采煤机 2 .1 .1 根据煤的坚硬度选型 2 .1 .2 根据煤层厚度选型 2 .1 .3 根据煤层倾角选型 2 .2 滚筒 2 .2 .1 滚筒直径的确定 2 .2 .2 滚筒截深 2 .3 采煤机的生产率 2 .3 .1 理论生产率 2 .3 .2 技术生产率 2 .3 .3 实际生产率 2 .4 采煤机的牵引力和允许的最大牵引速度 2 .4 .1 牵引力 2 .4 .2 最大牵引速度 2 .5 防滑设备 三、液压支架的选型 3 .1 确定架型 3 .2 主要参数计算和支架型号的确定 3 .2 .1 支护强度和工作阻力 3 .2 .2 初撑力 3 .2 .3 支架高度 3 .2 .4 顶梁长度 3 .2 .5 确定支架型号 3 .3 支架布置台数 四、输送机的选型 4 .1 .刮板输送机的选用原则 4 .2 运输能力的验算 4 .3 刮板输送机电机功率的验算 五、乳化液泵站的选型 5 .1 乳化液泵 5 .2 乳化液泵的电机功率 5 .3 乳化液 参考文献 总结 前言 一、概述 1 .1 设计题目、条件、任务及相关资料 1 .1 .1 设计题目和条件 1 .1 .2 任务和相关资料 工作面长度：350米；倾角：40度；煤层平均厚度：4.5米；顶板中等稳定；A=230N/mm f=3.5. 1 .2 选型的基本原则 1 .2 .1 采煤机 1 .2 .2 运输机 1 .2 .3 液压支架 二、采煤机的选型 2 .1 初选采煤机 2 .1 .1 根据煤的坚硬度选型 煤的力学性质主要包括煤的坚硬度系数 f,抗压强度,截割阻抗 A,韧性,层理和节理的发育状况,夹石含量及分布等.这些因素关系到选择采煤机械的工作机构形式和采煤机械的功率大小. 根据煤的坚硬度系数f 和截割阻抗A,将煤分为三类 （1） 软煤----f<=1.5,A<180N/mm （2） 中硬煤----f=1.5~30,A=180~240N/mm （3） 硬煤----f>=3.0,A=240~360N/mm 各种刨宜选用中等功率的滑行刨煤机;硬煤必须选用大功率的滚筒式采煤机.滚筒式采煤机可截割各种硬度的煤.煤机最合适开采软煤,特别是脆性软煤;韧性中硬煤应选用中等功率的滚筒式采煤机;脆性中硬煤 2 .1 .2 根据煤层厚度选型 根据开采技术要求,将煤层厚度分为三类:从最小开采厚度至1.3m 为薄煤层,1.3~3.5m 为中厚煤层,3.5m 以上为厚煤层 . 煤层的厚度决定着所需...
