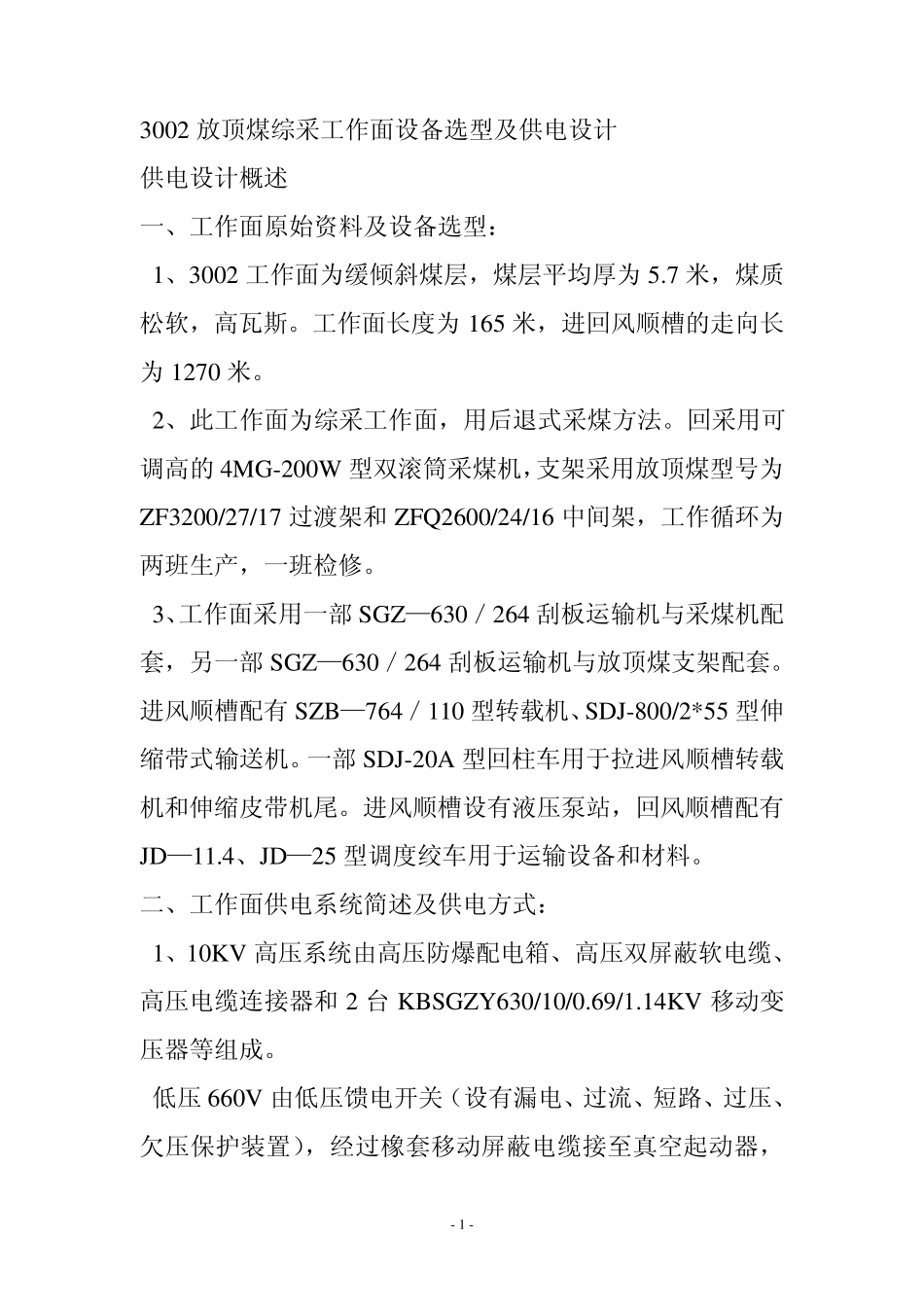

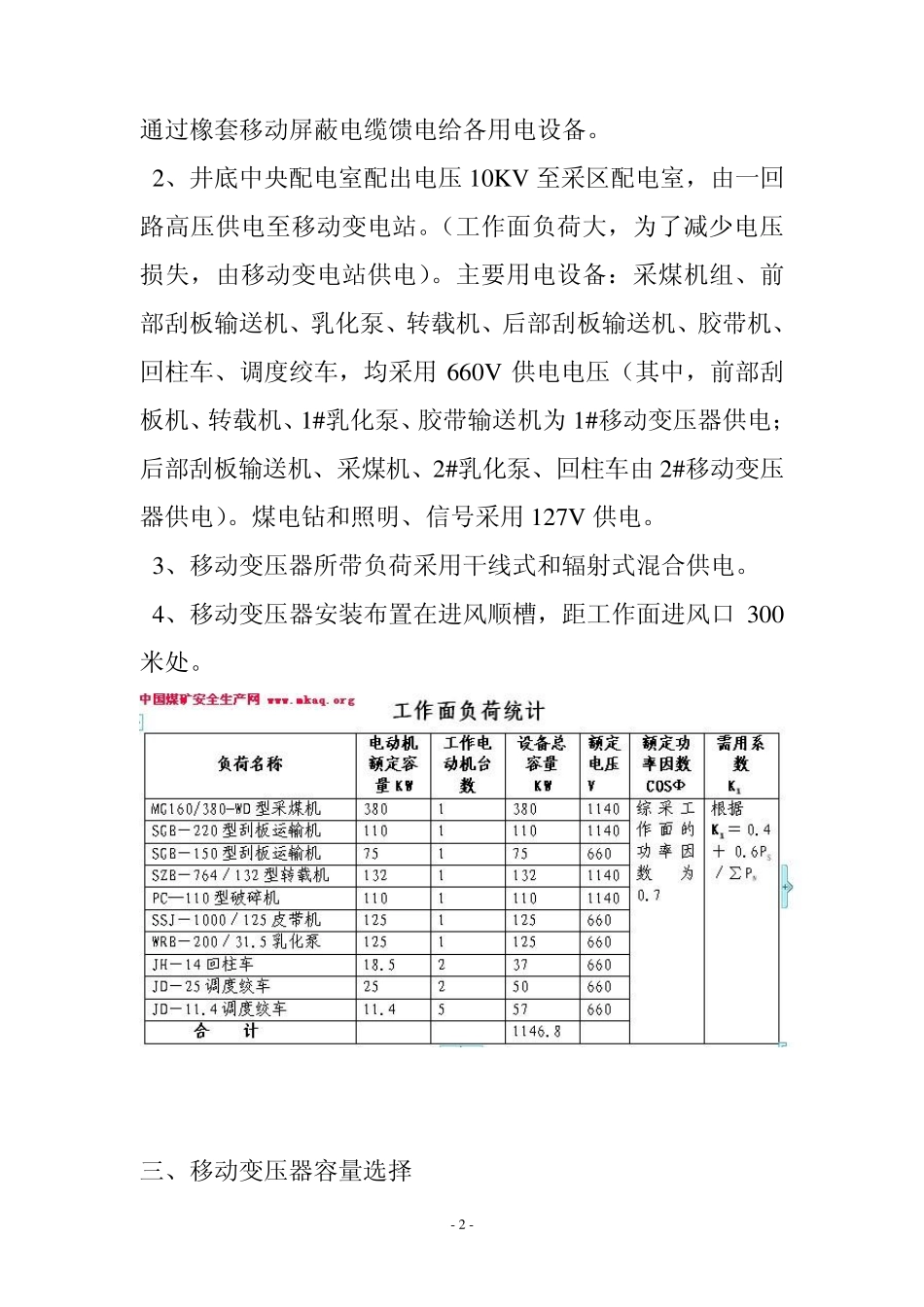

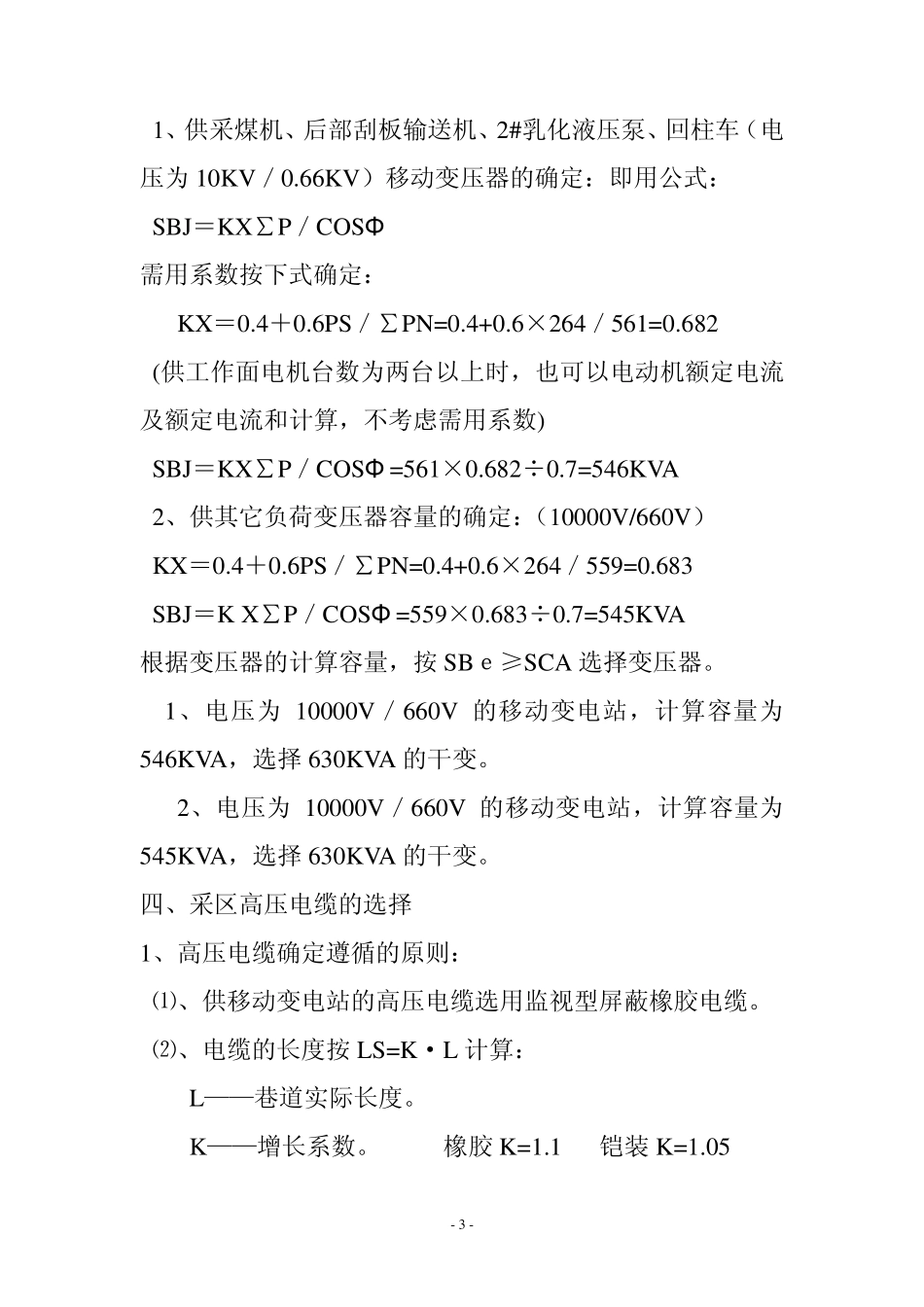

- 1 - 3002 放顶煤综采工作面设备选型及供电设计 供电设计概述 一、工作面原始资料及设备选型： 1、3002 工作面为缓倾斜煤层，煤层平均厚为5.7 米，煤质松软，高瓦斯。工作面长度为165 米，进回风顺槽的走向长为1270 米。 2、此工作面为综采工作面，用后退式采煤方法。回采用可调高的4MG-200W 型双滚筒采煤机，支架采用放顶煤型号为ZF3200/27/17 过渡架和ZFQ2600/24/16 中间架，工作循环为两班生产，一班检修。 3、工作面采用一部SGZ—630／264 刮板运输机与采煤机配套，另一部SGZ—630／264 刮板运输机与放顶煤支架配套。进风顺槽配有 SZB—764／110 型转载机、SDJ-800/2*55 型伸缩带式输送机。一部SDJ-20A 型回柱车用于拉进风顺槽转载机和伸缩皮带机尾。进风顺槽设有液压泵站，回风顺槽配有JD—11.4、JD—25 型调度绞车用于运输设备和材料。 二、工作面供电系统简述及供电方式： 1、10KV 高压系统由高压防爆配电箱、高压双屏蔽软电缆、高压电缆连接器和2 台 KBSGZY630/10/0.69/1.14KV 移动变压器等组成。 低压 660V 由低压馈电开关（设有漏电、过流、短路、过压、欠压保护装置），经过橡套移动屏蔽电缆接至真空起动器， - 2 - 通过橡套移动屏蔽电缆馈电给各用电设备。 2、井底中央配电室配出电压 10K V 至采区配电室，由一回路高压供电至移动变电站。（工作面负荷大，为了减少电压损失，由移动变电站供电）。主要用电设备：采煤机组、前部刮板输送机、乳化泵、转载机、后部刮板输送机、胶带机、回柱车、调度绞车，均采用660V 供电电压（其中，前部刮板机、转载机、1#乳化泵、胶带输送机为 1#移动变压器供电；后部刮板输送机、采煤机、2#乳化泵、回柱车由 2#移动变压器供电）。煤电钻和照明、信号采用127V 供电。 3、移动变压器所带负荷采用干线式和辐射式混合供电。 4、移动变压器安装布置在进风顺槽，距工作面进风口 300米处。 三、移动变压器容量选择 - 3 - 1、供采煤机、后部刮板输送机、2#乳化液压泵、回柱车（电压为10KV ／0.66KV ）移动变压器的确定：即用公式： SBJ＝KX ∑P／COSΦ 需用系数按下式确定： KX ＝0.4＋0.6PS／∑PN=0.4+0.6×264／561=0.682 (供工作面电机台数为两台以上时，也可以电动机额定电流及额定电流和计算，不考虑需用系数) SBJ＝KX ∑P／COSΦ =561×0.682÷0.7=546KVA 2、供其它负荷变压器容量的确定：（10000V /660V ） KX ＝0.4＋0.6PS／∑...
