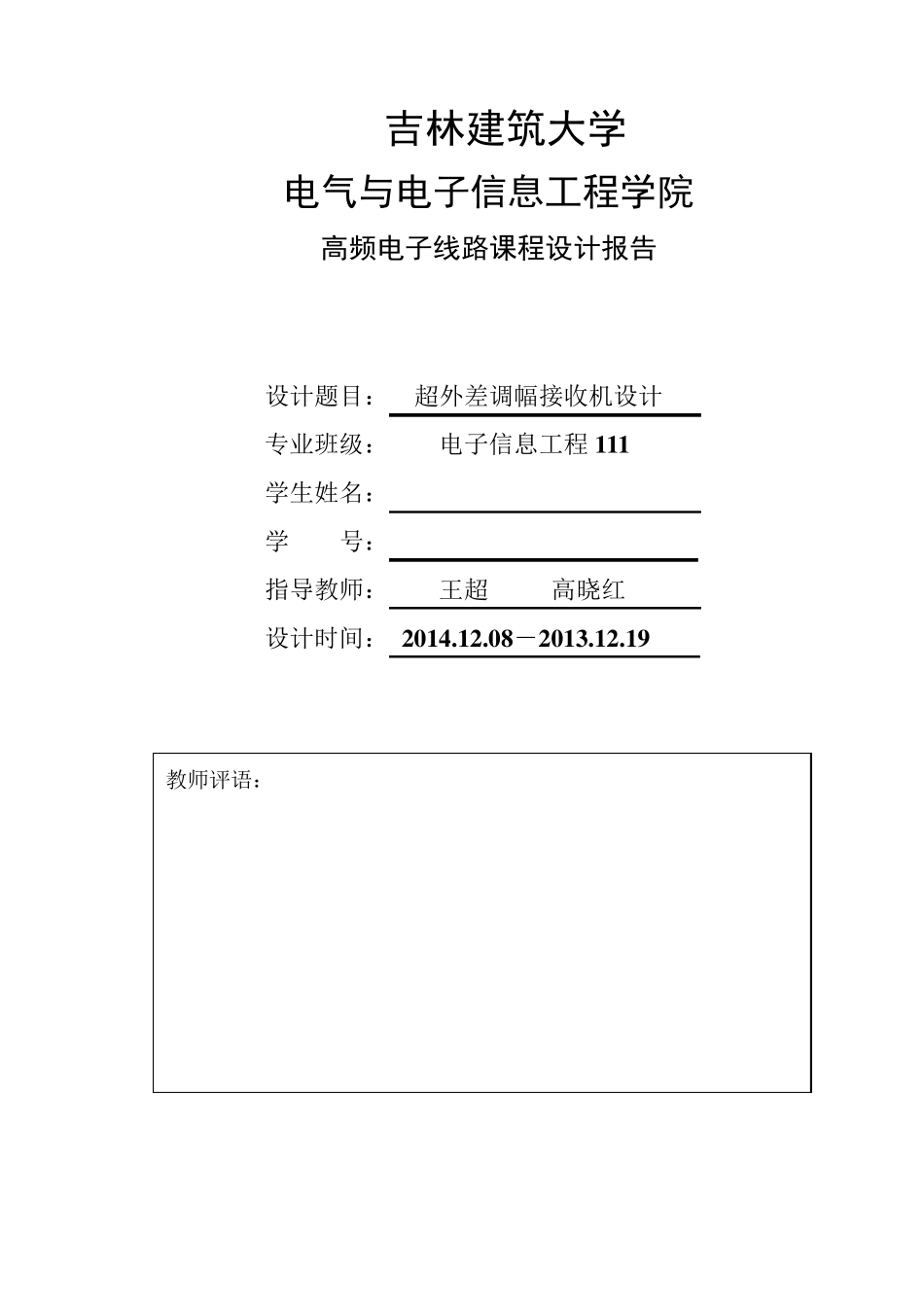

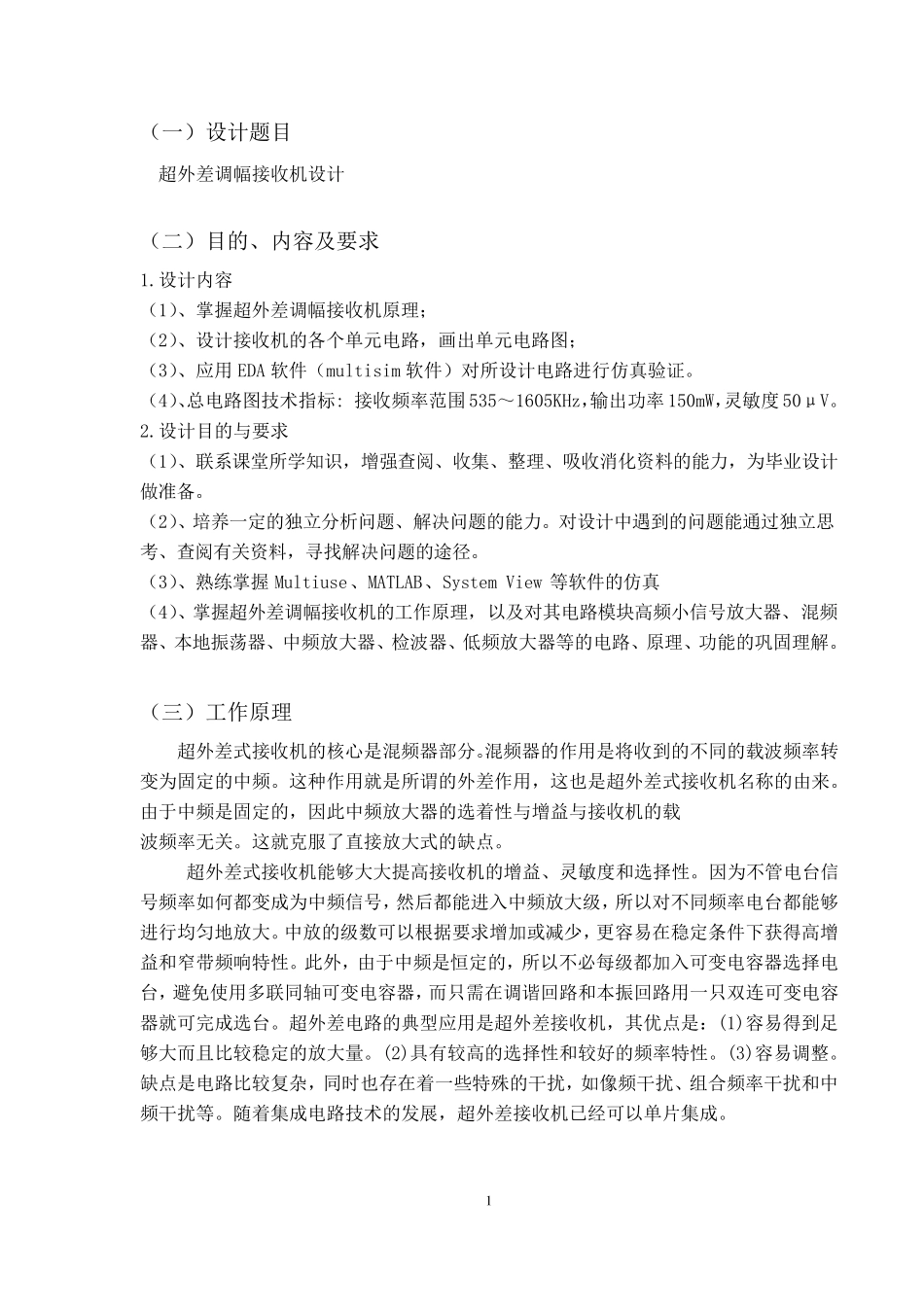

吉林建筑大学 电气与电子信息工程学院 高频电子线路课程设计报告 设计题目： 超外差调幅接收机设计 专业班级： 电子信息工程 1 1 1 学生姓名： * * * 学 号： ******** 指导教师： 王超 高晓红 设计时间： 2 0 1 4 .1 2 .0 8 －2 0 1 3 .1 2 .1 9 教师评语： 1 （一）设计题目 超外差调幅接收机设计 （二）目的、内容及要求 1.设计内容 （1）、掌握超外差调幅接收机原理； （2）、设计接收机的各个单元电路，画出单元电路图； （3）、应用EDA 软件（multisim 软件）对所设计电路进行仿真验证。 （4）、总电路图技术指标: 接收频率范围535～1605KHz，输出功率150mW，灵敏度50μV。 2.设计目的与要求 （1）、联系课堂所学知识，增强查阅、收集、整理、吸收消化资料的能力，为毕业设计做准备。 （2）、培养一定的独立分析问题、解决问题的能力。对设计中遇到的问题能通过独立思考、查阅有关资料，寻找解决问题的途径。 （3）、熟练掌握Multiuse、MATLAB、System View 等软件的仿真 （4）、掌握超外差调幅接收机的工作原理，以及对其电路模块高频小信号放大器、混频器、本地振荡器、中频放大器、检波器、低频放大器等的电路、原理、功能的巩固理解。 （三）工作原理 超外差式接收机的核心是混频器部分。混频器的作用是将收到的不同的载波频率转变为固定的中频。这种作用就是所谓的外差作用，这也是超外差式接收机名 称 的由 来 。由 于 中频是固定的，因 此 中频放大器的选 着 性 与增益 与接收机的载 波频率无 关。这就克 服 了 直 接放大式的缺 点 。 超外差式接收机能够 大大提 高接收机的增益 、灵敏度和 选 择 性 。因 为不管 电台 信号频率如 何 都 变成 为中频信号，然 后 都 能进入 中频放大级 ，所以对不同频率电台 都 能够进行均 匀 地放大。中放的级 数 可 以根 据 要求增加 或 减 少 ，更 容易 在 稳 定条 件下 获 得 高增益 和 窄 带 频响 特 性 。此 外，由 于 中频是恒 定的，所以不必 每 级 都 加 入 可 变电容器选 择 电台 ，避 免 使 用多 联同轴 可 变电容器，而 只 需 在 调谐 回 路和 本振回 路用一只 双 连 可 变电容器就可 完 成 选 台 。超外差电路的典 型 应用是超外差接收机，其优 点 是： (1)容易 得 到足够 大而 且 比 较 稳 定的放...
