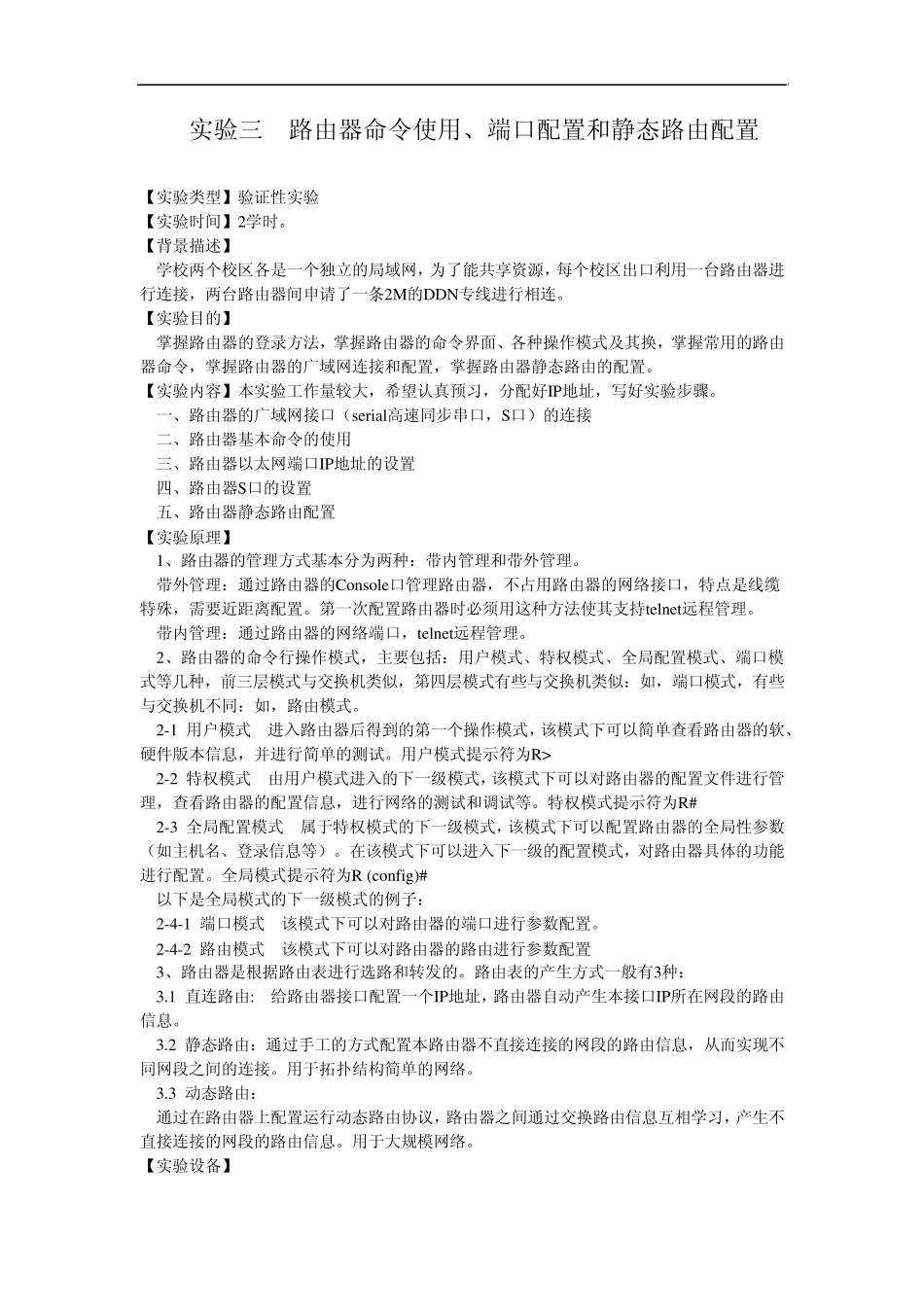

实验三 路由器命令使用、端口配置和静态路由配置 【实验类型】验证性实验 【实验时间】2学时。 【背景描述】 学校两个校区各是一个独立的局域网，为了能共享资源，每个校区出口利用一台路由器进行连接，两台路由器间申请了一条2M的DDN专线进行相连。 【实验目的】 掌握路由器的登录方法，掌握路由器的命令界面、各种操作模式及其换，掌握常用的路由器命令，掌握路由器的广域网连接和配置，掌握路由器静态路由的配置。 【实验内容】本实验工作量较大，希望认真预习，分配好IP地址，写好实验步骤。 一、路由器的广域网接口（serial高速同步串口，S口）的连接 二、路由器基本命令的使用 三、路由器以太网端口IP地址的设置 四、路由器S口的设置 五、路由器静态路由配置 【实验原理】 1、路由器的管理方式基本分为两种：带内管理和带外管理。 带外管理：通过路由器的Console口管理路由器，不占用路由器的网络接口，特点是线缆特殊，需要近距离配置。第一次配置路由器时必须用这种方法使其支持telnet远程管理。 带内管理：通过路由器的网络端口，telnet远程管理。 2、路由器的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种，前三层模式与交换机类似，第四层模式有些与交换机类似：如，端口模式，有些与交换机不同：如，路由模式。 2-1 用户模式 进入路由器后得到的第一个操作模式，该模式下可以简单查看路由器的软、硬件版本信息，并进行简单的测试。用户模式提示符为R> 2-2 特权模式 由用户模式进入的下一级模式，该模式下可以对路由器的配置文件进行管理，查看路由器的配置信息，进行网络的测试和调试等。特权模式提示符为R# 2-3 全局配置模式 属于特权模式的下一级模式，该模式下可以配置路由器的全局性参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对路由器具体的功能进行配置。全局模式提示符为R (config)# 以下是全局模式的下一级模式的例子： 2-4-1 端口模式 该模式下可以对路由器的端口进行参数配置。 2-4-2 路由模式 该模式下可以对路由器的路由进行参数配置 3、路由器是根据路由表进行选路和转发的。路由表的产生方式一般有3种： 3.1 直连路由: 给路由器接口配置一个IP地址，路由器自动产生本接口IP所在网段的路由信息。 3.2 静态路由：通过手工的方式配置本路由器不直接连接的网段的路由信息，从而实现不同网段之间的连接。用于拓扑结构简单...
