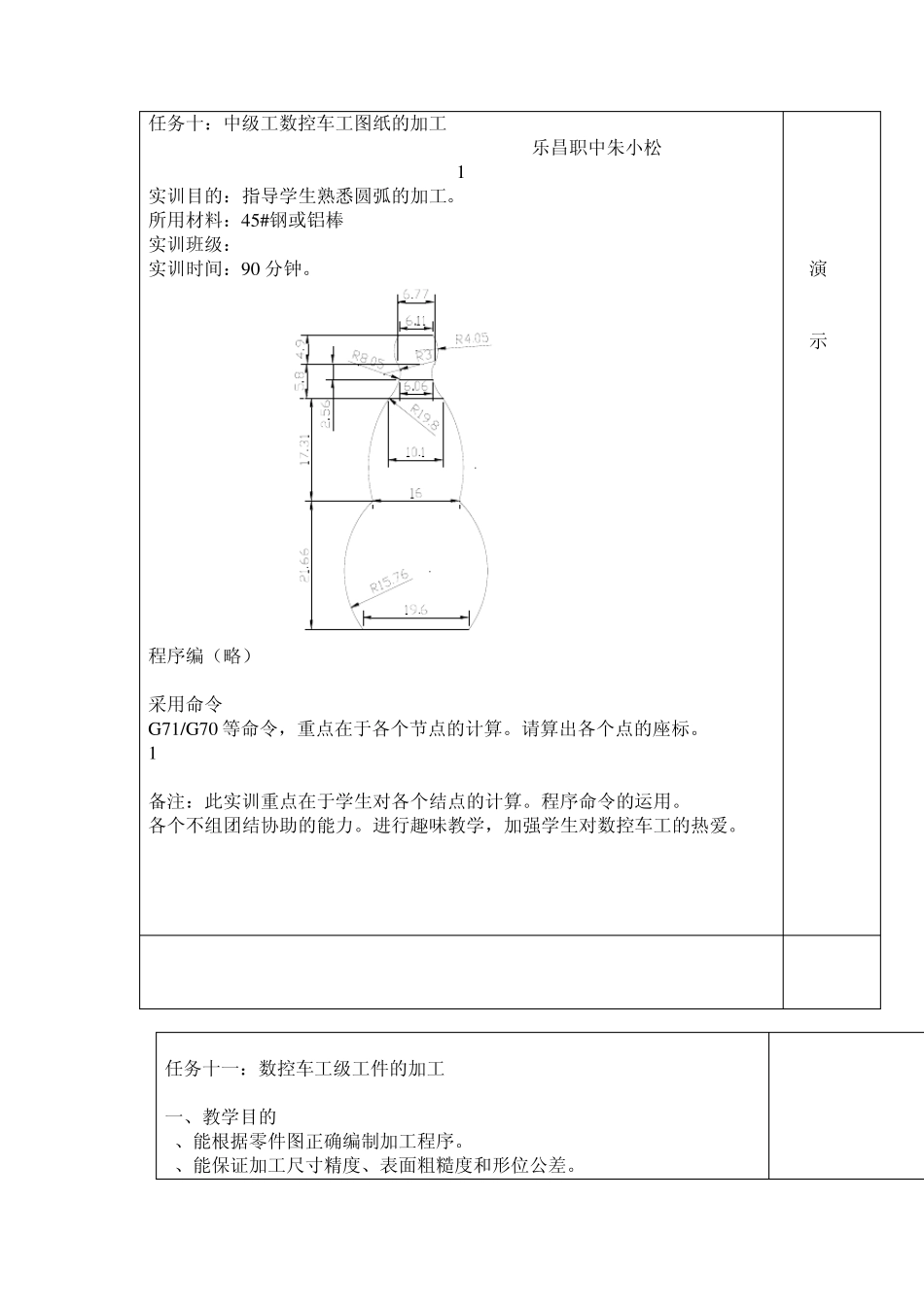

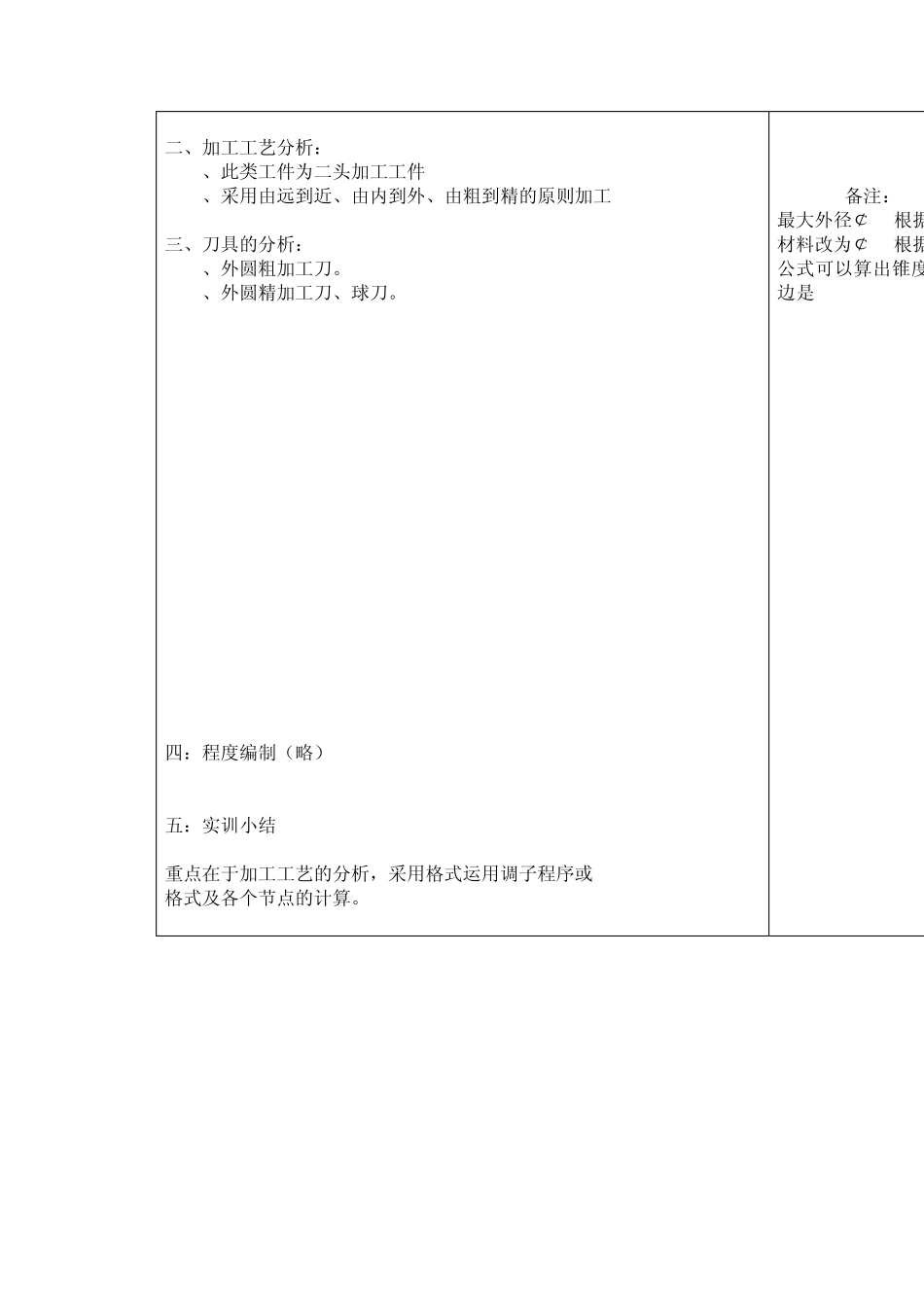

任务十：中级工数控车工图纸的加工 乐昌职中朱小松 1 实训目的：指导学生熟悉圆弧的加工。 所用材料：45#钢或铝棒 实训班级： 实训时间：90 分钟。 程序编（略） 采用命令 G 71/G 70 等命令，重点在于各个节点的计算。请算出各个点的座标。 1 备注：此实训重点在于学生对各个结点的计算。程序命令的运用。 各个不组团结协助的能力。进行趣味教学，加强学生对数控车工的热爱。 演 示 任务十一：数控车工级工件的加工 一、教学目的 1、能根据零件图正确编制加工程序。 2、能保证加工尺寸精度、表面粗糙度和形位公差。 二、加工工艺分析： 3、此类工件为二头加工工件 4、采用由远到近、由内到外、由粗到精的原则加工 三、刀具的分析： 5、外圆粗加工刀。 6、外圆精加工刀、球刀。 TAN20=0.648 四：程度编制（略） 五：实训小结 重点在于加工工艺的分析，采用格式运用调子程序或 G73U-R-P-Q-U-W-F- 格式及各个节点的计算。 备注： 最大外径￠48根据材料改为￠40根据公式可以算出锥度边是 24.08(mm) 任务十二：数控车工中级工图纸培训 一、 教学目的：指导学生根据图纸进行加工 二、 教学方法：实操+演示 三、工艺分析。 1、以小批量生产进行加工。 2、以小批量生产条件编程 3、不准用砂布及锉刀等修饰表面。 4、未注倒角0.5×45o。 5、未注公差尺寸按 GB1804-M。 四、加工图纸 Ra1.6 五：考核要求如下表格。 定额时间 150 分钟 考核日期 技术等级 中级 总得分 序号 考核项目 考核内容及要求 配分 评分标准 检测结果 扣分 得分 备注 1 外圆 φ 28 IT 10 超差0.01 扣2 分 2 Ra 4 降一级扣2 分 3 φ 18 IT 10 超差0.01 扣2 分 4 Ra 4 降一级扣2 分 5 锥度 12 超差0.010 扣2 分 6 Ra 4 降一级扣2 分 7 长度 80 6 超差0.01 扣2 分 8 14 6 超差0.01 扣2 分 9 球面 R20 10 超差0.01 扣2 分 1 0 过渡平滑 4 1 1 Ra 4 降一级扣2 分 1 2 螺纹 M12 14 不合格不得分 1 3 Ra 4 降一级扣2 分 1 4 形位公差 圆度 4 超差0.01 扣2 分 1 5 同心度 4 超差0.01 扣2 分 1 6 1 7 1 8 1 9 2 0 2 1 文明生产 按有关规定每违反一项从总分中扣3 分，发生重大事故取消考试。 扣分不超过10分 2 2 其他项目 一般按照 GB1804-M。 扣分不超过10分 工件必须完整，考件局部无缺陷（夹伤等...
