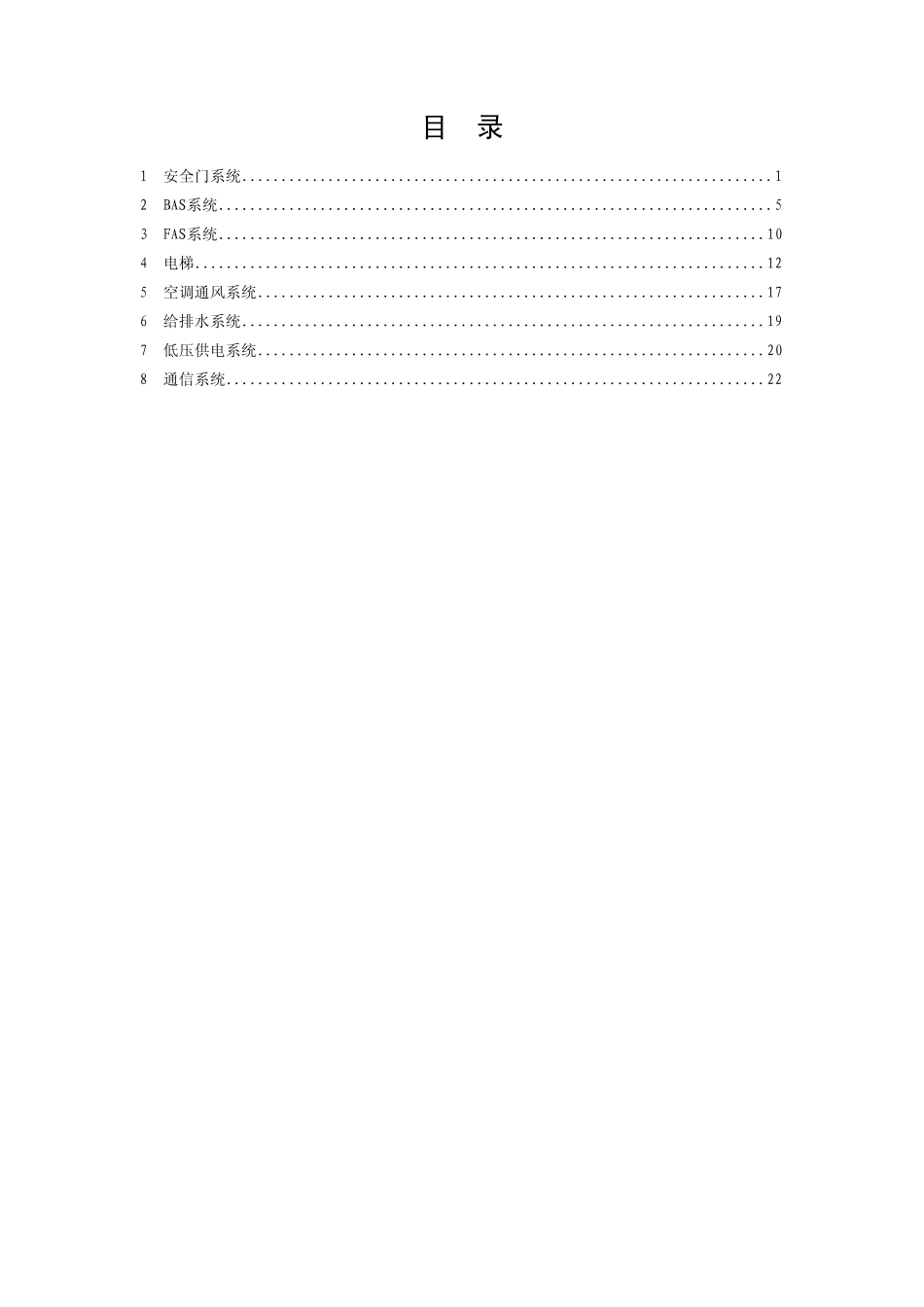

车站机电设备基础知识介绍 目 录 1 安全门系统 ....................................................................1 2 BAS系统 .......................................................................5 3 FAS系统 ...................................................................... 10 4 电梯 ......................................................................... 12 5 空调通风系统 ................................................................. 17 6 给排水系统 ................................................................... 19 7 低压供电系统 ................................................................. 20 8 通信系统 ..................................................................... 22 1 1 安全门系统 安全门系统是安装于地铁站台边缘，将轨道与站台候车区隔离，用以提高运营安全系数、改善乘客候车环境的一套机电一体化的机电设备系统。 安全门系统作为站台公共区域与轨道列车之间的可控通道，列车进站时配合列车车门动作，可多级控制打开或关闭活动门，为乘客提供上下列车的通道。同时它也是通风系统气流组织的一个不可缺的物理屏障，是事故工况气流导向的重要组成部分。 1.1分类 安全门系统按照是否封闭分为封闭式安全门（即屏蔽门）和开放式安全门，开放式安全门又分为全高式和半高式。开放式安全门与屏蔽门相比，两者结构形式基本相同，只是开放式安全门的上方不封闭，门体的下部可以根据需要设置通风口。 1.2组成 安全门系统由机械和电气两部分构成。 机械部分包括门体设备和门机系统，门体设备包括框架、固定门、活动门 （含安全装置）、应急门、端门；门机系统包括滑动门顶箱里的驱动机构、传动机构、锁紧机构和限位装置等。 电气部分包括电源系统和控制系统两个子系统。电源系统包括AC380V电源箱、UPS（含蓄电池）等；控制系统包括中央接口盘（PSC）、就地控制盘（PSL）、远程监视工作站（PSA）、门控单元（DCU）以及安全门上方声光报警装置等构成。 1.３主要部件介绍 1 .3 .1 门体 门体框架主要包括底部安装支架、立柱、顶箱、各种门体、盖板、踢脚板、门状态指示灯等。 1 .3 .2 滑动门 每侧站台有24道滑动门，滑动门设有障碍物探测功能，能探测到的最小障碍物为5mm（厚）×40mm（宽）的物体。滑动门关门受阻...
