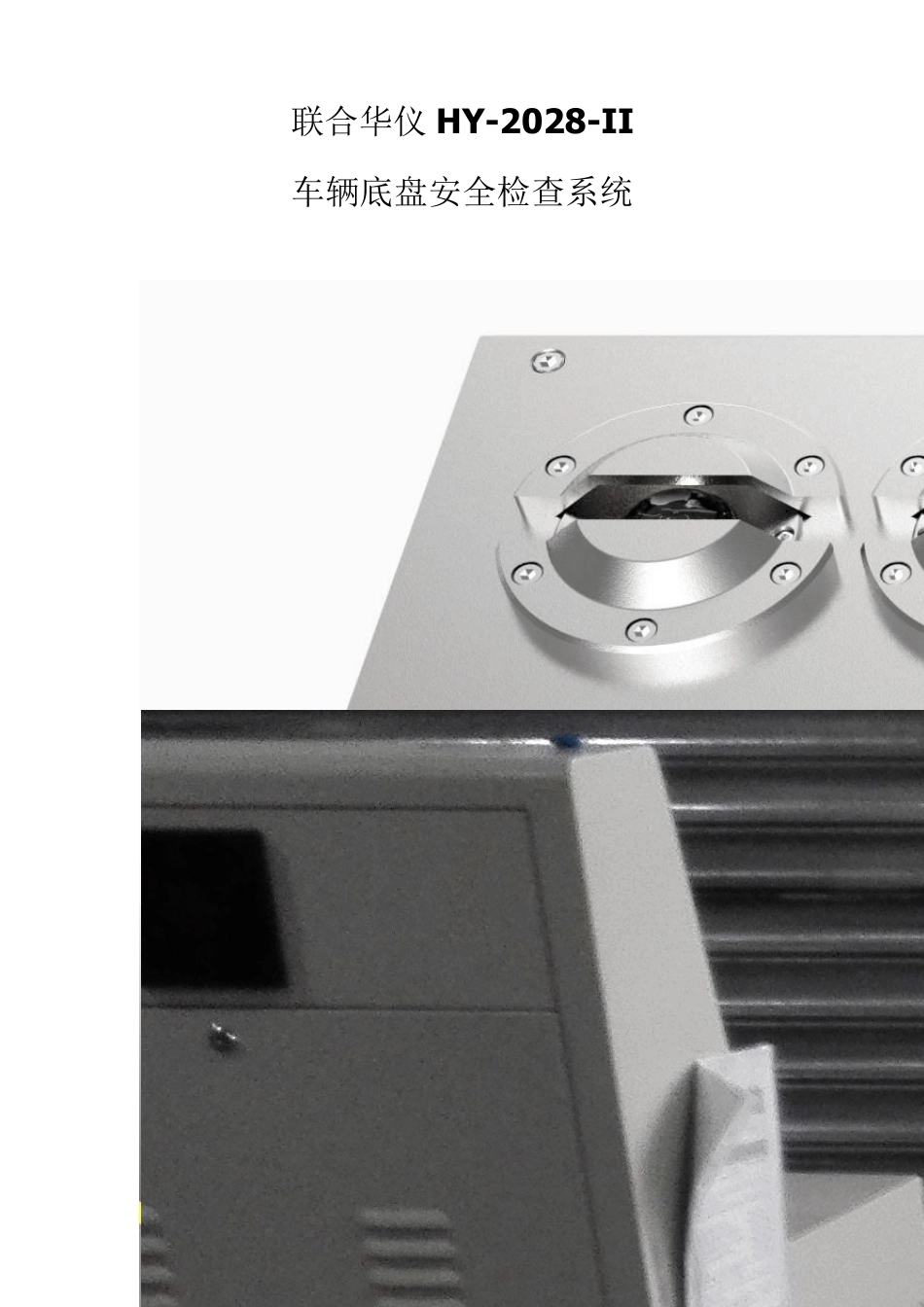

联合华仪 HY -2028-II车辆底盘安全检查系统联合华仪车辆底盘安全检查系统设计方案1 .概述HY -2028-II 固定式车辆底盘安全检查系统是联合华仪一套集自动对车辆底盘进行图像采集、显示、对比、警示为一体的信息管理系统。该系统能有效防止车底藏匿炸弹、武器、生化危险品、危险人物出入重要场所；防止车底携带毒品、非法走私物乃至非法移民通过检查站。车辆底盘安全检查系统可以广泛使用于以下场所：1.机场、政府、监狱、银行库区、大使馆、军队、港口、公安等安全防范、反恐重点场所；2.海关、边境的出入口检查；3.重点部位的停车场入口检查；4.收费站检查；5.大型会议、活动的车辆出入检查；6.车辆底盘质量检测机构。2.系统组成2.1 系统组成HY-2028-II 车辆底盘安全检查系统主要由以下设备组成：1.HY-2028-IIUVI2000底盘成像设备；2.HY-2028-IIM100 系统主机；3.HY-2028-IIIO1616 智能 IO 控制器；4.HY-2028-IIPV84 电源控制及车辆检测器；5.其它辅助设备如：地感线圈、车牌识别摄像机、场景摄像机、道闸、路障机、信号灯、环控设备等。其中 HY-2028-IIM100、HY-2028-IIIO1616、HY-2028-IIPV84 为室内安装设备，它们被安装在一个标准 19英寸机柜里；HY-2028-IIUVI2000 为室外安装部件，安装在车道的中央。2.2 系统原理图3 系统设备3.1 HY -2028-II 底盘成像设备HY-2028-II 底盘成像设备是联合华仪 HY-2028-II 车辆底盘安全检查系统中的关键设备，它用于完成对车辆底盘的扫描成像。该设备采用了先进的数字特种成像技术，有极高的图像清晰度和分辨率。HY-2028-II 底盘成像设备是室外安装设备，高强度金属箱体具有极强的抗压能力；整个设备密闭安装，保证了设备防雨淋、防潮、防尘、防盐雾性能，同时箱体内采用专业环控设备自动调节环境状态（温控、除湿），以保证车底摄像机的正常工作，从而使整个设备满足全天候工作的需要。HY-2028-IIUVI2000 采用 DC12V 低压供电，保证了设备的使用安全。某某道口现场图3.2 联合华仪HY -2028-II 系统主机HY-2028-IIM100 系统主机是系统数据处理、控制的核心设备，它由一台高性能的 PC 担任硬件平台，并以Window s XP 或 Window s 2000 作为软件运行平台，运行系统的核心软件 HY-2028-IIM100-OS。HY-2028-IIM100-OS 完全采用模块化设计，主要由以下软件模块组成：操作主程序、参数设置程序、系统维护程序、HY-2028-IIIO1616 在线编程程序、车牌识别程序、车底图像离线...
