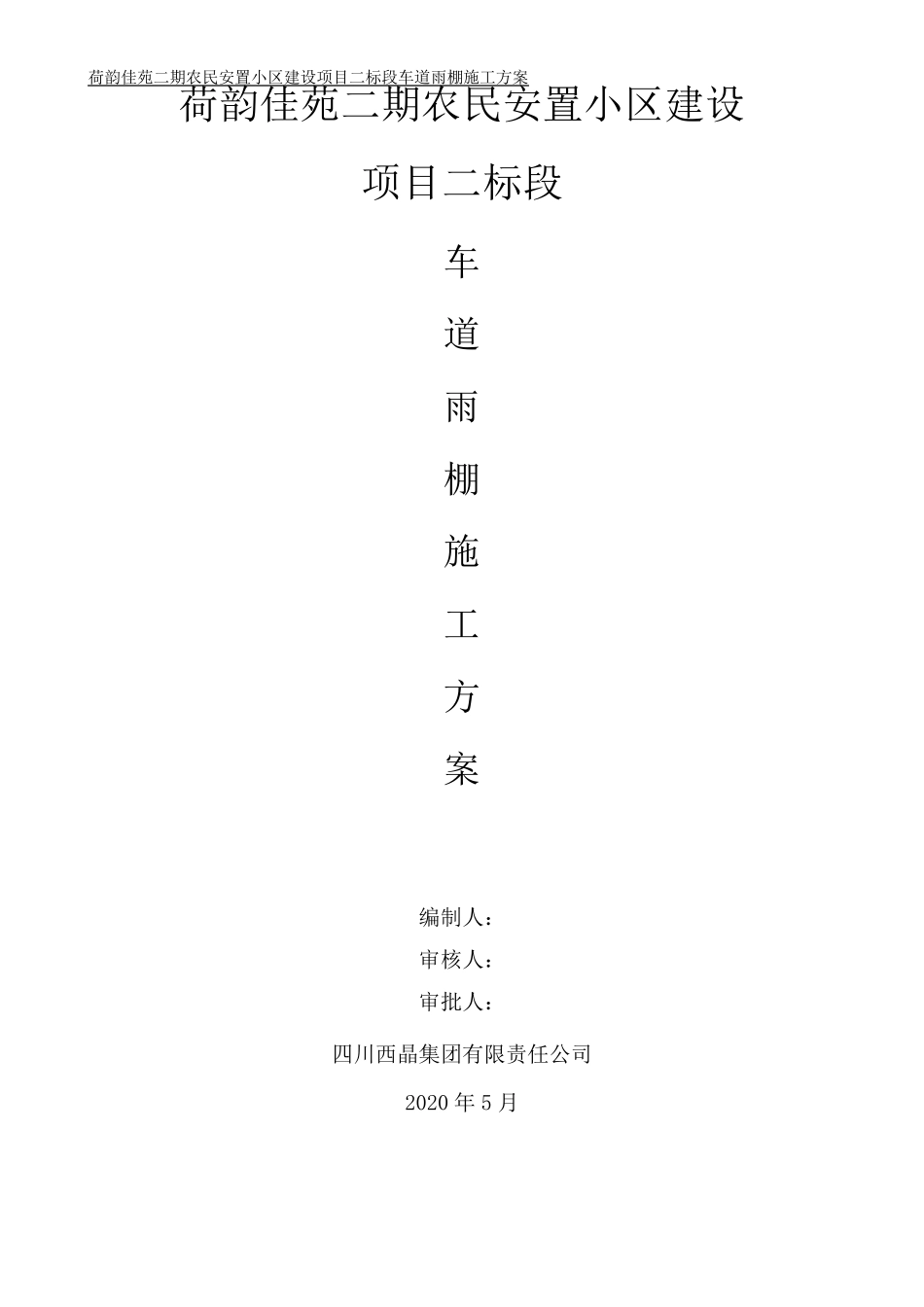

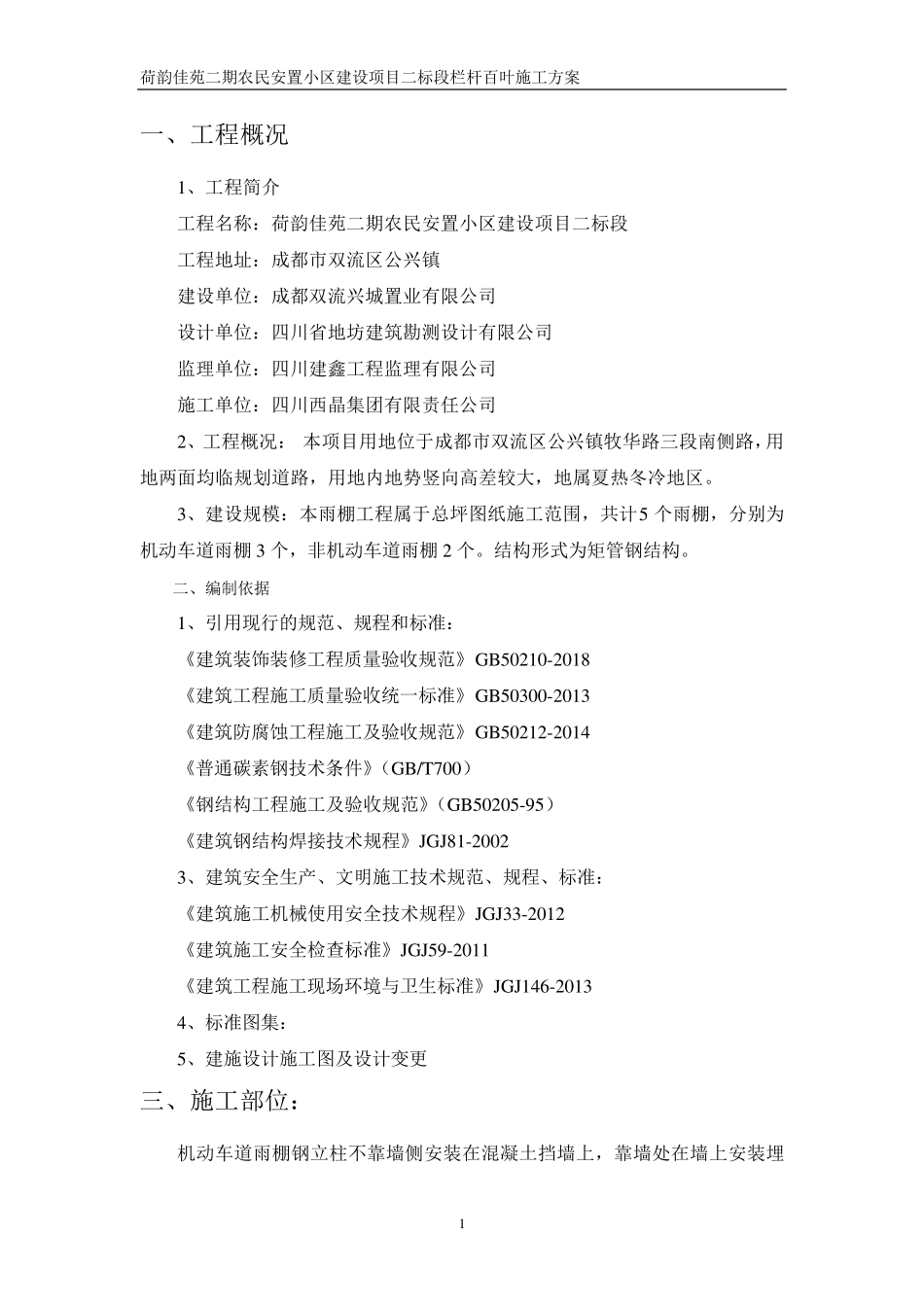

荷韵佳苑二期农民安置小区建设项目二标段车道雨棚施工方案 荷韵佳苑二期农民安置小区建设 项目二标段 车 道 雨 棚 施 工 方 案 编制人: 审核人: 审批人: 四川西晶集团有限责任公司 2020 年 5 月荷韵佳苑二期农民安置小区建设项目二标段栏杆百叶施工方案 荷韵佳苑二期农民安置小区建设项目二标段栏杆百叶施工方案 1 一、工程概况 1、工程简介 工程名称:荷韵佳苑二期农民安置小区建设项目二标段 工程地址:成都市双流区公兴镇 建设单位:成都双流兴城置业有限公司 设计单位:四川省地坊建筑勘测设计有限公司 监理单位:四川建鑫工程监理有限公司 施工单位:四川西晶集团有限责任公司 2、工程概况: 本项目用地位于成都市双流区公兴镇牧华路三段南侧路,用地两面均临规划道路,用地内地势竖向高差较大,地属夏热冬冷地区。 3、建设规模:本雨棚工程属于总坪图纸施工范围,共计5 个雨棚,分别为机动车道雨棚 3 个,非机动车道雨棚 2 个。结构形式为矩管钢结构。 二、编制依据 1、引用现行的规范、规程和标准: 《建筑装饰装修工程质量验收规范》GB50210-2018 《建筑工程施工质量验收统一标准》GB50300-2013 《建筑防腐蚀工程施工及验收规范》GB50212-2014 《普通碳素钢技术条件》(GB/T 700) 《钢结构工程施工及验收规范》(GB50205-95) 《建筑钢结构焊接技术规程》JGJ81-2002 3、建筑安全生产、文明施工技术规范、规程、标准: 《建筑施工机械使用安全技术规程》JGJ33-2012 《建筑施工安全检查标准》JGJ59-2011 《建筑工程施工现场环境与卫生标准》JGJ146-2013 4、标准图集: 5、建施设计施工图及设计变更 三、施工部位: 机动车道雨棚钢立柱不靠墙侧安装在混凝土挡墙上,靠墙处在墙上安装埋荷韵佳苑二期农民安置小区建设项目二标段车道雨棚施工方案 2 板,转角处立柱直接坡道地面安装。转角处立柱直接坡道地面安装。 四、施工难点、重点及特点 本工程由于部分混凝土挡墙宽度只有200mm,而埋板180mm,如果挡墙不顺直就会导致埋板移位,高强螺栓无法做到有效固定,从而影响整体稳定性。五、施工准备 5.1、技术准备: 按照质量通病防治措施和《钢结构工程施工及验收规范》GB50205—2017要求进行技术交底工作的编制,劳务工人员进场后现场对工人进行技术交底,做到事前计划、过程控制,结果验收,进行样板领路的程序,先进行雨棚钢柱、梁安装,经甲方,监理和项目部检查,符合设计要求...
