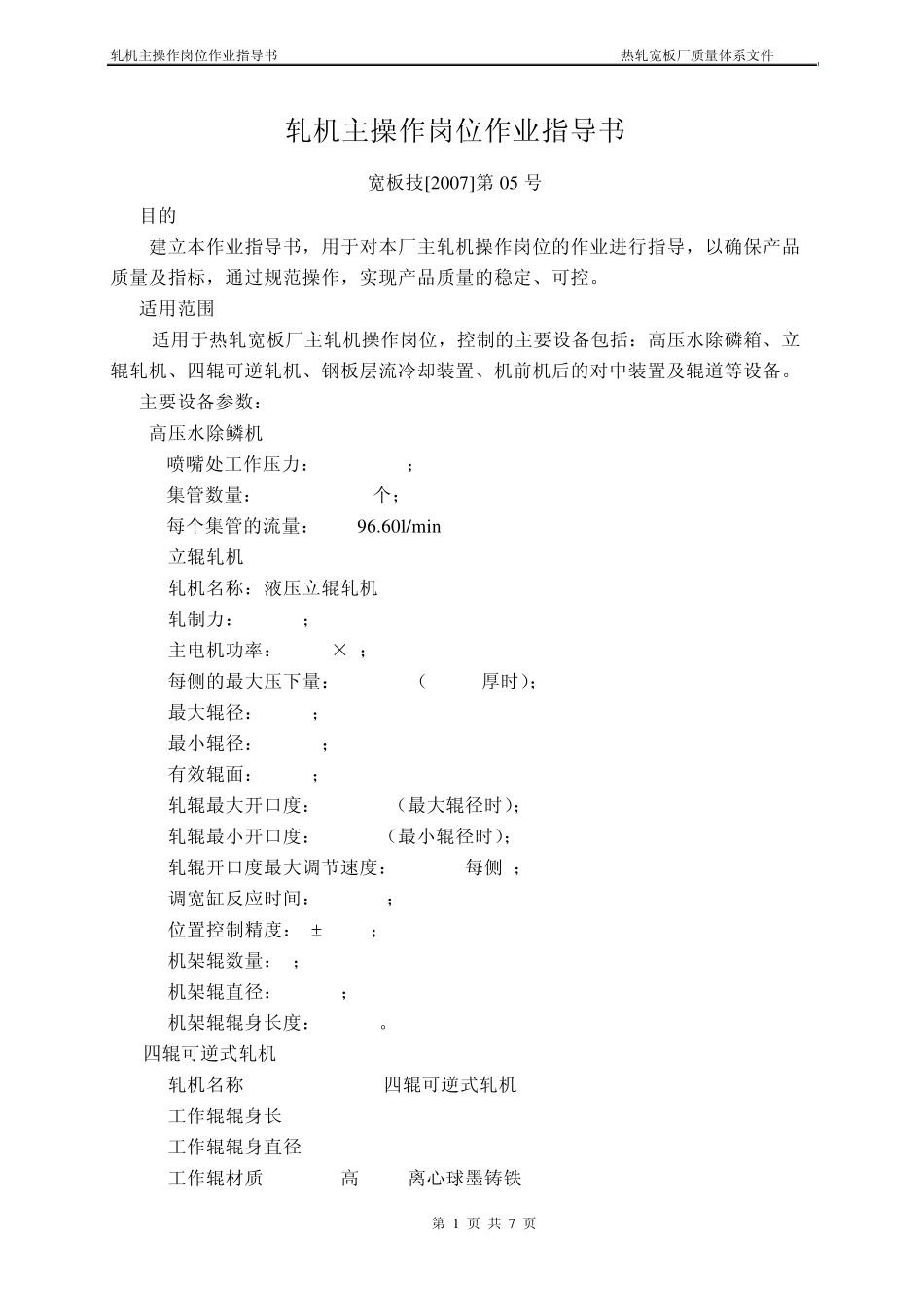

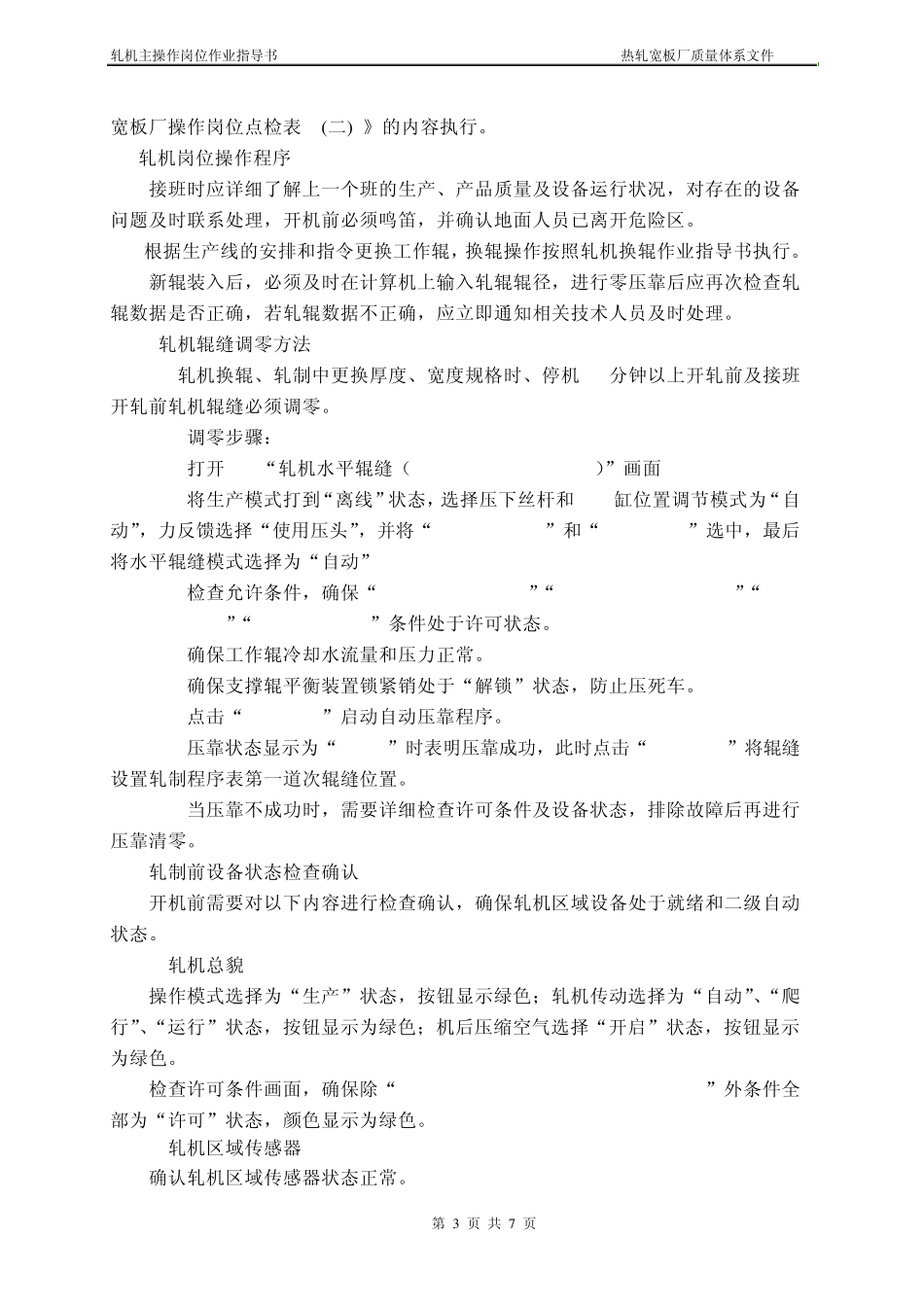

轧机主操作岗位作业指导书 热轧宽板厂质量体系文件 第 1 页 共 7 页 轧机主操作岗位作业指导书 宽板技[2007]第05 号 1. 目的 建立本作业指导书，用于对本厂主轧机操作岗位的作业进行指导，以确保产品质量及指标，通过规范操作，实现产品质量的稳定、可控。 2. 适用范围 适用于热轧宽板厂主轧机操作岗位，控制的主要设备包括：高压水除磷箱、立辊轧机、四辊可逆轧机、钢板层流冷却装置、机前机后的对中装置及辊道等设备。 3. 主要设备参数： 3.1 高压水除鳞机 喷嘴处工作压力： 18Mpa； 集管数量： 4个； 每个集管的流量： 96.60l/min 3.2 立辊轧机 轧机名称：液压立辊轧机 轧制力：3300kN； 主电机功率：750Kw×2； 每侧的最大压下量： 25mm（150mm厚时）； 最大辊径：915mm； 最小辊径： 825mm； 有效辊面：150mm； 轧辊最大开口度： 3550mm（最大辊径时）； 轧辊最小开口度：1450mm（最小辊径时）； 轧辊开口度最大调节速度：38mm/s(每侧)； 调宽缸反应时间： 100ms； 位置控制精度： 0.2mm； 机架辊数量：2； 机架辊直径： 400mm； 机架辊辊身长度：3450mm。 3.3 四辊可逆式轧机 轧机名称: 3450四辊可逆式轧机 工作辊辊身长: 3450mm 工作辊辊身直径: 940/865mm 工作辊材质: 高NiCr离心球墨铸铁 轧机主操作岗位作业指导书 热轧宽板厂质量体系文件 第 2 页 共 7 页 支承辊辊身长: 3450mm 支承辊身直径: 1830/1675mm 支承辊材质: Cr3 轧机刚度: 806.6t/mm 最大轧制力: 7000 t 最大开口度: 250 mm 轧制速度： 5/10 m/s 平轧加速度： 1m/s2 机架辊数量： 轧机入口 2 轧机出口 2 机架辊规格： Φ 400X3450mm 主电机功率： 8000Kw×2 HAGC行程： 140mm 板坯规格： 150mm×1500～3250mm×3600～15700mm 成品规格： 9～40mm×1500～3250mm×6000～12000mm HAGC最大行程： 152.5mm（工作辊换辊172.5mm） 压下丝杆最大行程：407.5（工作辊换辊522.5mm） 弯辊缸数量： 16个 阶梯式垫板数量： 7 块（从 O.S.向 D.S.开始，厚度依次 为：245-220-195-95-120-145-170m m ） 阶梯垫每步长度： 440m m 3.4 层流冷却 冷却集管的技术参数（层流冷却段） 喷嘴处工作压力： 0.1巴（上）/ 0.159巴（下） 段数： 15（上）/ 15（下） 每段的流量： 400 m3 / h 冷却集管的技术参数（调节冷却段） 喷嘴处工作压力： 0.0743巴（...
