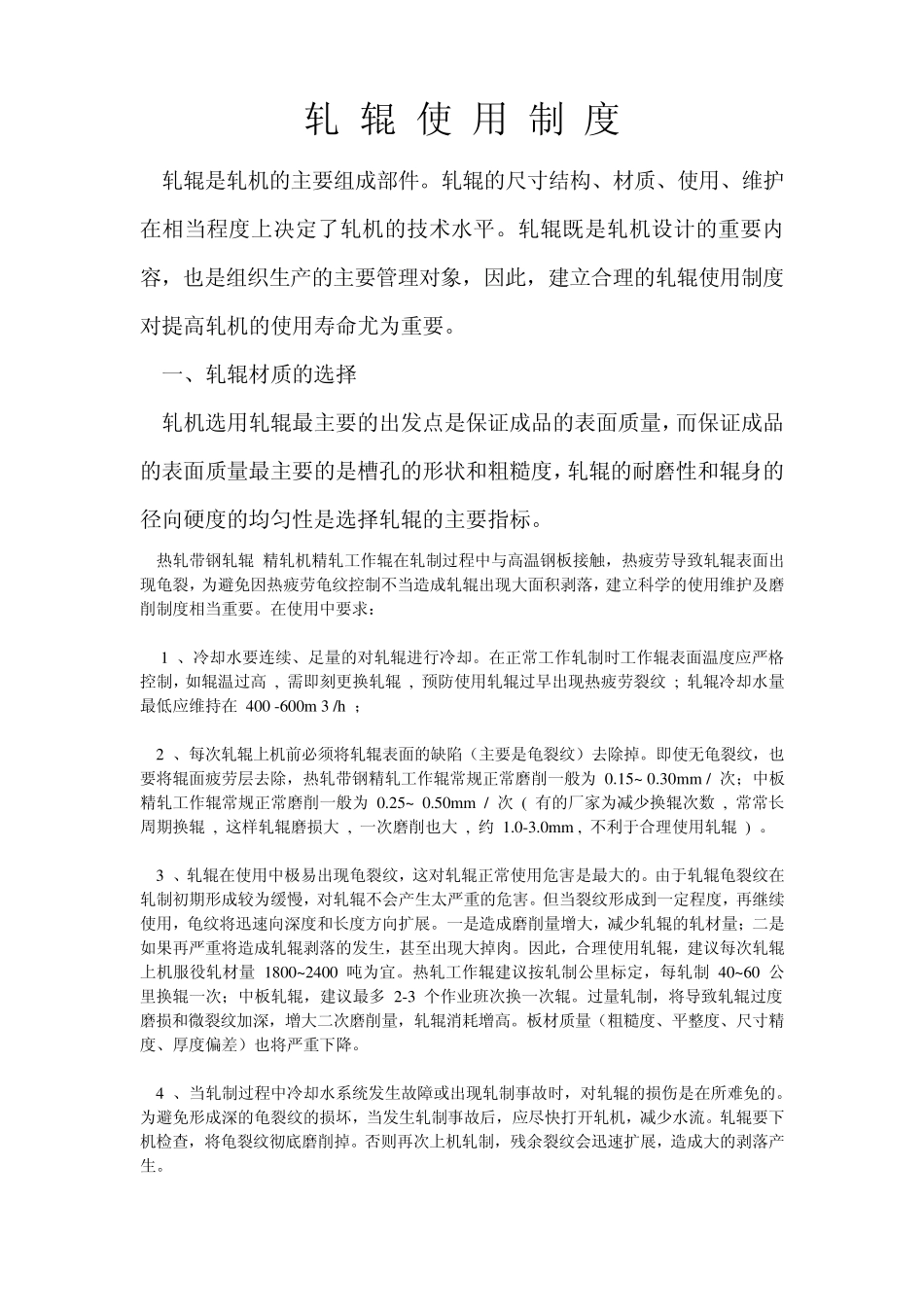

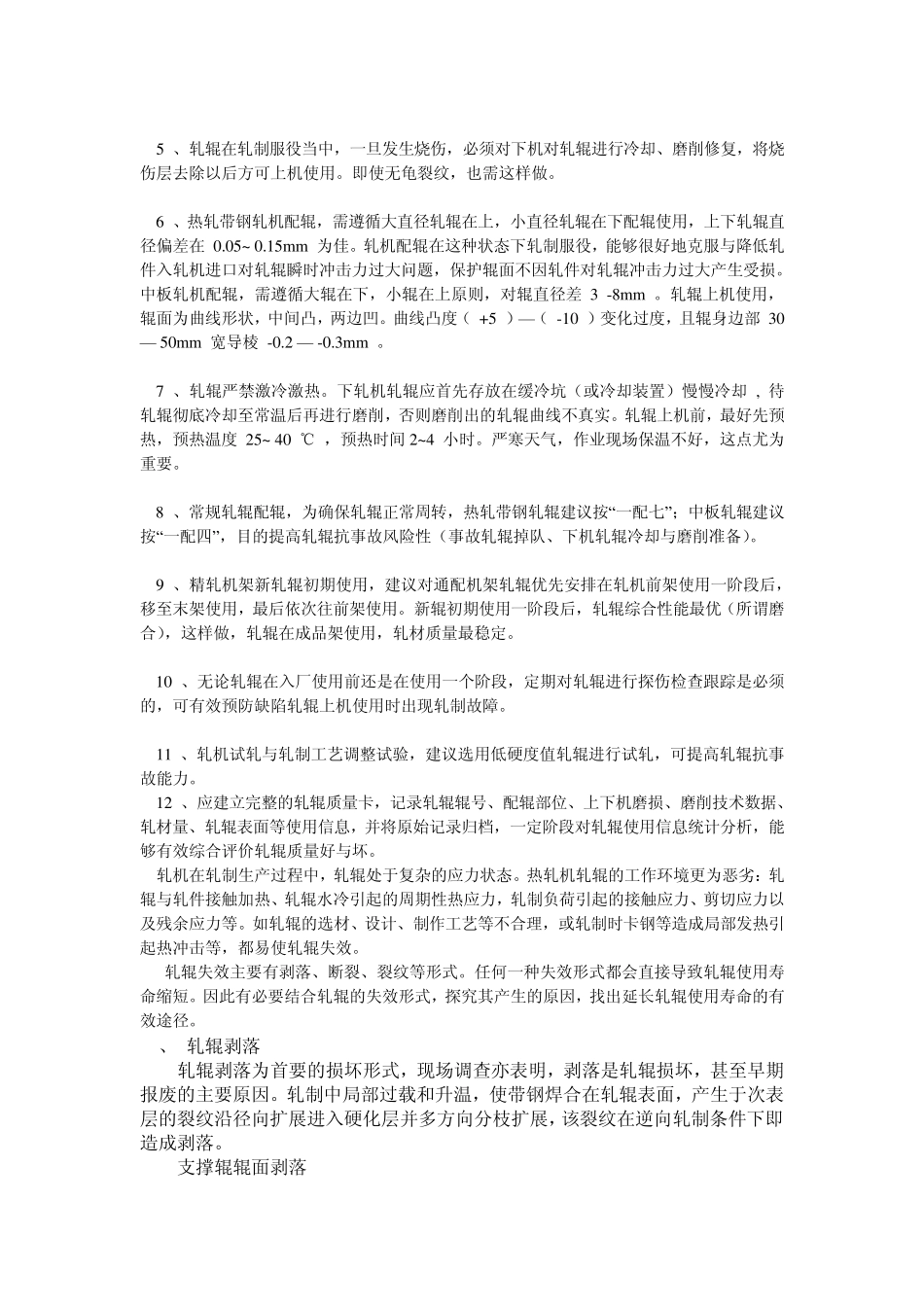

轧 辊 使 用 制 度 轧辊是轧机的主要组成部件。轧辊的尺寸结构、材质、使用、维护在相当程度上决定了轧机的技术水平。轧辊既是轧机设计的重要内容，也是组织生产的主要管理对象，因此，建立合理的轧辊使用制度对提高轧机的使用寿命尤为重要。 一、轧辊材质的选择 轧机选用轧辊最主要的出发点是保证成品的表面质量，而保证成品的表面质量最主要的是槽孔的形状和粗糙度，轧辊的耐磨性和辊身的径向硬度的均匀性是选择轧辊的主要指标。 热轧带钢轧辊 精轧机精轧工作辊在轧制过程中与高温钢板接触，热疲劳导致轧辊表面出现龟裂，为避免因热疲劳龟纹控制不当造成轧辊出现大面积剥落，建立科学的使用维护及磨削制度相当重要。在使用中要求： 1 、冷却水要连续、足量的对轧辊进行冷却。在正常工作轧制时工作辊表面温度应严格控制，如辊温过高 , 需即刻更换轧辊 , 预防使用轧辊过早出现热疲劳裂纹 ; 轧辊冷却水量最低应维持在 400 -600m 3 /h ； 2 、每次轧辊上机前必须将轧辊表面的缺陷（主要是龟裂纹）去除掉。即使无龟裂纹，也要将辊面疲劳层去除，热轧带钢精轧工作辊常规正常磨削一般为 0.15~ 0.30mm / 次；中板精轧工作辊常规正常磨削一般为 0.25~ 0.50mm / 次 ( 有的厂家为减少换辊次数 , 常常长周期换辊 , 这样轧辊磨损大 , 一次磨削也大 , 约 1.0-3.0mm , 不利于合理使用轧辊 ) 。 3 、轧辊在使用中极易出现龟裂纹，这对轧辊正常使用危害是最大的。由于轧辊龟裂纹在轧制初期形成较为缓慢，对轧辊不会产生太严重的危害。但当裂纹形成到一定程度，再继续使用，龟纹将迅速向深度和长度方向扩展。一是造成磨削量增大，减少轧辊的轧材量；二是如果再严重将造成轧辊剥落的发生，甚至出现大掉肉。因此，合理使用轧辊，建议每次轧辊上机服役轧材量 1800~2400 吨为宜。热轧工作辊建议按轧制公里标定，每轧制 40~60 公里换辊一次；中板轧辊，建议最多 2-3 个作业班次换一次辊。过量轧制，将导致轧辊过度磨损和微裂纹加深，增大二次磨削量，轧辊消耗增高。板材质量（粗糙度、平整度、尺寸精度、厚度偏差）也将严重下降。 4 、当轧制过程中冷却水系统发生故障或出现轧制事故时，对轧辊的损伤是在所难免的。为避免形成深的龟裂纹的损坏，当发生轧制事故后，应尽快打开轧机，减少水流。轧辊要下机检查，将龟裂纹彻底磨削掉。否则再次上机轧制，残余裂纹会迅速扩展，造成大的剥落产生。 5 、轧辊在轧...
