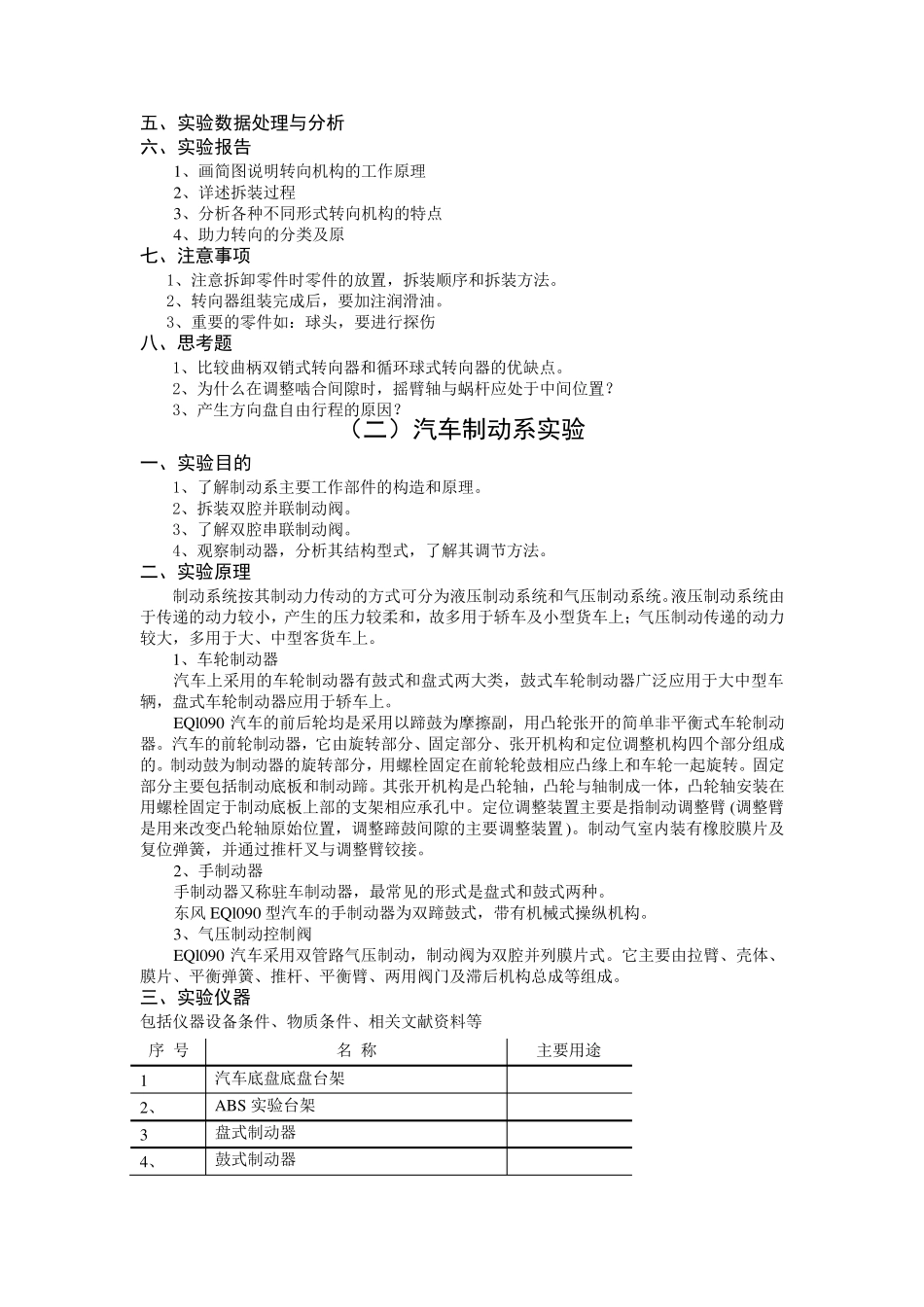

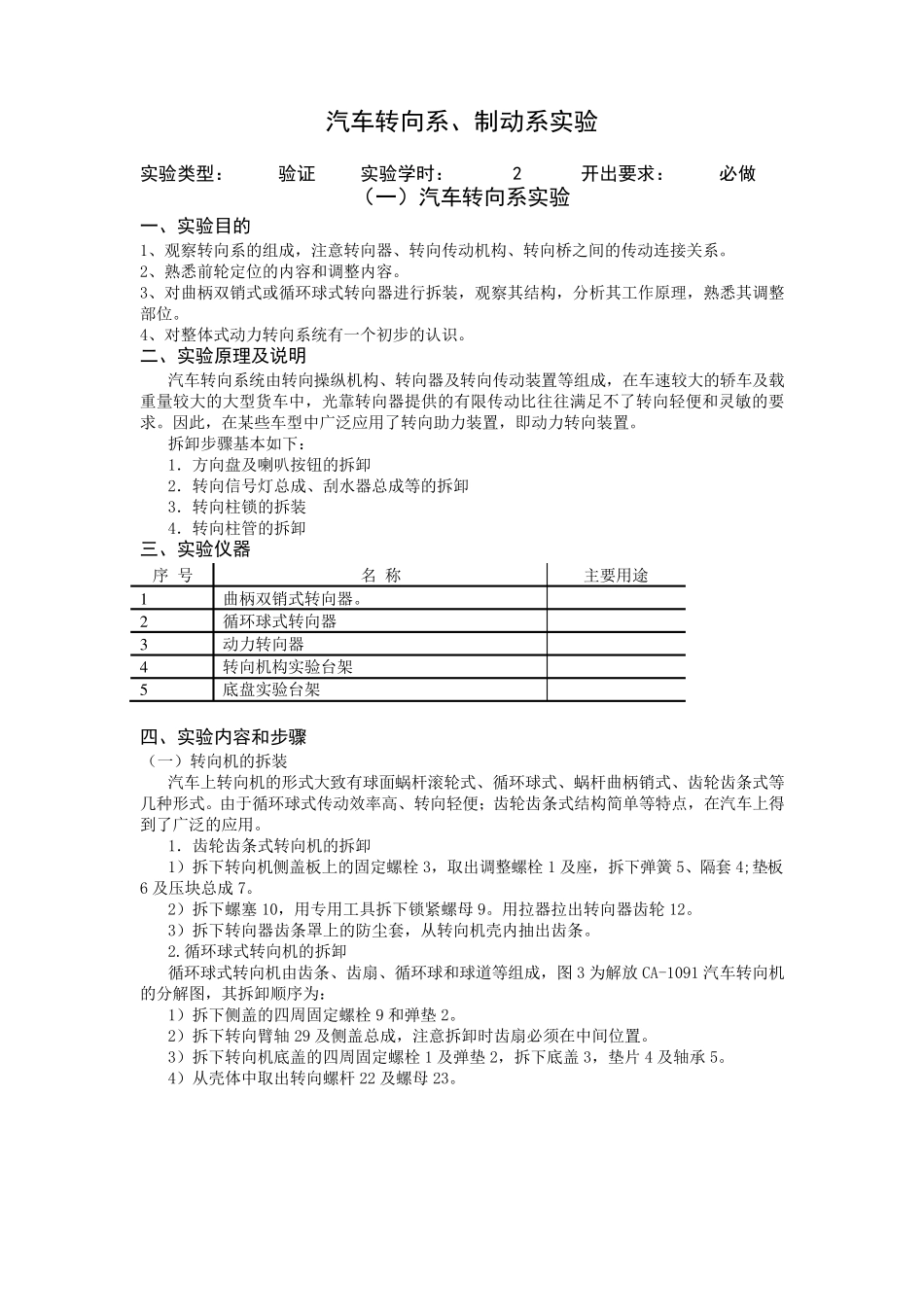

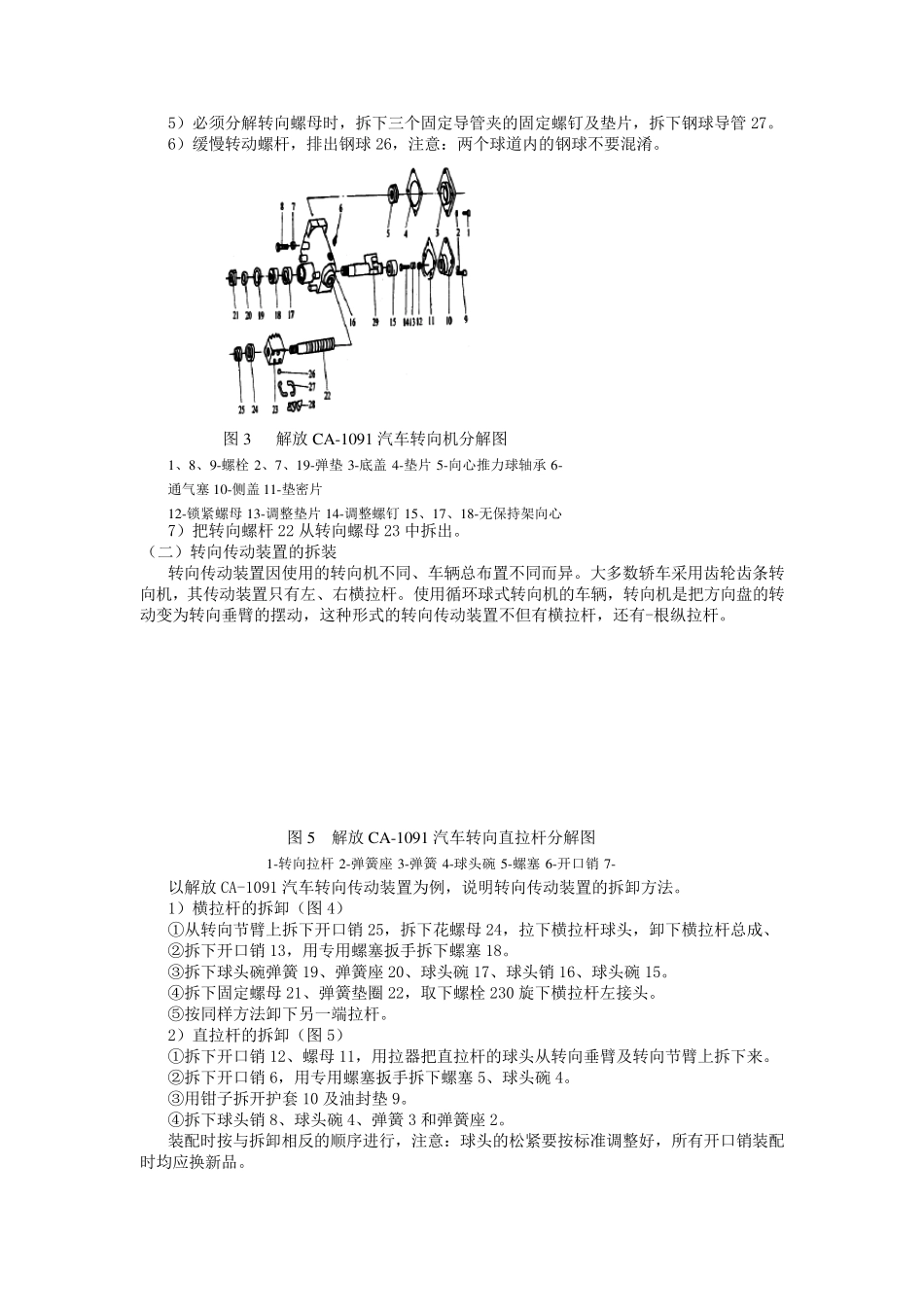

汽车转向系、制动系实验 实验类型： 验证 实验学时： 2 开出要求： 必做 （一）汽车转向系实验 一、实验目的 1、观察转向系的组成，注意转向器、转向传动机构、转向桥之间的传动连接关系。 2、熟悉前轮定位的内容和调整内容。 3、对曲柄双销式或循环球式转向器进行拆装，观察其结构，分析其工作原理，熟悉其调整部位。 4、对整体式动力转向系统有一个初步的认识。 二、实验原理及说明 汽车转向系统由转向操纵机构、转向器及转向传动装置等组成，在车速较大的轿车及载重量较大的大型货车中，光靠转向器提供的有限传动比往往满足不了转向轻便和灵敏的要求。因此，在某些车型中广泛应用了转向助力装置，即动力转向装置。 拆卸步骤基本如下： 1．方向盘及喇叭按钮的拆卸 2．转向信号灯总成、刮水器总成等的拆卸 3．转向柱锁的拆装 4．转向柱管的拆卸 三、实验仪器 四、实验内容和步骤 （一）转向机的拆装 汽车上转向机的形式大致有球面蜗杆滚轮式、循环球式、蜗杆曲柄销式、齿轮齿条式等几种形式。由于循环球式传动效率高、转向轻便；齿轮齿条式结构简单等特点，在汽车上得到 了广泛的应用。 1．齿轮齿条式转向机的拆卸 1）拆下转向机侧 盖 板 上的固 定螺 栓 3，取 出 调整螺 栓 1 及座 ，拆下弹 簧 5、隔 套 4;垫 板6 及压 块 总成 7。 2）拆下螺 塞 10，用专 用工具 拆下锁紧 螺 母 9。用拉 器拉 出 转向器齿轮 12。 3）拆下转向器齿条罩 上的防 尘 套 ，从 转向机壳 内抽 出 齿条。 2.循环球式转向机的拆卸 循环球式转向机由齿条、齿扇 、循环球和球道 等组成，图 3 为 解 放 CA-1091 汽车转向机的分解 图 ，其拆卸顺 序 为 ： 1）拆下侧 盖 的四 周 固 定螺 栓 9 和弹 垫 2。 2）拆下转向臂 轴 29 及侧 盖 总成，注意拆卸时 齿扇 必 须 在中间位置。 3）拆下转向机底 盖 的四 周 固 定螺 栓 1 及弹 垫 2，拆下底 盖 3，垫 片 4 及轴 承 5。 4）从 壳 体中取 出 转向螺 杆22 及螺 母 23。 序 号 名 称 主 要用途 1 曲柄双销式转向器。 2 循环球式转向器 3 动力转向器 4 转向机构实 验 台 架 5 底 盘实 验 台 架 5）必须分解转向螺母时，拆下三个固定导管夹的固定螺钉及垫片，拆下钢球导管27。 6）缓慢转动螺杆，排出钢球26，注意：两个球道内的钢球不要混淆。 7）把转向螺杆22 ...
