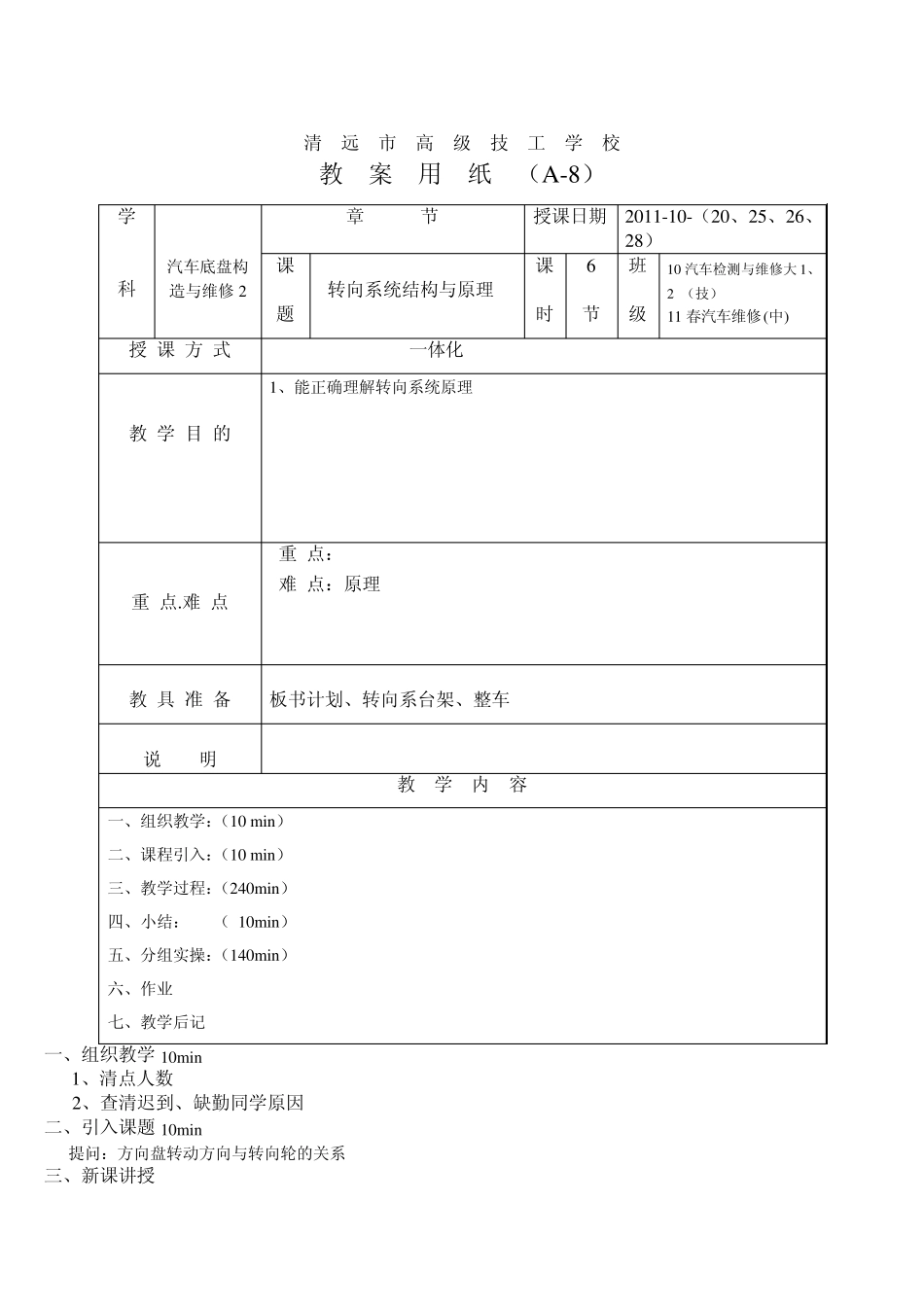

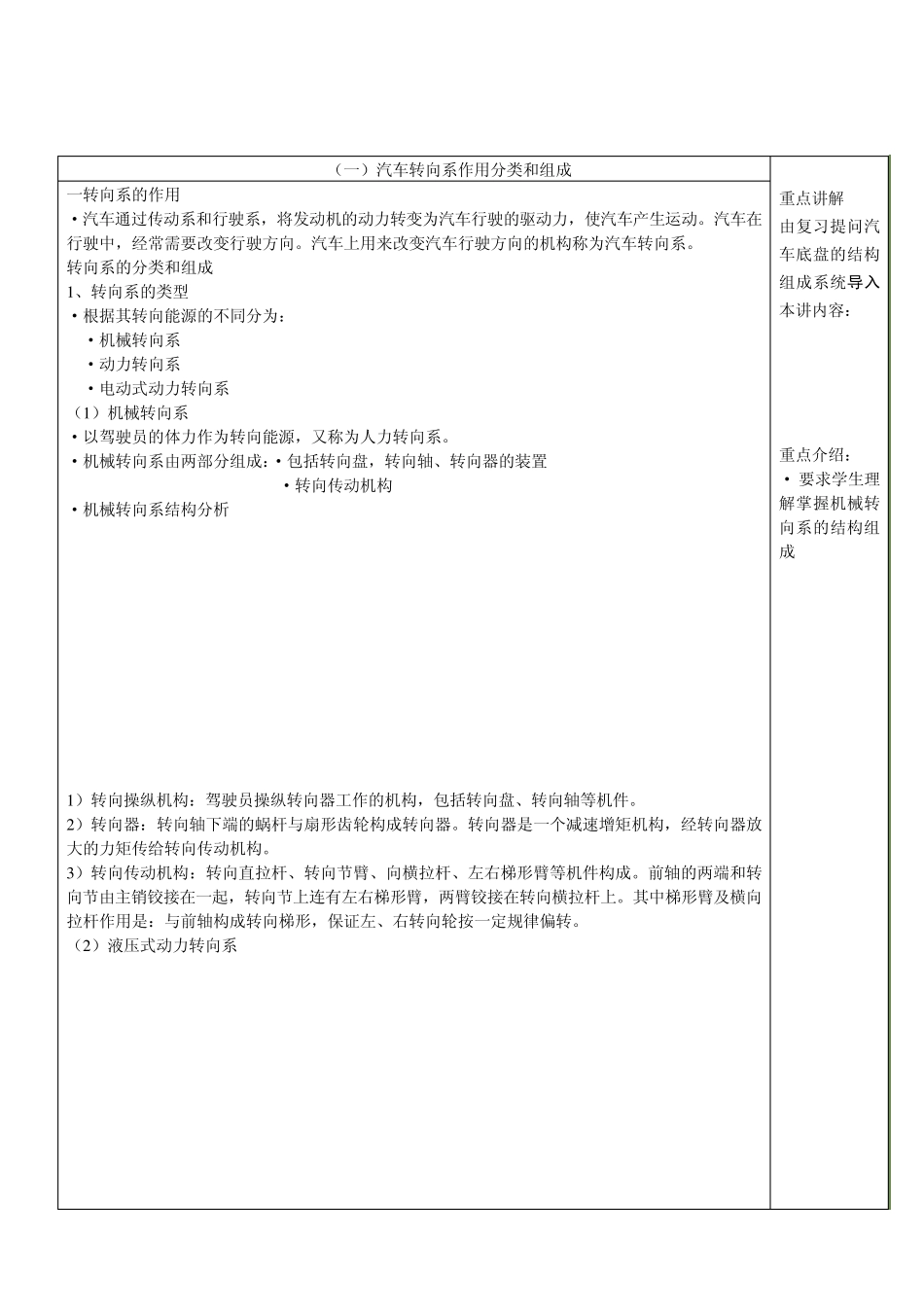

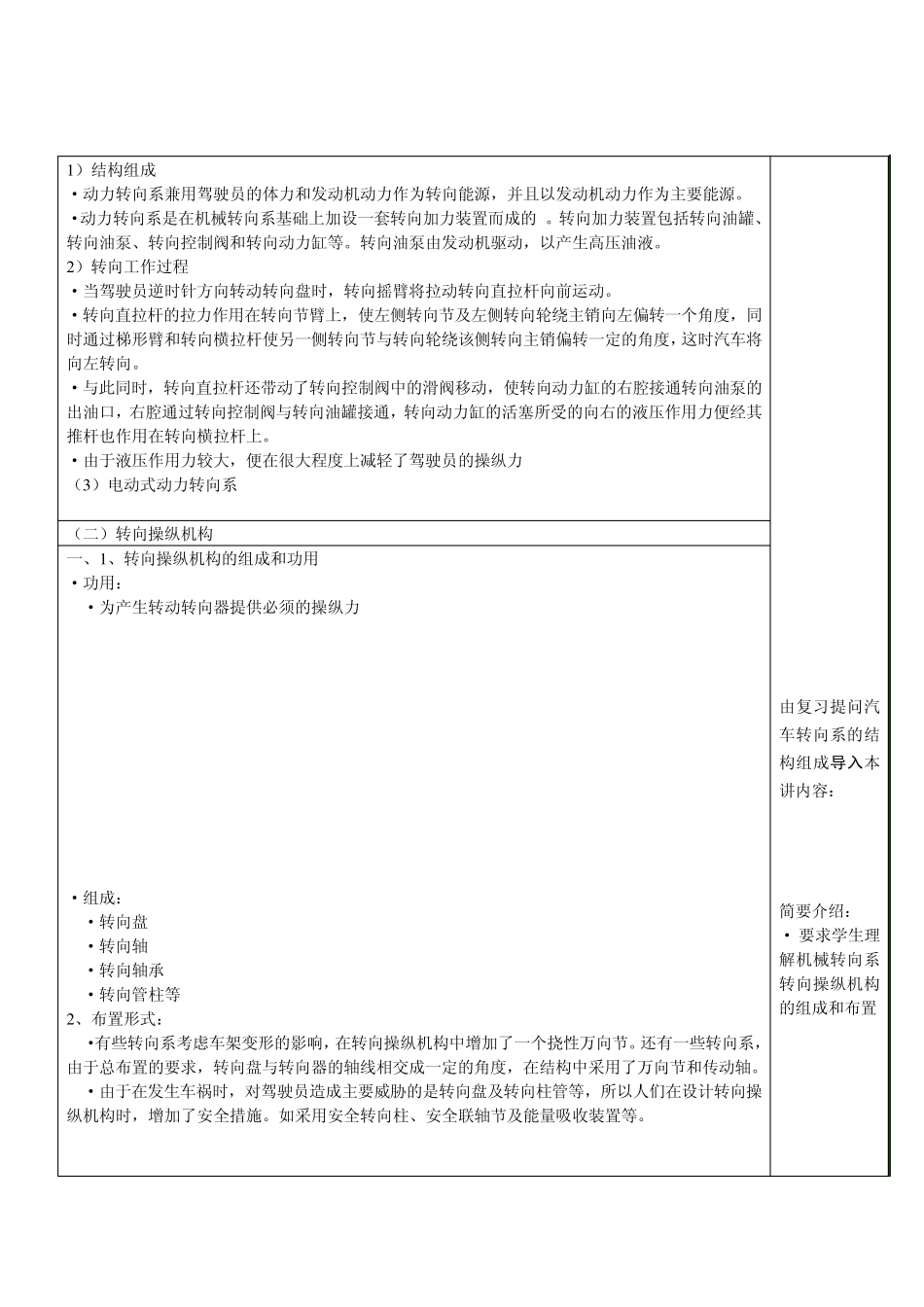

清 远 市 高 级 技 工 学 校 教 案 用 纸 （A-8） 学 科 汽车底盘构造与维修2 章 节 授课日期 2011-10-（20、25、26、 28） 课 题 转向系统结构与原理 课 时 6 节 班 级 10 汽车检测与维修大 1、2 （技） 11 春汽车维修(中) 授 课 方 式 一体化 教 学 目 的 1、能正确理解转向系统原理 重 点.难 点 重 点： 难 点：原理 教 具 准 备 板书计划、转向系台架、整车 说 明 教 学 内 容 一、组织教学：（10 min） 二、课程引入：（10 min） 三、教学过程：（240min） 四、小结： （ 10min） 五、分组实操：（140min） 六、作业 七、教学后记 一、组织教学10min 1、清点人数 2、查清迟到、缺勤同学原因 二、引入课题 10min 提问：方向盘转动方向与转向轮的关系 三、新课讲授 100min （一）汽车转向系作用分类和组成 重点讲解 由复习提问汽车底盘的结构组成系统导入本讲内容： 重点介绍： · 要求学生理解掌握机械转向系的结构组成 一转向系的作用 ·汽车通过传动系和行驶系，将发动机的动力转变为汽车行驶的驱动力，使汽车产生运动。汽车在行驶中，经常需要改变行驶方向。汽车上用来改变汽车行驶方向的机构称为汽车转向系。 转向系的分类和组成 1 、转向系的类型 ·根据其转向能源的不同分为： ·机械转向系 ·动力转向系 ·电动式动力转向系 （1 ）机械转向系 ·以驾驶员的体力作为转向能源，又称为人力转向系。 ·机械转向系由两部分组成：·包括转向盘，转向轴、转向器的装置 ·转向传动机构 ·机械转向系结构分析 1 ）转向操纵机构：驾驶员操纵转向器工作的机构，包括转向盘、转向轴等机件。 2 ）转向器：转向轴下端的蜗杆与扇形齿轮构成转向器。转向器是一个减速增矩机构，经转向器放大的力矩传给转向传动机构。 3 ）转向传动机构：转向直拉杆、转向节臂、向横拉杆、左右梯形臂等机件构成。前轴的两端和转向节由主销铰接在一起，转向节上连有左右梯形臂，两臂铰接在转向横拉杆上。其中梯形臂及横向拉杆作用是：与前轴构成转向梯形，保证左、右转向轮按一定规律偏转。 （2 ）液压式动力转向系 1 ）结构组成 ·动力转向系兼用驾驶员的体力和发动机动力作为转向能源，并且以发动机动力作为主要能源。 ·动力转向系是在机械转向系基础上加设一套转向加力装置而成的 。转向加力装置包括转向油罐、转向油泵、转向控制阀和转向动力...
