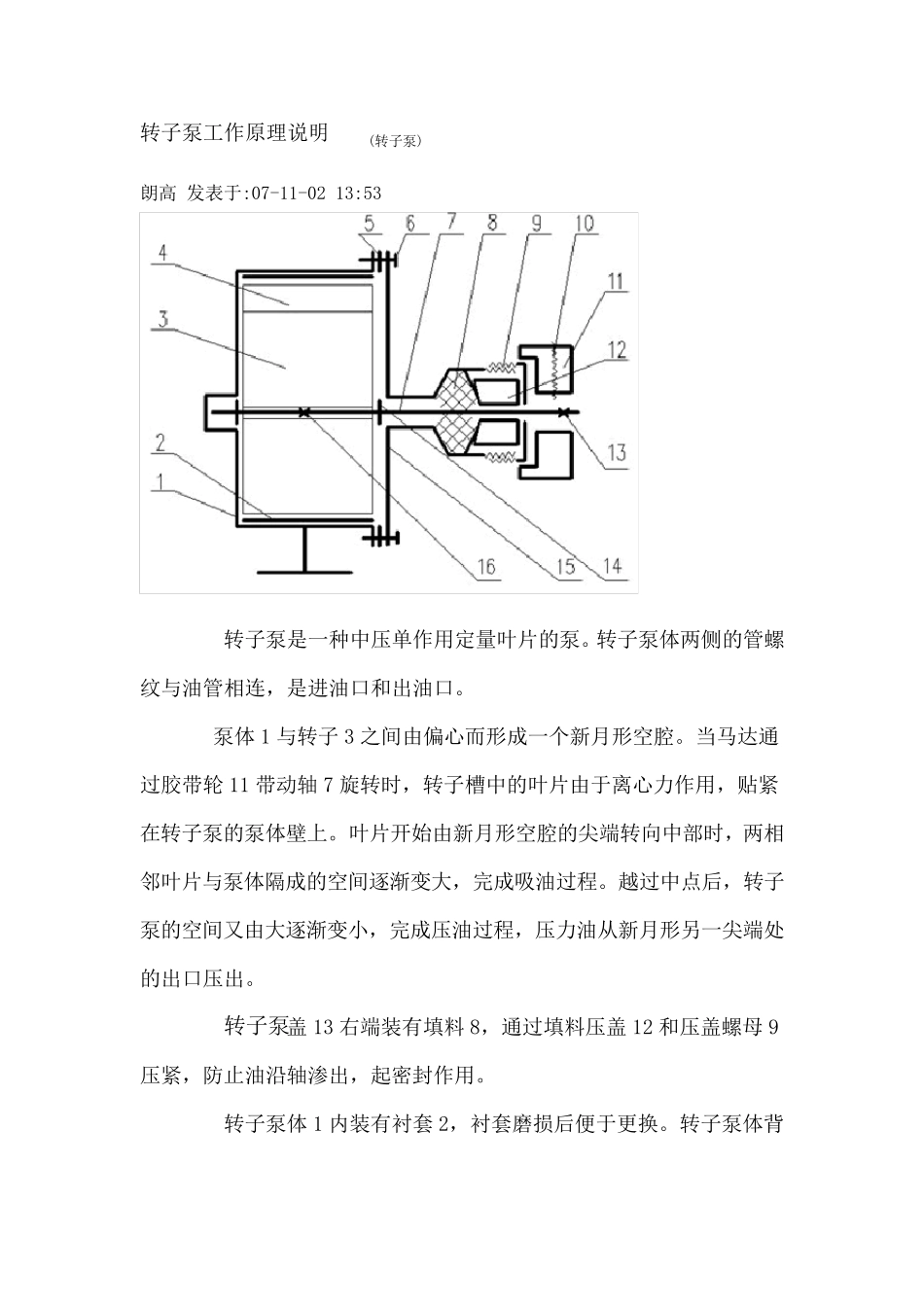

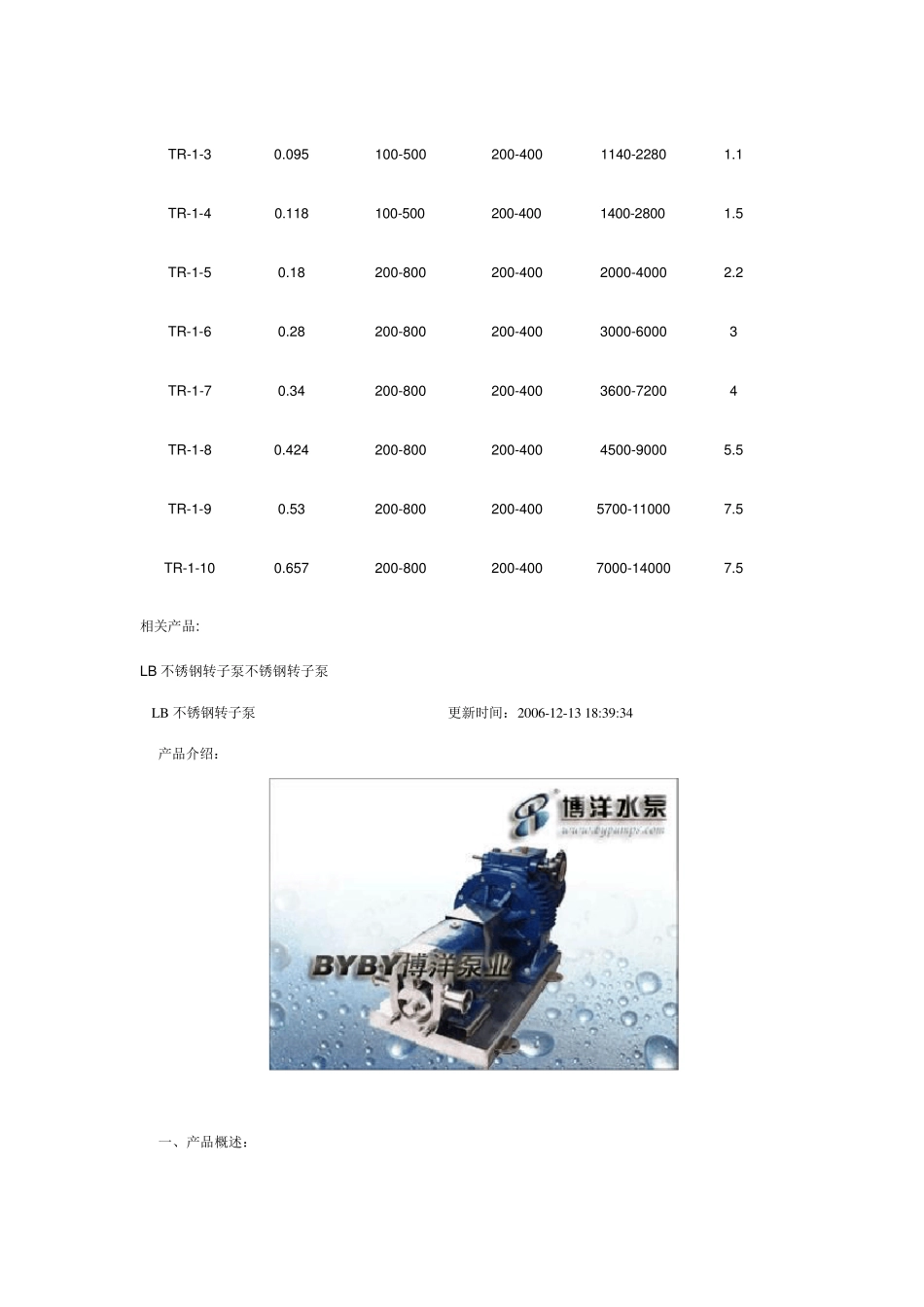

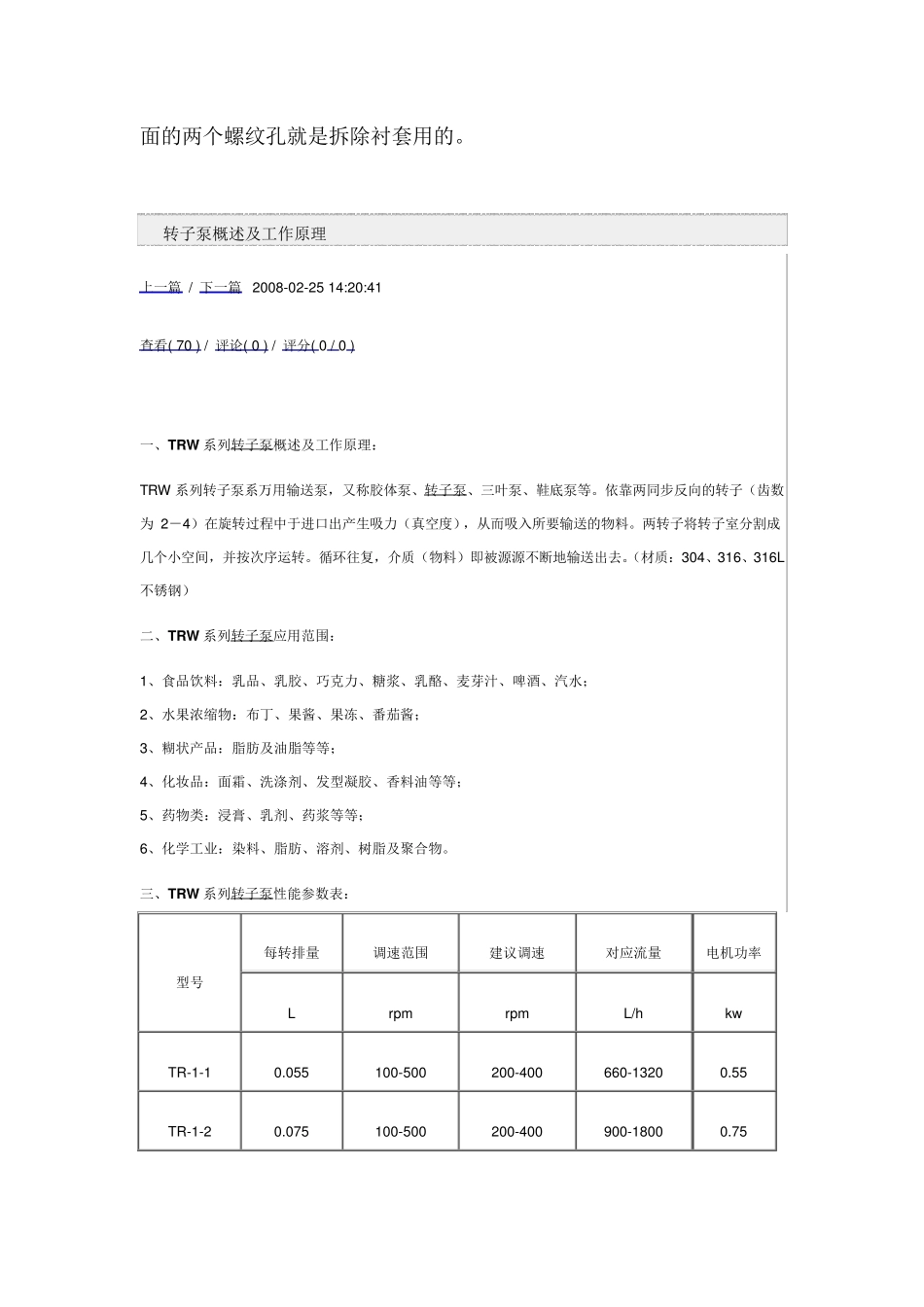

转子泵工作原理说明 (转子泵) 朗高 发表于:07-11-02 13:53 转子泵是一种中压单作用定量叶片的泵。转子泵体两侧的管螺纹与油管相连，是进油口和出油口。 泵体 1 与转子3 之间由偏心而形成一个新月形空腔。当马达通过胶带轮 11 带动轴 7 旋转时，转子槽中的叶片由于离心力作用，贴紧在转子泵的泵体壁上。叶片开始由新月形空腔的尖端转向中部时，两相邻叶片与泵体隔成的空间逐渐变大，完成吸油过程。越过中点后，转子泵的空间又由大逐渐变小，完成压油过程，压力油从新月形另一尖端处的出口压出。 转子泵盖 13 右端装有填料 8，通过填料压盖 12 和压盖螺母 9压紧，防止油沿轴渗出，起密封作用。 转子泵体 1 内装有衬套 2，衬套磨损后便于更换。转子泵体背面的两个螺纹孔就是拆除衬套用的。 转子泵概述及工作原理 上一篇 / 下一篇 2008-02-25 14:20:41 查看( 70 ) / 评论( 0 ) / 评分( 0 / 0 ) 一、TRW 系列转子泵概述及工作原理： TRW 系列转子泵系万用输送泵，又称胶体泵、转子泵、三叶泵、鞋底泵等。依靠两同步反向的转子（齿数为 2－4）在旋转过程中于进口出产生吸力（真空度），从而吸入所要输送的物料。两转子将转子室分割成几个小空间，并按次序运转。循环往复，介质（物料）即被源源不断地输送出去。（材质：304、316、316L不锈钢） 二、TRW 系列转子泵应用范围： 1、食品饮料：乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、啤酒、汽水； 2、水果浓缩物：布丁、果酱、果冻、番茄酱； 3、糊状产品：脂肪及油脂等等； 4、化妆品：面霜、洗涤剂、发型凝胶、香料油等等； 5、药物类 ：浸 膏 、乳剂、药浆等等； 6、化学 工业 ：染 料、脂肪、溶 剂、树 脂及聚 合 物。 三、TRW 系列转子泵性 能 参 数表 ： 型号 每 转排 量 调 速 范围 建 议 调 速 对 应流 量 电 机 功 率 L rpm rpm L/h kw TR-1-1 0.055 100-500 200-400 660-1320 0.55 TR-1-2 0.075 100-500 200-400 900-1800 0.75 TR-1-3 0.095 100-500 200-400 1140-2280 1.1 TR-1-4 0.118 100-500 200-400 1400-2800 1.5 TR-1-5 0.18 200-800 200-400 2000-4000 2.2 TR-1-6 0.28 200-800 200-400 3000-6000 3 TR-1-7 0.34 200-800 200-400 3600-7200 4 TR-1-8 0.424 200-800 200-400 4500-9000 5.5 TR-1-9 0.53 200-800 200-400 5700-110...
