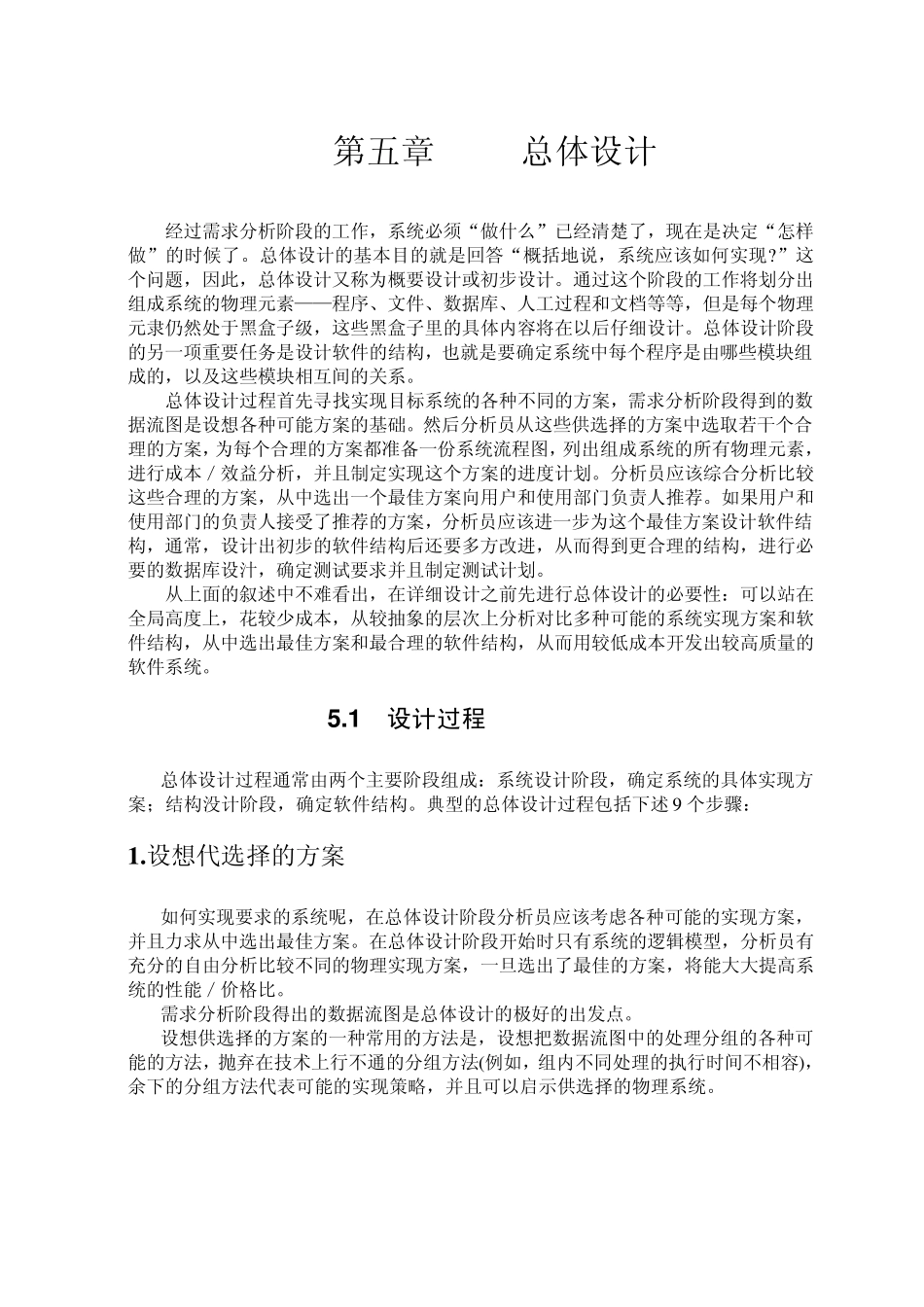

第五章 总体设计 经过需求分析阶段的工作，系统必须“做什么”已经清楚了，现在是决定“怎样做”的时候了。总体设计的基本目的就是回答“概括地说，系统应该如何实现?”这个问题，因此，总体设计又称为概要设计或初步设计。通过这个阶段的工作将划分出组成系统的物理元素——程序、文件、数据库、人工过程和文档等等，但是每个物理元隶仍然处于黑盒子级，这些黑盒子里的具体内容将在以后仔细设计。总体设计阶段的另一项重要任务是设计软件的结构，也就是要确定系统中每个程序是由哪些模块组成的，以及这些模块相互间的关系。 总体设计过程首先寻找实现目标系统的各种不同的方案，需求分析阶段得到的数据流图是设想各种可能方案的基础。然后分析员从这些供选择的方案中选取若干个合理的方案，为每个合理的方案都准备一份系统流程图，列出组成系统的所有物理元素，进行成本／效益分析，并且制定实现这个方案的进度计划。分析员应该综合分析比较这些合理的方案，从中选出一个最佳方案向用户和使用部门负责人推荐。如果用户和使用部门的负责人接受了推荐的方案，分析员应该进一步为这个最佳方案设计软件结构，通常，设计出初步的软件结构后还要多方改进，从而得到更合理的结构，进行必要的数据库设汁，确定测试要求并且制定测试计划。 从上面的叙述中不难看出，在详细设计之前先进行总体设计的必要性：可以站在全局高度上，花较少成本，从较抽象的层次上分析对比多种可能的系统实现方案和软件结构，从中选出最佳方案和最合理的软件结构，从而用较低成本开发出较高质量的软件系统。 5 .1 设计过程 总体设计过程通常由两个主要阶段组成：系统设计阶段，确定系统的具体实现方案；结构没计阶段，确定软件结构。典型的总体设计过程包括下述 9 个步骤： 1 .设想代选择的方案 如何实现要求的系统呢，在总体设计阶段分析员应该考虑各种可能的实现方案，并且力求从中选出最佳方案。在总体设计阶段开始时只有系统的逻辑模型，分析员有充分的自由分析比较不同的物理实现方案，一旦选出了最佳的方案，将能大大提高系统的性能／价格比。 需求分析阶段得出的数据流图是总体设计的极好的出发点。 设想供选择的方案的一种常用的方法是，设想把数据流图中的处理分组的各种可能的方法，抛弃在技术上行不通的分组方法(例如，组内不同处理的执行时间不相容)，余下的分组方法代表可能的实现策略，并且可以启示供选择的物理系统。 2 .选取合理的方案 应该从...
