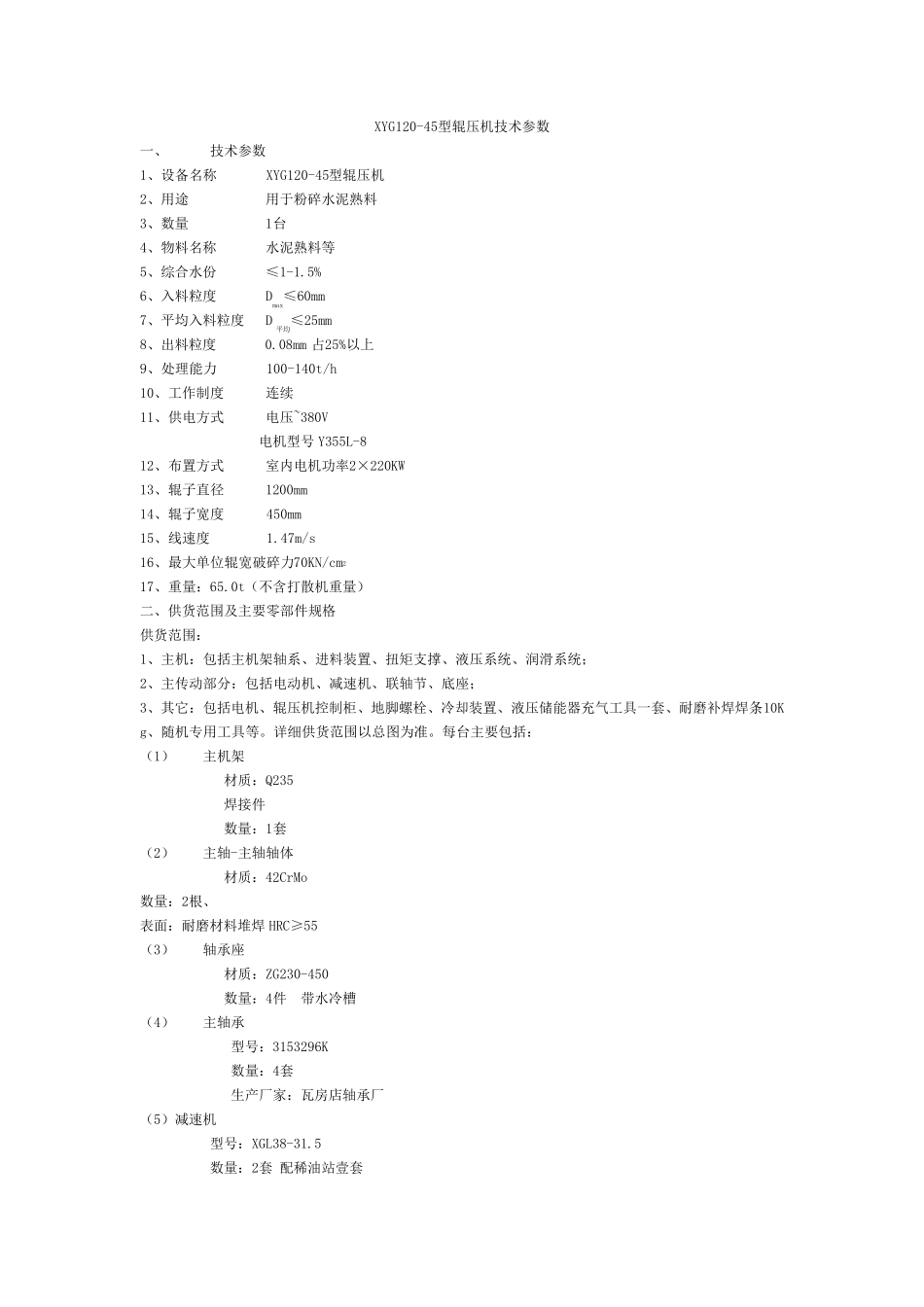

XYG120-45型辊压机技术参数 一、 技术参数 1、设备名称 XYG120-45型辊压机 2、用途 用于粉碎水泥熟料 3、数量 1台 4、物料名称 水泥熟料等 5、综合水份 ≤1-1.5% 6、入料粒度 Dmax≤60mm 7、平均入料粒度 D平均≤25mm 8、出料粒度 0.08mm 占25%以上 9、处理能力 100-140t/h 10、工作制度 连续 11、供电方式 电压~380V 电机型号Y355L-8 12、布置方式 室内电机功率2×220KW 13、辊子直径 1200mm 14、辊子宽度 450mm 15、线速度 1.47m/s 16、最大单位辊宽破碎力70KN/cm2 17、重量：65.0t（不含打散机重量） 二、供货范围及主要零部件规格 供货范围： 1、主机：包括主机架轴系、进料装置、扭矩支撑、液压系统、润滑系统； 2、主传动部分：包括电动机、减速机、联轴节、底座； 3、其它：包括电机、辊压机控制柜、地脚螺栓、冷却装置、液压储能器充气工具一套、耐磨补焊焊条10Kg、随机专用工具等。详细供货范围以总图为准。每台主要包括： （1） 主机架 材质：Q235 焊接件 数量：1套 （2） 主轴-主轴轴体 材质：42CrMo 数量：2根、 表面：耐磨材料堆焊HRC≥55 （3） 轴承座 材质：ZG230-450 数量：4件 带水冷槽 （4） 主轴承 型号：3153296K 数量：4套 生产 厂 家 ：瓦 房 店 轴承厂 （5）减速机 型号：XGL38-31.5 数量：2套 配 稀 油 站 壹 套 生产厂家：湖北荆州减速机厂 （6）主电机 型号：Y355L-8（西门子合资） 数量：2台 （7）万向节传动轴 数量：2套 （8）电机底座 数量：2件 （9）液压系统 型号：液压站16MPa，流量：20L/min 数量：1套 电动机：Y132S-4-5.5KW 1台 （10）地脚螺栓 数量：1套 （11）测温元件 型号：pt-100 数量：轴承部位4件，减速机部位2件 （12）自动干油润滑系统 数量：1套 电动机：YS7714-J 370W 1台 （13）辊隙检测—感应式传感器 型号：HKB-80，行程：80mm，输出4~20mA 精度：0.1% （14）液压系统工作压力检测—压力传感器 （15）减速机润滑系统 数量：1套 电动机：Y80L-4-0.75KW 1台 三、制造标准及技术要求 1、辊子主体为42CrMo 锻打件，加工正火热处理，硬度达 HB220~260，主轴表面堆焊有耐磨材料，主轴采用中空冷却水冷却。 2、机架结构由上下横梁及左右立柱组成，由承载销加高强度螺栓组联接为一整体框架焊接结构，主机架材料主要为 Q235钢板。 3、主机架焊接后应做整体消除应力处理。 4、为保障...
