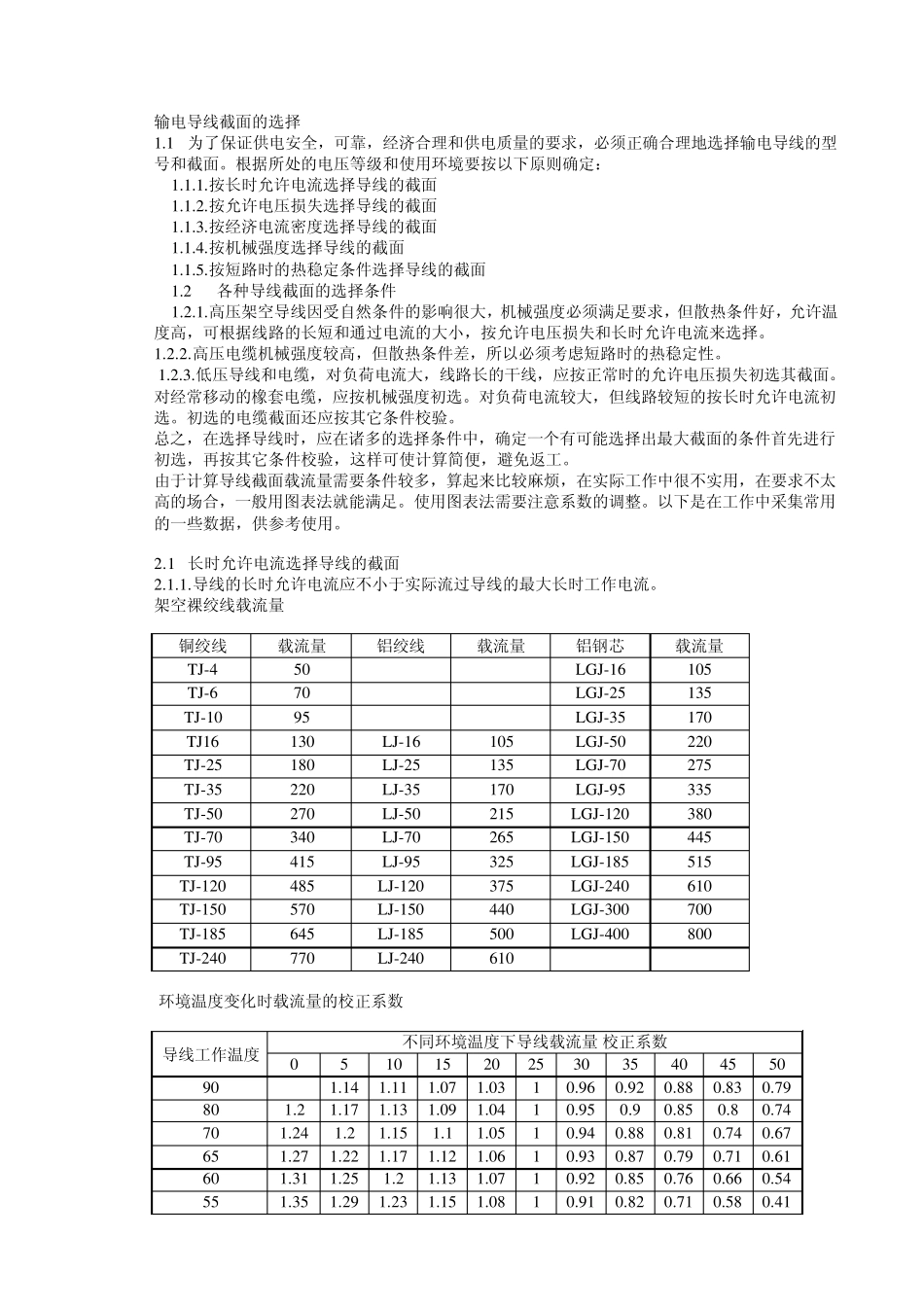

输电导线截面的选择 1.1 为了保证供电安全，可靠，经济合理和供电质量的要求，必须正确合理地选择输电导线的型号和截面。根据所处的电压等级和使用环境要按以下原则确定： 1.1.1.按长时允许电流选择导线的截面 1.1.2.按允许电压损失选择导线的截面 1.1.3.按经济电流密度选择导线的截面 1.1.4.按机械强度选择导线的截面 1.1.5.按短路时的热稳定条件选择导线的截面 1.2 各种导线截面的选择条件 1.2.1.高压架空导线因受自然条件的影响很大，机械强度必须满足要求，但散热条件好，允许温度高，可根据线路的长短和通过电流的大小，按允许电压损失和长时允许电流来选择。 1.2.2.高压电缆机械强度较高，但散热条件差，所以必须考虑短路时的热稳定性。 1.2.3.低压导线和电缆，对负荷电流大，线路长的干线，应按正常时的允许电压损失初选其截面。对经常移动的橡套电缆，应按机械强度初选。对负荷电流较大，但线路较短的按长时允许电流初选。初选的电缆截面还应按其它条件校验。 总之，在选择导线时，应在诸多的选择条件中，确定一个有可能选择出最大截面的条件首先进行初选，再按其它条件校验，这样可使计算简便，避免返工。 由于计算导线截面载流量需要条件较多，算起来比较麻烦，在实际工作中很不实用，在要求不太高的场合，一般用图表法就能满足。使用图表法需要注意系数的调整。以下是在工作中采集常用的一些数据，供参考使用。 2.1 长时允许电流选择导线的截面 2.1.1.导线的长时允许电流应不小于实际流过导线的最大长时工作电流。 架空裸绞线载流量 铜绞线 载流量 铝绞线 载流量 铝钢芯 载流量 T J-4 50 L GJ-16 105 T J-6 70 L GJ-25 135 T J-10 95 L GJ-35 170 T J16 130 L J-16 105 L GJ-50 220 T J-25 180 L J-25 135 L GJ-70 275 T J-35 220 L J-35 170 L GJ-95 335 T J-50 270 L J-50 215 L GJ-120 380 T J-70 340 L J-70 265 L GJ-150 445 T J-95 415 L J-95 325 L GJ-185 515 T J-120 485 L J-120 375 L GJ-240 610 T J-150 570 L J-150 440 L GJ-300 700 T J-185 645 L J-185 500 L GJ-400 800 T J-240 770 L J-240 610 环境温度变化时载流量的校正系数 导线工作温度 不同环境温度下导线载流量 校正系数 0 5 10 15 20 25 30 35 40 45 50 90 1.14 1.11 1.07 1.03 1 0.96 0.92 0.8...
