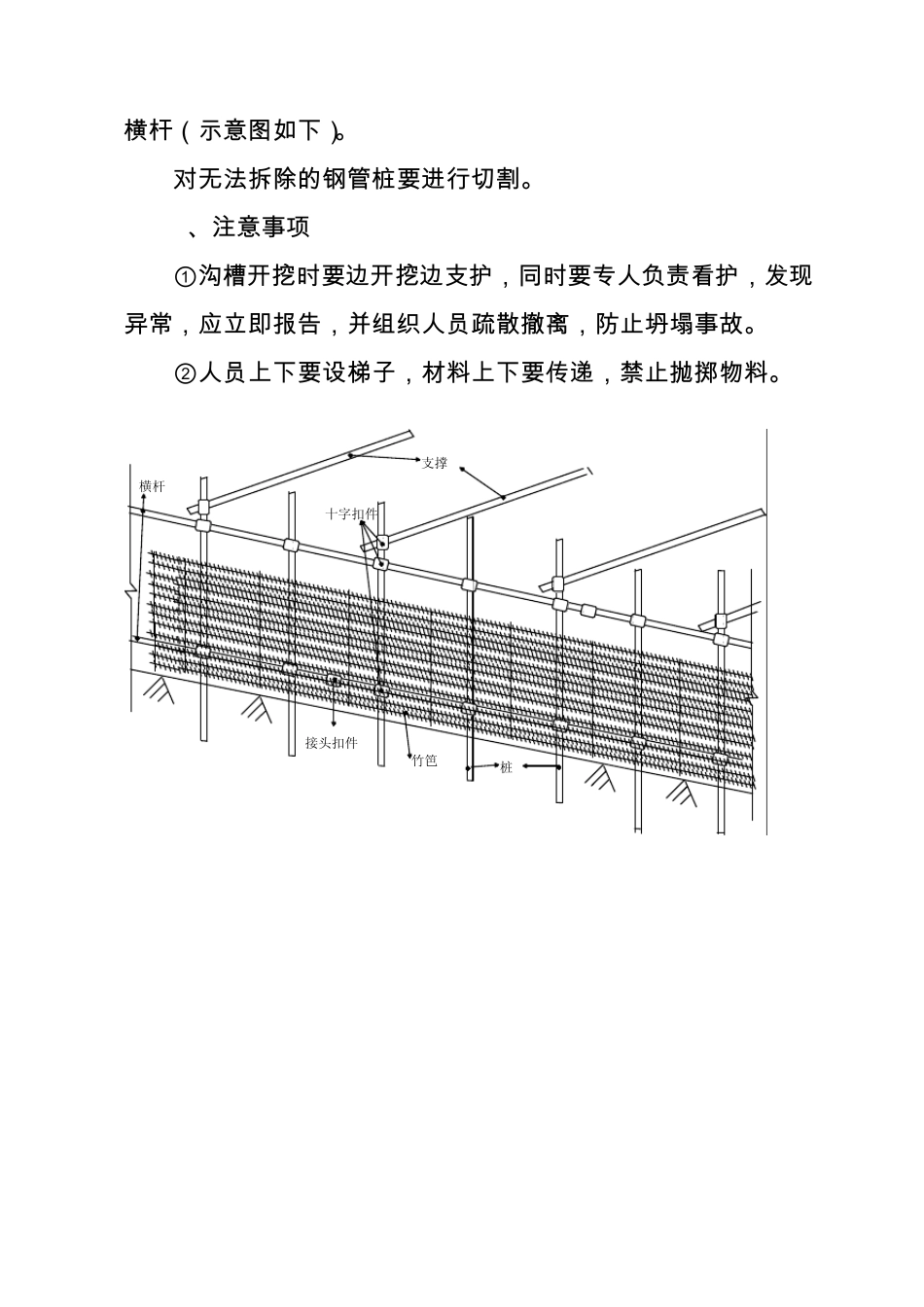

边 坡 钢 管 支 护 施 工 方 案 1、 工 程 概 况 青 阳 县 土 出 干 沟 排 水 改 造 工 程 定 溪 巷K0＋ 010～ K0＋ 060和K0＋ 080～ K0＋ 200段 ， 边 坡 可 挖 深 度 为3～ 4m， 边 坡 距 离南 侧 住 户 房 屋 约 为 1.5m～ 2m， 土 质 为 回 填 土 ， 土 质 松 散 ， 故 要采 取 加 固 边 坡 支 护 。 2、 边 坡 支 护 ①为 保 证 施 工 及 住 户 房 屋 安 全 ， 对 南 侧 边 坡 采 用 钢 管 支 护 ，材 料 选 用 φ48壁 厚5mm的 钢 管 ， 竹 笆 为0.8m宽 ×长 1.5m， 长2m×8cm宽 ×厚 4cm的 杉 木 。 ② 在 沟 槽 开 挖 至 设 计 标 高 后 ， 打 入 3.5m～ 4.5m的 钢 管 桩 ，间 距 0.8m， 打 入 基 底 土 层 深 度 不 于 0.5m， 依 次 排 列 竹 笆 ， 钢管 桩 上 部 设 置 一 横 向 钢 管 ， 与 钢 管 桩 采 用 十 字 扣 件 联 接 ， 横 和 同钢 管 采 用 接 头 机 件 联 接 ， 横 向 支 撑 采 用 6m长 的 钢 管 支 撑 ， 以 保证 钢 管 桩 的 稳 定 性 ， 间 距 为1.8m， 对 于 竹 笆 与 桩 之 间 的 缝 ， 待采 用 方 木 入 。 ③ 对 K0＋ 020处 和 K0＋ 170两处 边 坡 距 房 屋 较近处 ， 在 支护 拆除前采 用 C15砼加 固 。 ④支 护 拆除， 待 箱函、 排 污水 管 道施 工 完毕， 对 钢 管 进行拆除， 采 用 人工 起吊的 方 法依 次 进行拆除， 钢 管 桩 首先拆除支 撑 和横 杆 （ 示 意 图 如 下 ）。 对 无 法 拆 除 的 钢 管 桩 要 进 行 切 割 。 3、 注 意 事 项 ①沟槽开挖时要 边开挖边支护，同时要 专人负责看护，发现异常，应立即报告，并组织人员疏散撤离，防止坍塌事 故。 ②人员上下 要 设梯子，材料上下 要 传递，禁止抛掷物料。 支撑桩接头扣件十字扣件竹笆横杆 青 阳 县土邮干沟排水改造工程 边 坡 钢 管 支 护 施 工 方 案 石台县第一建筑安装有限公司 二○一○年十一月 边 坡钢管支护施工方案 编制人： 审核人： 批准人： 年 月 日 施工方案报审表 工程名称：青阳县土邮干沟排水改造工程 致：青阳县监理公司 我单位已按要求完成了，青阳县土邮干沟排水改造工程边坡钢管支护工程施工方案的编制工作，请予以审查。 施工单位 石台一建土邮干沟排水改造工程项目部 项目经理 日 期 专业监理工程师审核意见： 专业监理工程师： 日 期： 总监理工程师审查意见： 项目监理机构： 总监理工程师： 日 期：
