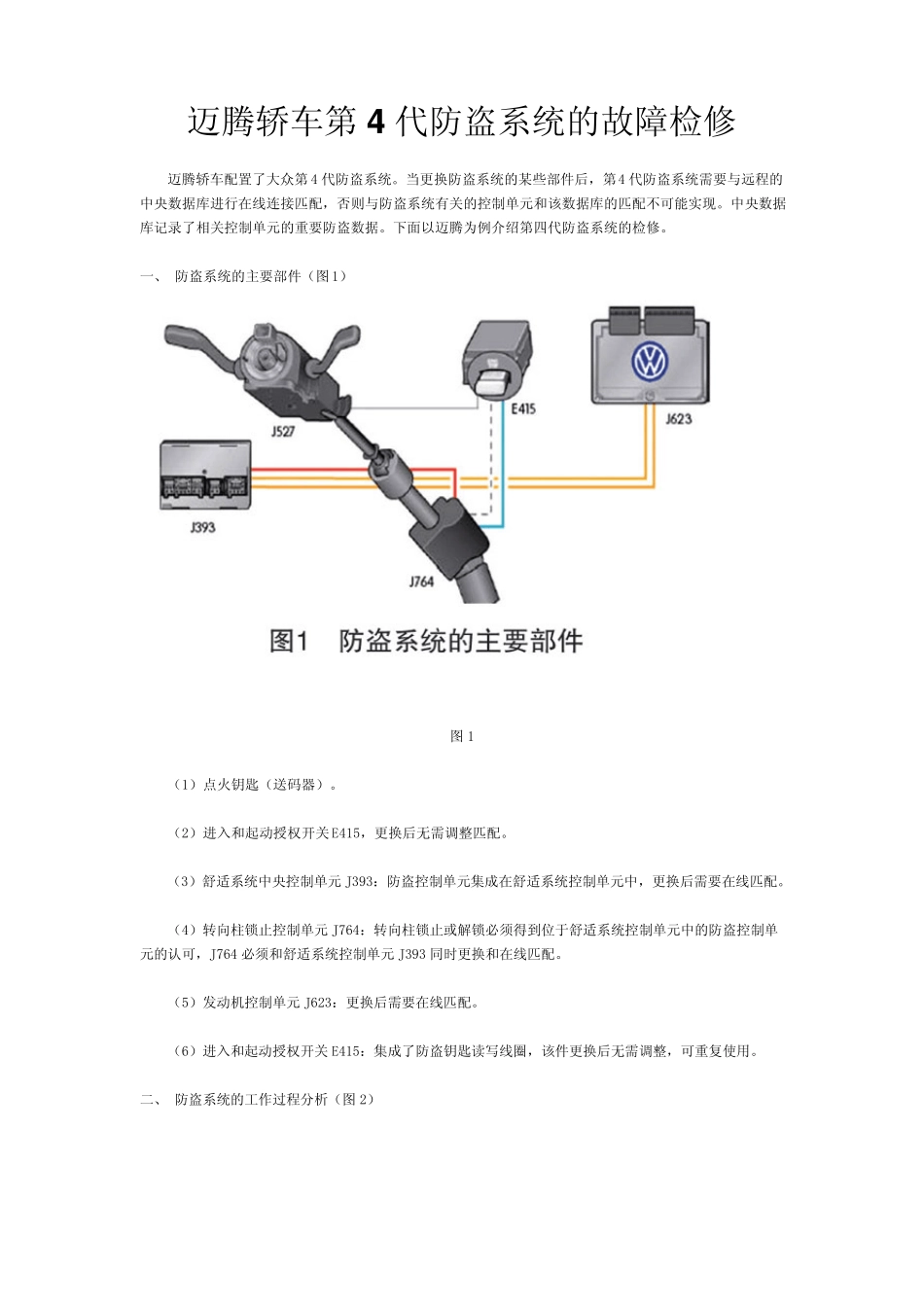

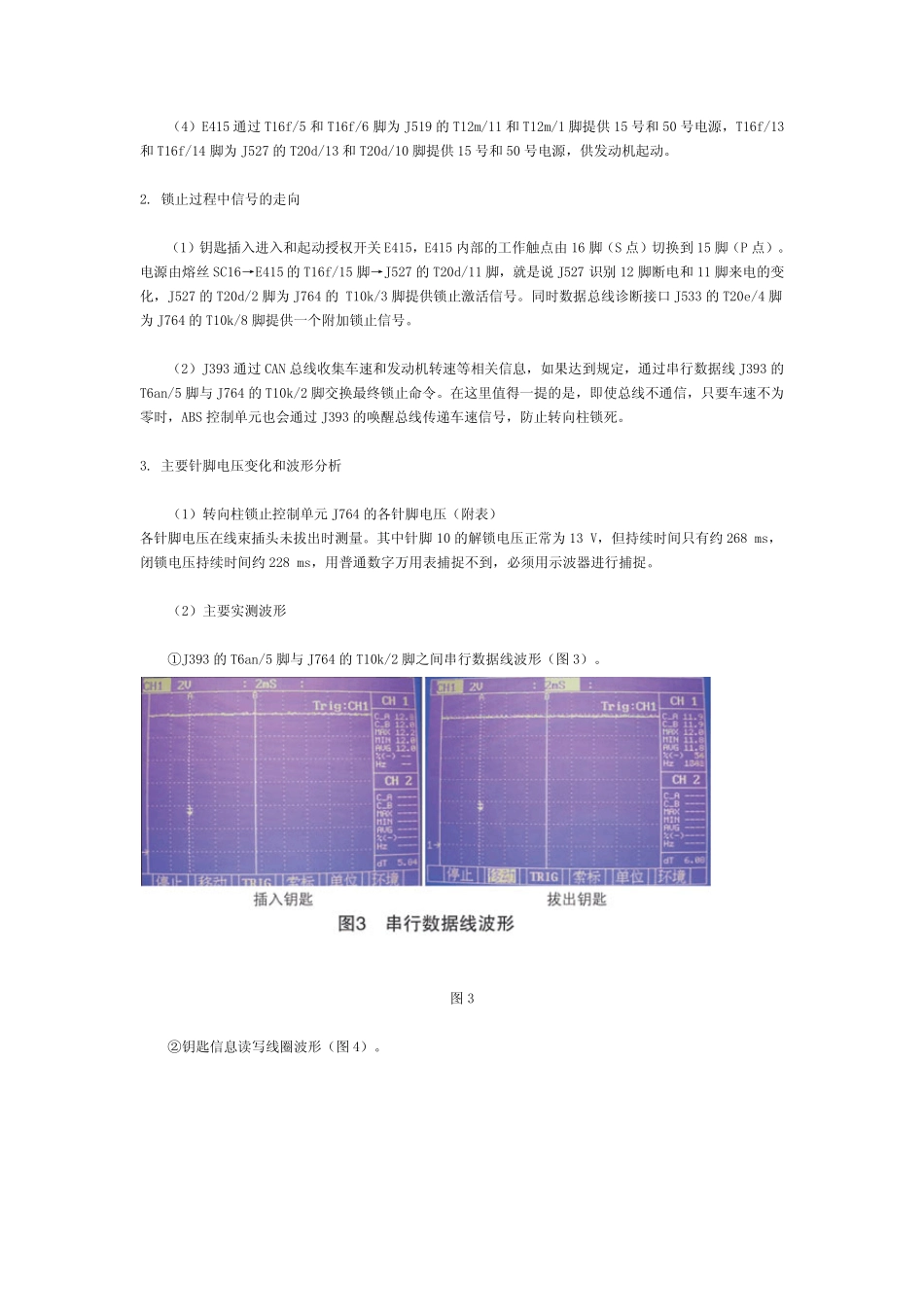

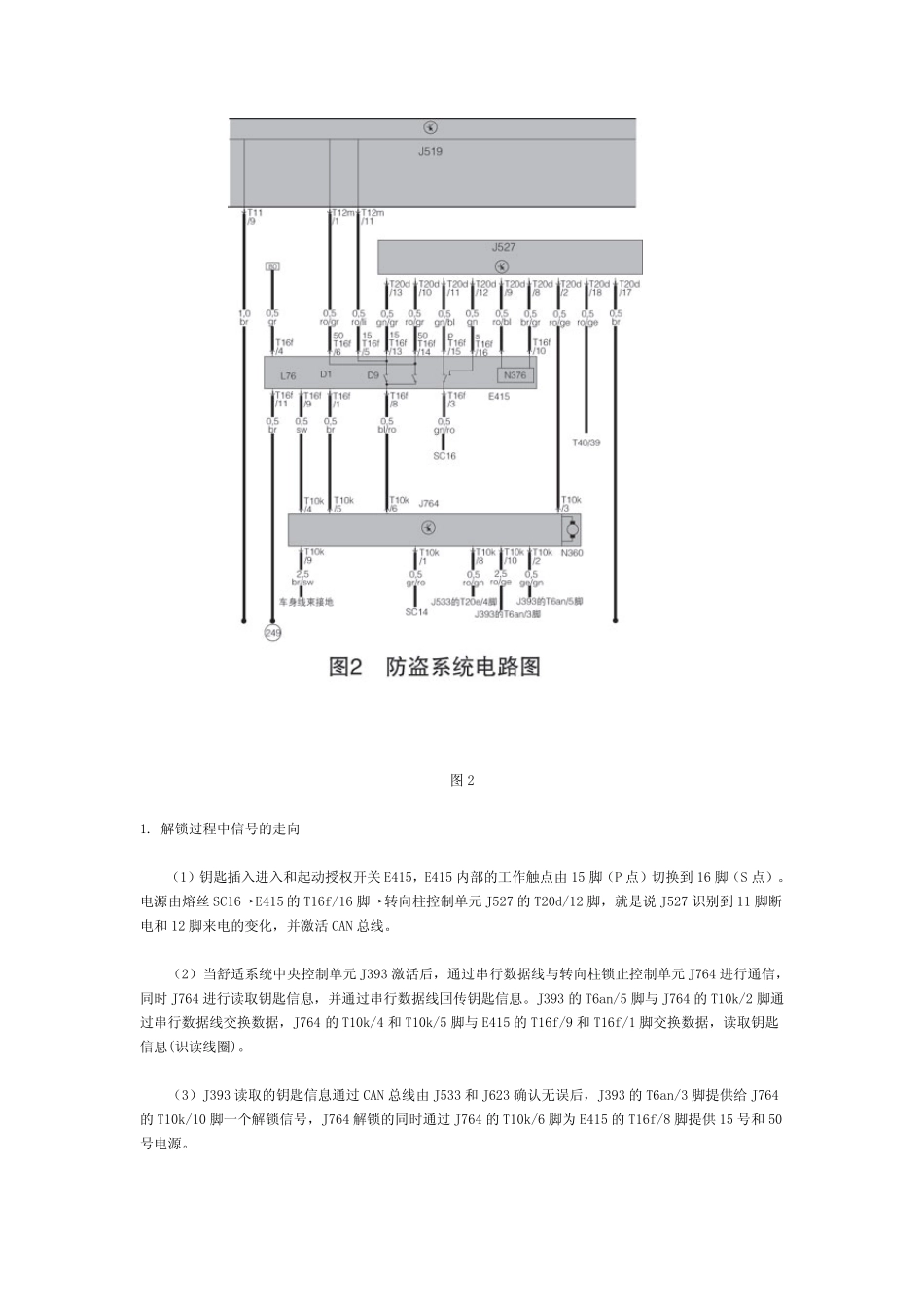

迈腾轿车第4 代防盗系统的故障检修 迈腾轿车配置了大众第4 代防盗系统。当更换防盗系统的某些部件后，第4 代防盗系统需要与远程的中央数据库进行在线连接匹配，否则与防盗系统有关的控制单元和该数据库的匹配不可能实现。中央数据库记录了相关控制单元的重要防盗数据。下面以迈腾为例介绍第四代防盗系统的检修。 一、 防盗系统的主要部件（图 1） 图 1 （1）点火钥匙（送码器）。 （2）进入和起动授权开关E415，更换后无需调整匹配。 （3）舒适系统中央控制单元J393：防盗控制单元集成在舒适系统控制单元中，更换后需要在线匹配。 （4）转向柱锁止控制单元J764：转向柱锁止或解锁必须得到位于舒适系统控制单元中的防盗控制单元的认可，J764 必须和舒适系统控制单元J393 同时更换和在线匹配。 （5）发动机控制单元J623：更换后需要在线匹配。 （6）进入和起动授权开关E415：集成了防盗钥匙读写线圈，该件更换后无需调整，可重复使用。 二、 防盗系统的工作过程分析（图 2） 图2 1. 解锁过程中信号的走向 （1）钥匙插入进入和起动授权开关E415，E415 内部的工作触点由15 脚（P 点）切换到16 脚（S 点）。电源由熔丝SC16→E415 的T16f/16 脚→转向柱控制单元 J527 的T20d/12 脚，就是说 J527 识别到11 脚断电和12 脚来电的变化，并激活 CAN 总线。 （2）当舒适系统中央控制单元 J393 激活后，通过串行数据线与转向柱锁止控制单元 J764 进行通信，同时 J764 进行读取钥匙信息，并通过串行数据线回传钥匙信息。J393 的T6an/5 脚与 J764 的T10k/2 脚通过串行数据线交换数据，J764 的T10k/4 和T10k/5 脚与 E415 的T16f/9 和T16f/1 脚交换数据，读取钥匙信息(识读线圈)。 （3）J393 读取的钥匙信息通过CAN 总线由J533 和J623 确认无误后，J393 的T6an/3 脚提供给 J764的T10k/10 脚一个解锁信号，J764 解锁的同时通过J764 的T10k/6 脚为 E415 的T16f/8 脚提供 15 号和50号电源。 （4）E415 通过T16f/5 和T16f/6 脚为J519 的T12m/11 和T12m/1 脚提供15 号和50 号电源，T16f/13和T16f/14 脚为J527 的T20d/13 和T20d/10 脚提供15 号和50 号电源，供发动机起动。 2. 锁止过程中信号的走向 （1）钥匙插入进入和起动授权开关E415，E415 内部的工作触点由16 脚（S 点）切换到15 脚（P 点）。电源由熔丝SC16→E415 的T16f/15 脚→J527 的T20d/11 脚，就是...
