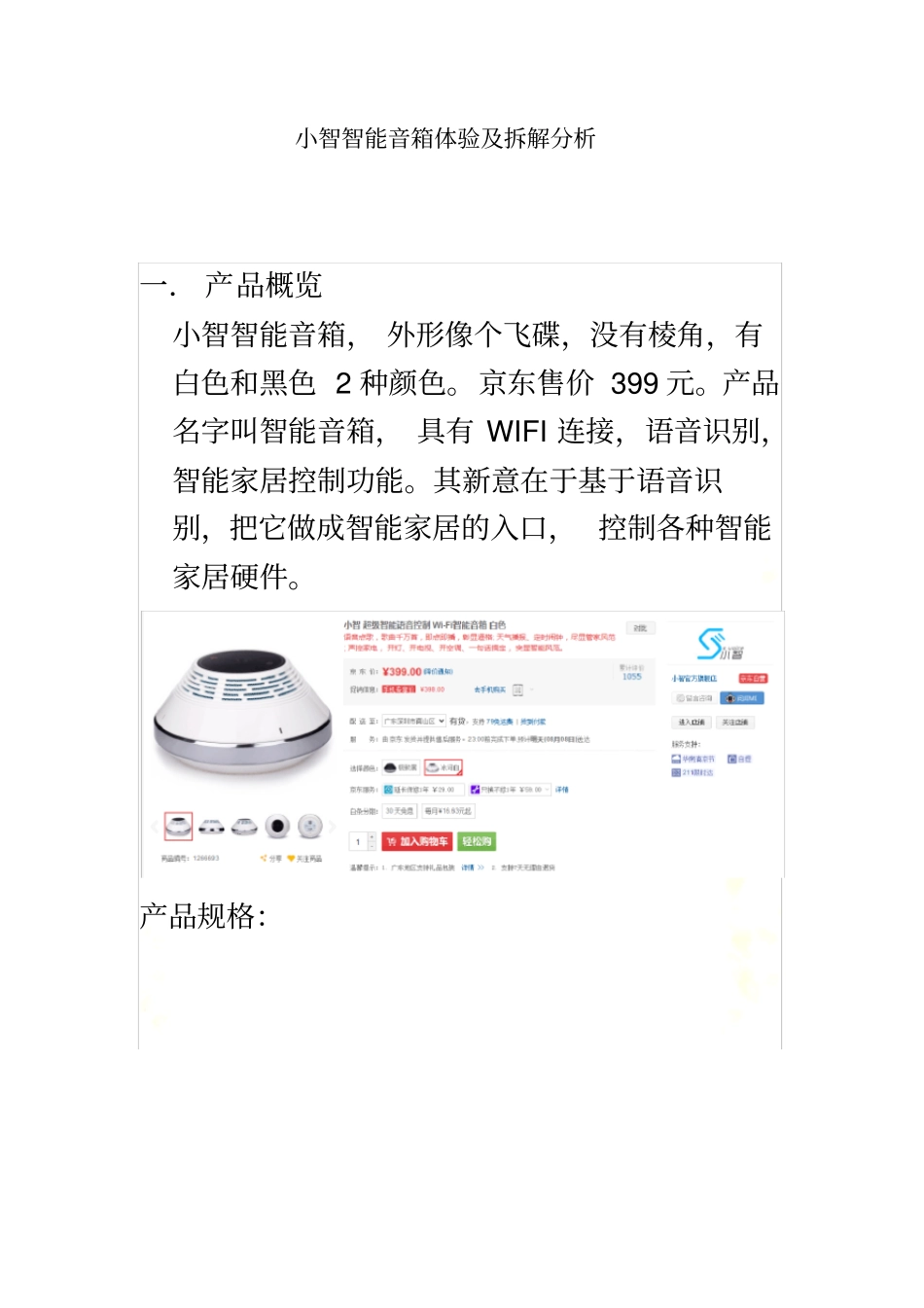

智能音箱拆解分析_第2页
2/8

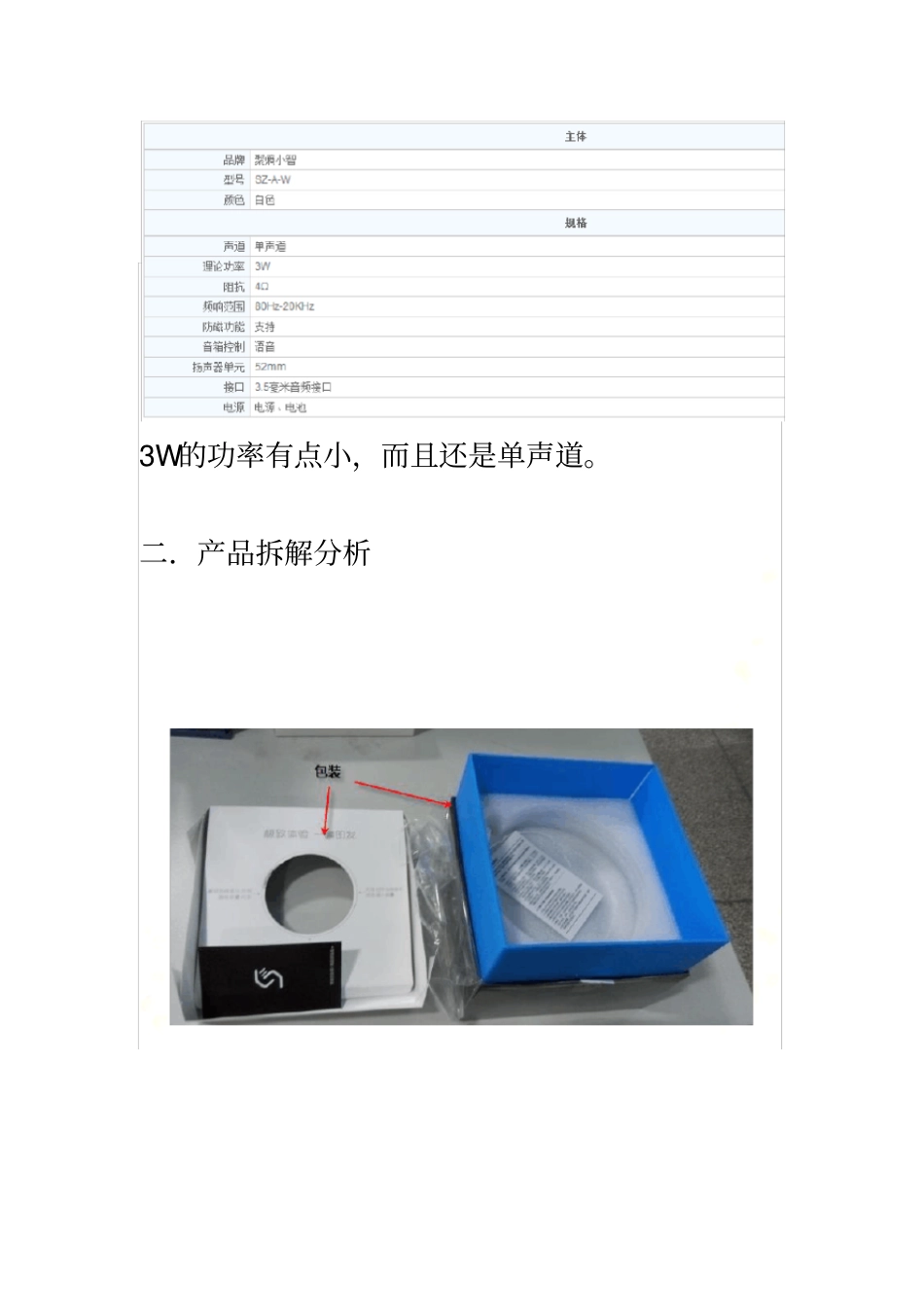

智能音箱拆解分析_第3页
3/8
智能音箱拆解分析小智智能音箱体验及拆解分析一. 产品概览小智智能音箱, 外形像个飞碟,没有棱角,有白色和黑色 2 种颜色。京东售价 399 元。产品名字叫智能音箱, 具有 WIFI 连接,语音识别,智能家居控制功能。其新意在于基于语音识别,把它做成智能家居的入口, 控制各种智能家居硬件。产品规格:3W的功率有点小,而且还是单声道。二.产品拆解分析产品以 RK3066平板方案设计,加上语音外围。3 个原理框架图:三.产品成本分析成本估算如下:贴片序号项目规格数量单位单价金额备注外围充电器5V 4A1个2020音频线3.5mm莲花1个22结构件外壳上壳,下壳,喷油1套1010配重铁铁,环形1个22锂电池3.7v ,2800mAh,聚合物1个18.218.2橡胶圈橡胶圈1个33镜片镜片1个2.52.5喇叭4欧姆,3W1个33音腔音腔1个33MIC麦克风+胶套2个24主板PCB主板2层板1块55核心板4层板1块55CPURK30661个2525DRAM256Mbit*8*4=1GB DDR3 (PC)4个6.8227.28FLASHH27UBG8T2BTR_F26 32Gb(4GB新版)_MLC1个15.515.5PMUTPS6591021个4.54.5晶体32K,32151个0.30.3晶体24M,32251个0.30.3远场语音处理器科胜CX209211个1515SPI flash25Q32FVSIG 32Mbit ,WINBOND1个11WIFI模组RK903(WIFI+BT+FM)1个1212晶体FOR CX20921,32251个0.30.3CODECALC5631,REALTEK,1个2.52.5晶体FOR WIFI模组 ,32251个0.30.3音频功放音频功放 ,FT2820P,上海方泰1个1.51.5背光驱动PT41102个0.51电源DC座1个0.50.5耳机座1个0.50.5连接器4PIN3个0.30.9二极管二极管2个0.51ZIF连接器14PIN1个11开机开关1个1.51.5复位按键1个0.50.5阻容杂散器件1套55面板PCBPCB2层板1块22触摸IC单点触摸 IC3个13ZIF连接器14PIN1个0.50.5FPC排线14PIN1条22LED侧发光16个0.152.464205.0RMB含税加工贴片加工费个7.0RMB含税组装5RMB含税汇总216.98RMB含税小智智能音箱 BOM成本预估5V4ARK3066 A9双核1.6GHz LED灯双语音处理器32Mbit 4GB WIFI音频G 类功放音电池3.5mm耳四.总结 1. 可以语音识别是产品的最大亮点, 使用语音控制产品, 但是需要触摸按键才可以输入,使用不便,语音控制也不便,如果有个触摸屏,交互体验会更好。2. 音质太差, 与 HIFI 差距甚远, 不带立体声。3. 发热量大,耗电快。5. 开关机速度太慢。6. 智能家居控制还不成熟。总之第一代的智能音箱还不成熟。
