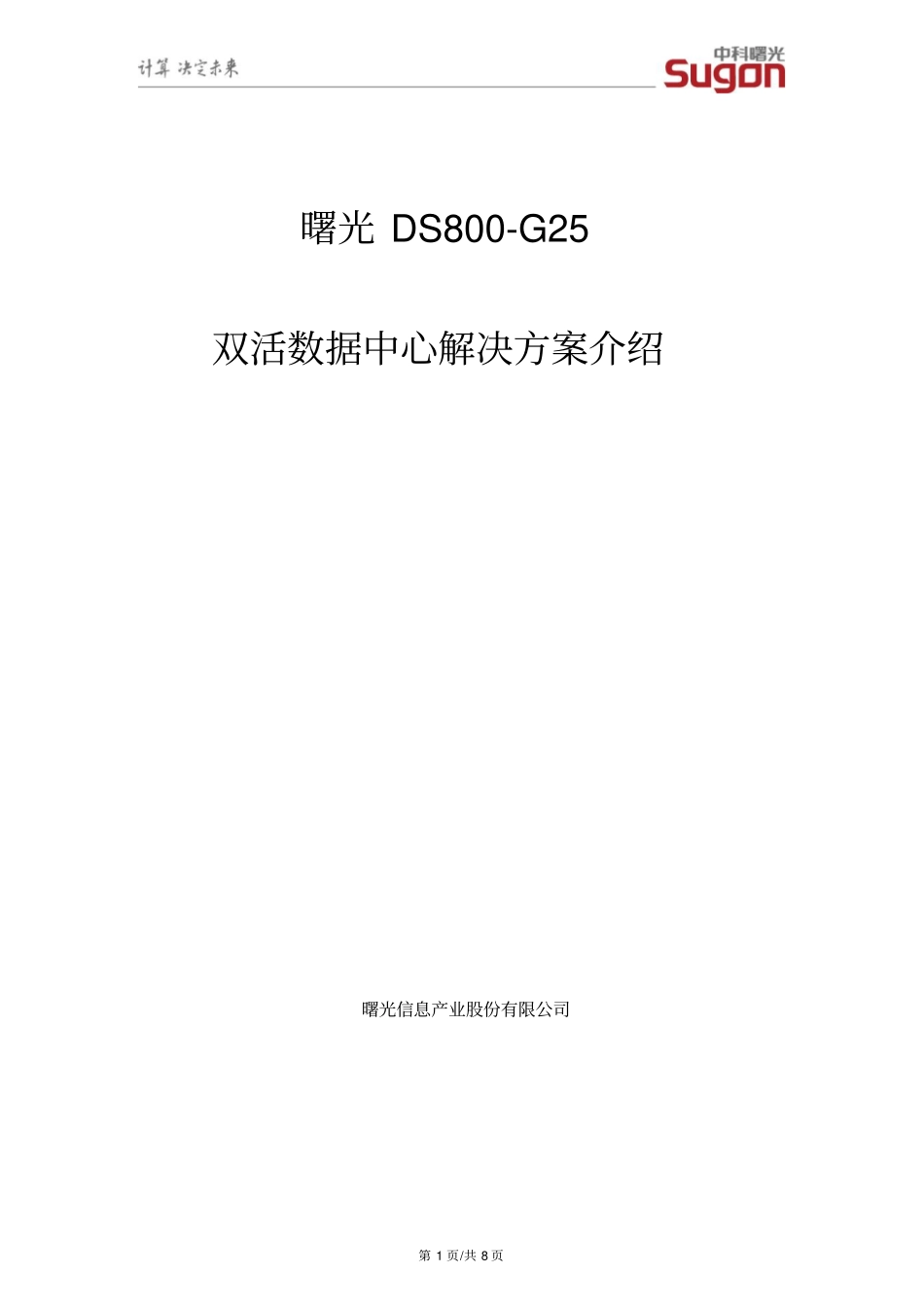

第 1 页/共 8 页曙光 DS800-G25 双活数据中心解决方案介绍曙光信息产业股份有限公司第 2 页/共 8 页1解决方案概述在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是备受关注。尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要二台存储阵列组成高可靠的系统。 一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。这种两台存储都处于运行状态，互为冗余，可相互接管的应用模式一般称之为双活存储。由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎实现。通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。曙光 DS800-G25双活数据中心方案采用创新技术，可以不需要引入任何第三方软硬件，直接通过两台 DS800-G25存储阵列实现两台存储的双活工作，互为冗余。当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO 为 0 。这是一种简单、高效的新型双活存储技术。第 3 页/共 8 页2产品解决方案曙光 DS800-G25双活数据中心方案由两台存储阵列组成，分别对应存储引擎A、引擎 B。存储引擎 A 和 B 上的卷可配置为双活镜像对，中间通过万兆以太网链路进行高速数据同步，数据完全一致。 由于采用虚拟卷技术，双活镜像对中的两个卷对外形成一个虚拟卷。对服务器而言，双活镜像对就是可以通过多条路径访问的同一个数据卷，服务器可以同时对双活镜像对中两个卷进行读写访问。组成双活镜像系统的两台存储互为冗余，当其中一台存储阵列发生故障时，可由另一台存储阵列直接接管业务。服务器访问双活存储系统可根据实际需要，选用FC、iSCSI 方式，服务器访问存储的SAN 网络与数据同步的万兆网络相互独立，互不干扰。组网说明：1） 服务器部署为双机或集群模式，保证服务器层的高可用，2） 存储与服务器之间的连接可以采用FC、iSCSI 链路，建议部署交换机进行组网；3）存储之间的镜像通道采用10GbE 链路，每个控制器上配置10GbE IO接口卡，采用光纤交叉直第 4 页/共 8 页连的方式，共需要4 根直连光纤；4）组网拓扑5）故障组 A 和故障组 B ...
