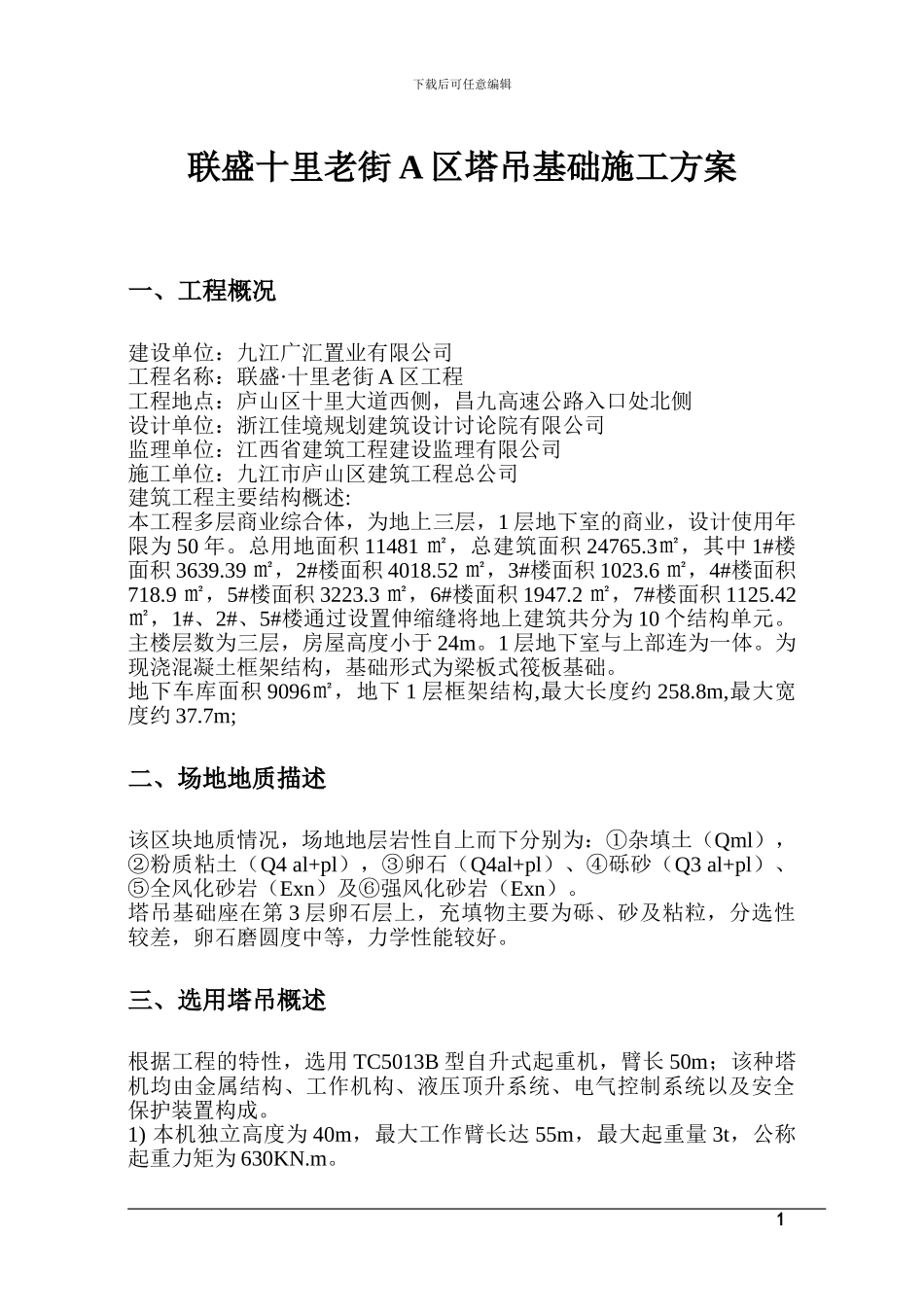

下载后可任意编辑联盛十里老街 A 区塔吊基础施工方案一、工程概况建设单位：九江广汇置业有限公司工程名称：联盛·十里老街 A 区工程 工程地点：庐山区十里大道西侧，昌九高速公路入口处北侧设计单位：浙江佳境规划建筑设计讨论院有限公司 监理单位：江西省建筑工程建设监理有限公司 施工单位：九江市庐山区建筑工程总公司 建筑工程主要结构概述:本工程多层商业综合体，为地上三层，1 层地下室的商业，设计使用年限为 50 年。总用地面积 11481 ㎡，总建筑面积 24765.3㎡，其中 1#楼面积 3639.39 ㎡，2#楼面积 4018.52 ㎡，3#楼面积 1023.6 ㎡，4#楼面积718.9 ㎡，5#楼面积 3223.3 ㎡，6#楼面积 1947.2 ㎡，7#楼面积 1125.42 ㎡，1#、2#、5#楼通过设置伸缩缝将地上建筑共分为 10 个结构单元。主楼层数为三层，房屋高度小于 24m。1 层地下室与上部连为一体。为现浇混凝土框架结构，基础形式为梁板式筏板基础。地下车库面积 9096㎡，地下 1 层框架结构,最大长度约 258.8m,最大宽度约 37.7m;二、场地地质描述该区块地质情况，场地地层岩性自上而下分别为：①杂填土（Qml），②粉质粘土（Q4 al+pl），③卵石（Q4al+pl）、④砾砂（Q3 al+pl）、⑤全风化砂岩（Exn）及⑥强风化砂岩（Exn）。塔吊基础座在第 3 层卵石层上，充填物主要为砾、砂及粘粒，分选性较差，卵石磨圆度中等，力学性能较好。三、选用塔吊概述根据工程的特性，选用 TC5013B 型自升式起重机，臂长 50m；该种塔机均由金属结构、工作机构、液压顶升系统、电气控制系统以及安全保护装置构成。1) 本机独立高度为 40m，最大工作臂长达 55m，最大起重量 3t，公称起重力矩为 630KN.m。1下载后可任意编辑2) 本机采纳液压顶升来实现增加或减少塔身标准节，使塔机能随着建筑高度变化而升降。3）该机设有起升高度限位器，小车变幅限位器，力矩限位器。四、塔吊的限位与布置起重机基础施工采纳由厂方提供的基础施工图进行指导施工，其基础底标高低于相邻建筑物筏板基础底标高，并满足“工程勘查报告”中第 ② 层 粘 土 层 ， 地 基 承 载 力 特 征 直 FAK=350Kpa, 基 床 系 数 K 为55MN/M3 塔吊基础定位布置图一。本计算书主要依据施工图纸及以下法律规范及参考文献编制：《塔式起重机设计法律规范》（GB/T13752-1992）、《地基基础设计法律规范》（GB50007-2024）、《建筑结构荷载法律规范》（GB50009-2001）、《建筑安全...
