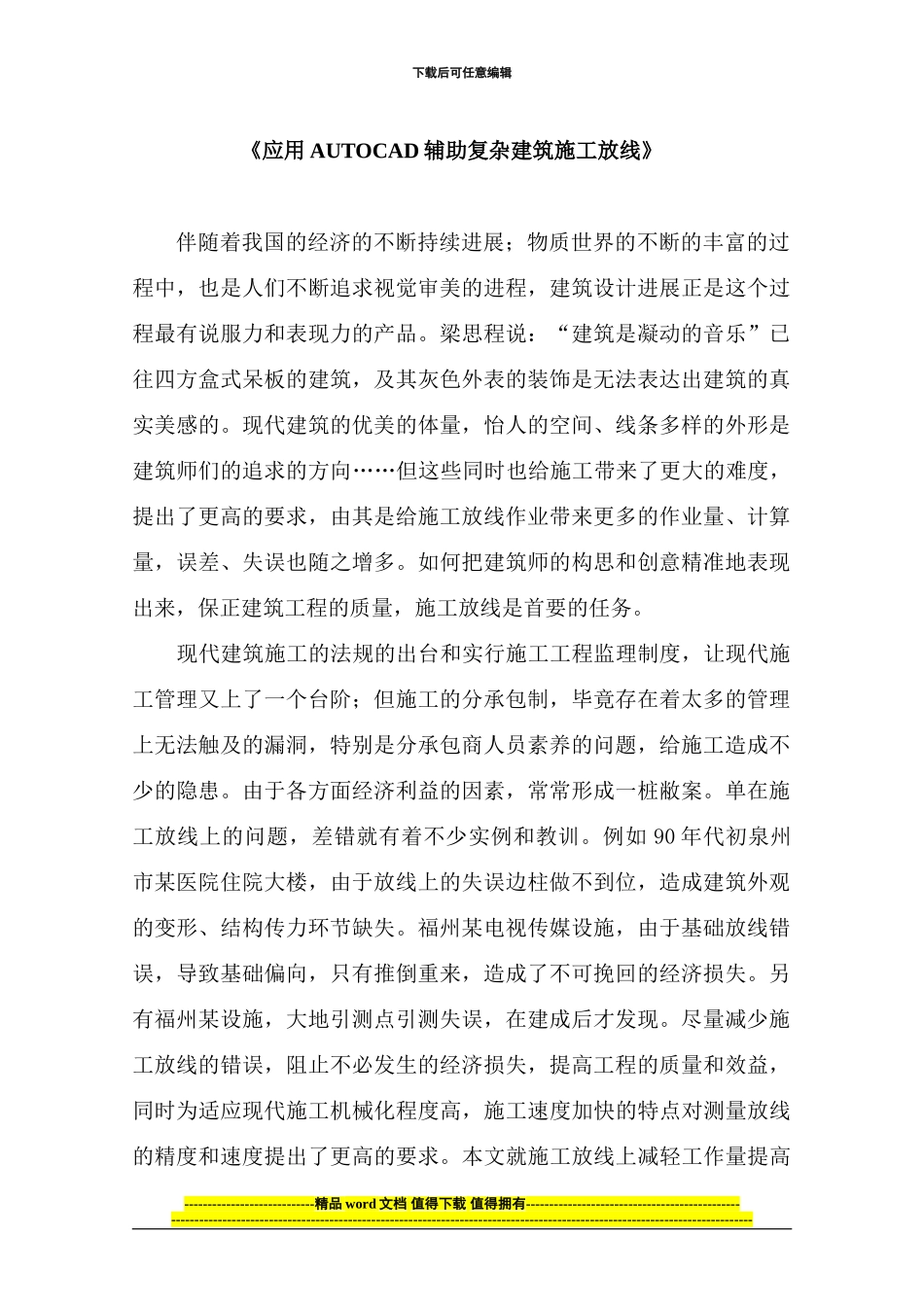

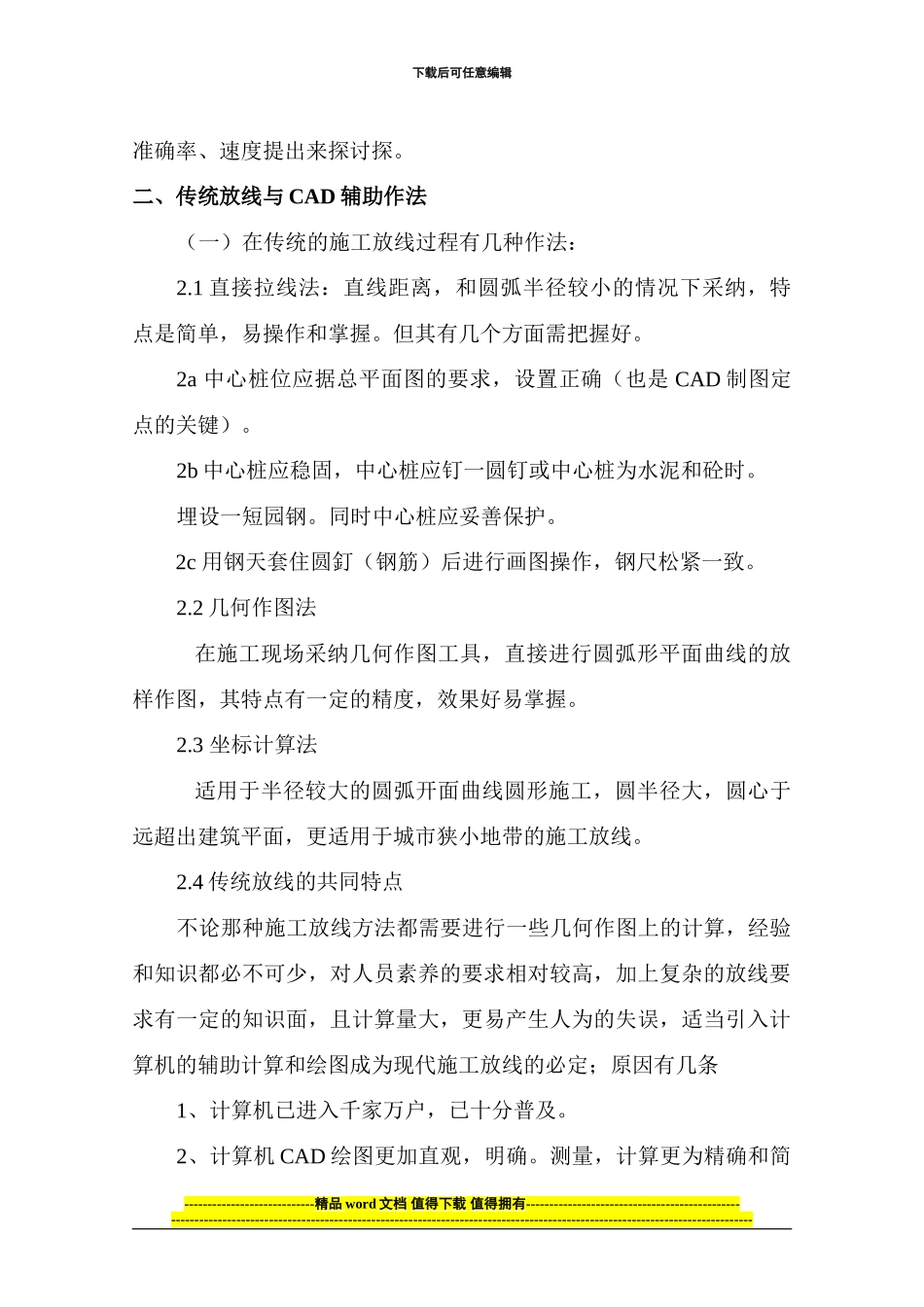

下载后可任意编辑《应用 AUTOCAD 辅助复杂建筑施工放线》 伴随着我国的经济的不断持续进展；物质世界的不断的丰富的过程中，也是人们不断追求视觉审美的进程，建筑设计进展正是这个过程最有说服力和表现力的产品。梁思程说：“建筑是凝动的音乐”已往四方盒式呆板的建筑，及其灰色外表的装饰是无法表达出建筑的真实美感的。现代建筑的优美的体量，怡人的空间、线条多样的外形是建筑师们的追求的方向……但这些同时也给施工带来了更大的难度，提出了更高的要求，由其是给施工放线作业带来更多的作业量、计算量，误差、失误也随之增多。如何把建筑师的构思和创意精准地表现出来，保正建筑工程的质量，施工放线是首要的任务。现代建筑施工的法规的出台和实行施工工程监理制度，让现代施工管理又上了一个台阶；但施工的分承包制，毕竟存在着太多的管理上无法触及的漏洞，特别是分承包商人员素养的问题，给施工造成不少的隐患。由于各方面经济利益的因素，常常形成一桩敝案。单在施工放线上的问题，差错就有着不少实例和教训。例如 90 年代初泉州市某医院住院大楼，由于放线上的失误边柱做不到位，造成建筑外观的变形、结构传力环节缺失。福州某电视传媒设施，由于基础放线错误，导致基础偏向，只有推倒重来，造成了不可挽回的经济损失。另有福州某设施，大地引测点引测失误，在建成后才发现。尽量减少施工放线的错误，阻止不必发生的经济损失，提高工程的质量和效益，同时为适应现代施工机械化程度高，施工速度加快的特点对测量放线的精度和速度提出了更高的要求。本文就施工放线上减轻工作量提高----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑准确率、速度提出来探讨探。二、传统放线与 CAD 辅助作法（一）在传统的施工放线过程有几种作法：2.1 直接拉线法：直线距离，和圆弧半径较小的情况下采纳，特点是简单，易操作和掌握。但其有几个方面需把握好。2a 中心桩位应据总平面图的要求，设置正确（也是 CAD 制图定点的关键）。2b 中心桩应稳固，中心桩应钉一圆钉或中心桩为水泥和砼时。埋设一短园钢。同时中心桩应妥善保护。2c 用钢天套住圆釘（钢筋）后进行画图操作，钢尺松紧一致。2.2 几何作图法 在施工现场采...
