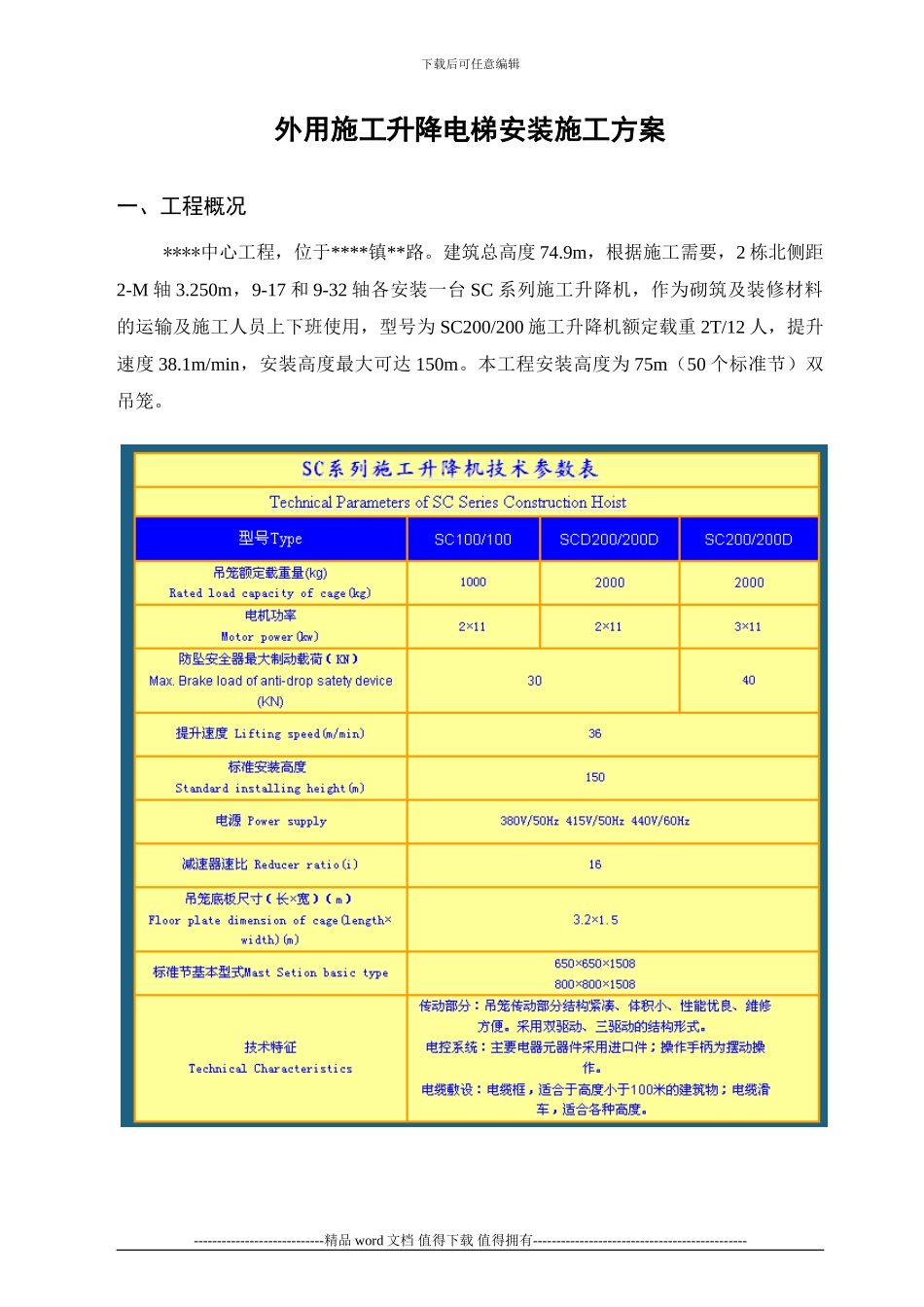

下载后可任意编辑外用施工升降电梯安装施工方案一、工程概况****中心工程，位于****镇**路。建筑总高度 74.9m，根据施工需要，2 栋北侧距2-M 轴 3.250m，9-17 和 9-32 轴各安装一台 SC 系列施工升降机，作为砌筑及装修材料的运输及施工人员上下班使用，型号为 SC200/200 施工升降机额定载重 2T/12 人，提升速度 38.1m/min，安装高度最大可达 150m。本工程安装高度为 75m（50 个标准节）双吊笼。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑二、编制依据;《施工现场临时用电安全技术规程》JGJ46-2024;《建筑施工安全检查标准》JGJ59-99;《建筑施工升降机安装使用拆卸安全技术规程》JGJ215-2024。三、基础1、本工程施工电梯设在地下室顶板上，根据底层楼面梁配筋平面图底层楼面板承载力为 10KN/M2。2、升降机基础平面尺寸为 4200×3800，200 厚 C25 钢筋砼，详见附图。3、升降机自重：① 静载：每个标准节重 158kg，每个吊笼 1650kg；一个吊笼额定载重载荷为 1000kg×2=2000kg静荷载：P 静≈吊笼定额荷载+对重+吊笼自重+标准节重+电缆、电缆导向装置等电缆及导向装置重取以上荷载的 10%。P 静≈2000+2000+1650×2+158×44+1425=4000+3300+6952+1425=16625kg② 动荷载吊笼自重 1650×2=3300kg载 重 2000kg对 寸 重 2000kg取动力系数 λ=2计算式 P 动=(3300+2000+2000)×2=14600kg③ 基础自重 V 砼底板 4×3.7×0.3+上部砼底板 4×3.7×0.1+砼柱 0.3×0.7×2×2=6.76m3 V=6760×2450=16560kg④ 基础应力 δ=(P 静+P 动+V+G/A)=(16625+14600+16560)÷14.8=3228.72kg =3.23T/M2以上验算现场地下室顶板不能满足施工升降机的安装要求，固在地下室用钢管回----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑顶，钢管横距 600，纵距 600，步距 1200，扫地杆距地下室底板面 200，设置剪刀撑，计算书如下： 钢管支架计算书 本支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。加固支架搭设高度为6.70 米。 搭设尺寸为：立杆的横距 b=0.55米，立杆的纵距 l=0.55米，立杆的步距 h=1.50米。 采纳的钢管类型为 Φ48×3.20 。 图1 楼板支撑架立面简...
