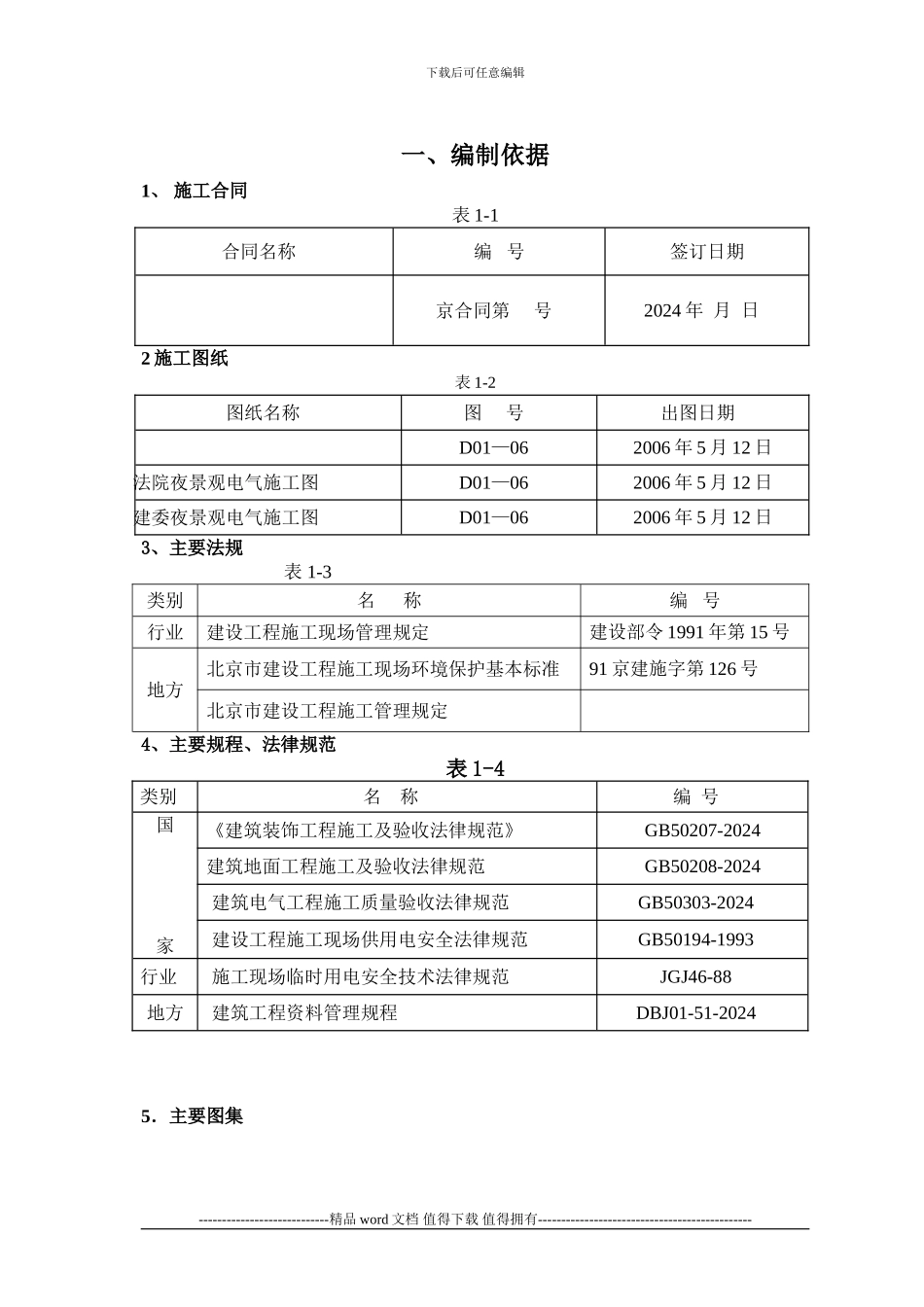

下载后可任意编辑一、编制依据1、 施工合同表 1-1合同名称编 号签订日期京合同第 号2024 年 月 日2 施工图纸表 1-2图纸名称图 号出图日期D01—062006 年 5 月 12 日法院夜景观电气施工图D01—062006 年 5 月 12 日建委夜景观电气施工图D01—062006 年 5 月 12 日3、主要法规 表 1-3类别名 称编 号行业建设工程施工现场管理规定建设部令 1991 年第 15 号地方北京市建设工程施工现场环境保护基本标准91 京建施字第 126 号北京市建设工程施工管理规定4、主要规程、法律规范 表 1-4类别名 称编 号国家《建筑装饰工程施工及验收法律规范》GB50207-2024建筑地面工程施工及验收法律规范GB50208-2024建筑电气工程施工质量验收法律规范GB50303-2024建设工程施工现场供用电安全法律规范GB50194-1993行业施工现场临时用电安全技术法律规范JGJ46-88地方建筑工程资料管理规程DBJ01-51-20245．主要图集----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑表 1-5类别图集名称编号地方华北地区建筑电气通用图集92DQ 系列国家电缆敷设D101-1~7管内管线安装D301-1~2二、概 况1、 工程概况 表 2-1工程名称人民法院办公楼夜景照明工程工程地点法院、建委及城北街道办事处建设单位设计单位北京监督单位施工总承包单位施工范围照明箱以下全部景观照明电气安装工程合同质量目标合 格合同工期2006 年 7 月 25 日开工至 2006 年 9 月 10 日竣工 ，总工期 48 天。2、 设计概况2.1 法院概况 表 2-2照明系统设 计 要 求系统做法管线类别a一层前外墙圆柱正面泛光灯距外墙柱 200mm 膨胀栓固定于室外地坪上 镀锌钢管内穿 VV3*4 电缆，埋地敷设。c前墙两侧玻璃窗前250W 投光灯膨胀螺栓固定于窗台上明配镀锌钢管内穿 VV3*4 电缆c6 层正面外墙条形泛光灯58W安装 6 层外墙底部，胀塞固定明配镀锌钢管内穿 VV3*4 电缆c6 层前墙两端350W 泛光灯用 膨 胀 螺 栓 固 定 在2700*500 竖长条孔内镀锌钢管延屋面女儿墙明配，地面上埋设，内穿电缆a电动门两侧投光灯 400W灯杆上安装，安装于大门两侧，靠围墙边安装镀锌钢管沿围墙明配内穿 5*6 电缆，过大门口埋地。b浮雕前泛光灯 70W扁钢支架胀拴固定现有地面上。镀锌钢管沿围墙明配内穿 3*4 电缆，过大门口埋地。b浮雕前投光灯 70W扁钢支架胀拴固定于现有地...
