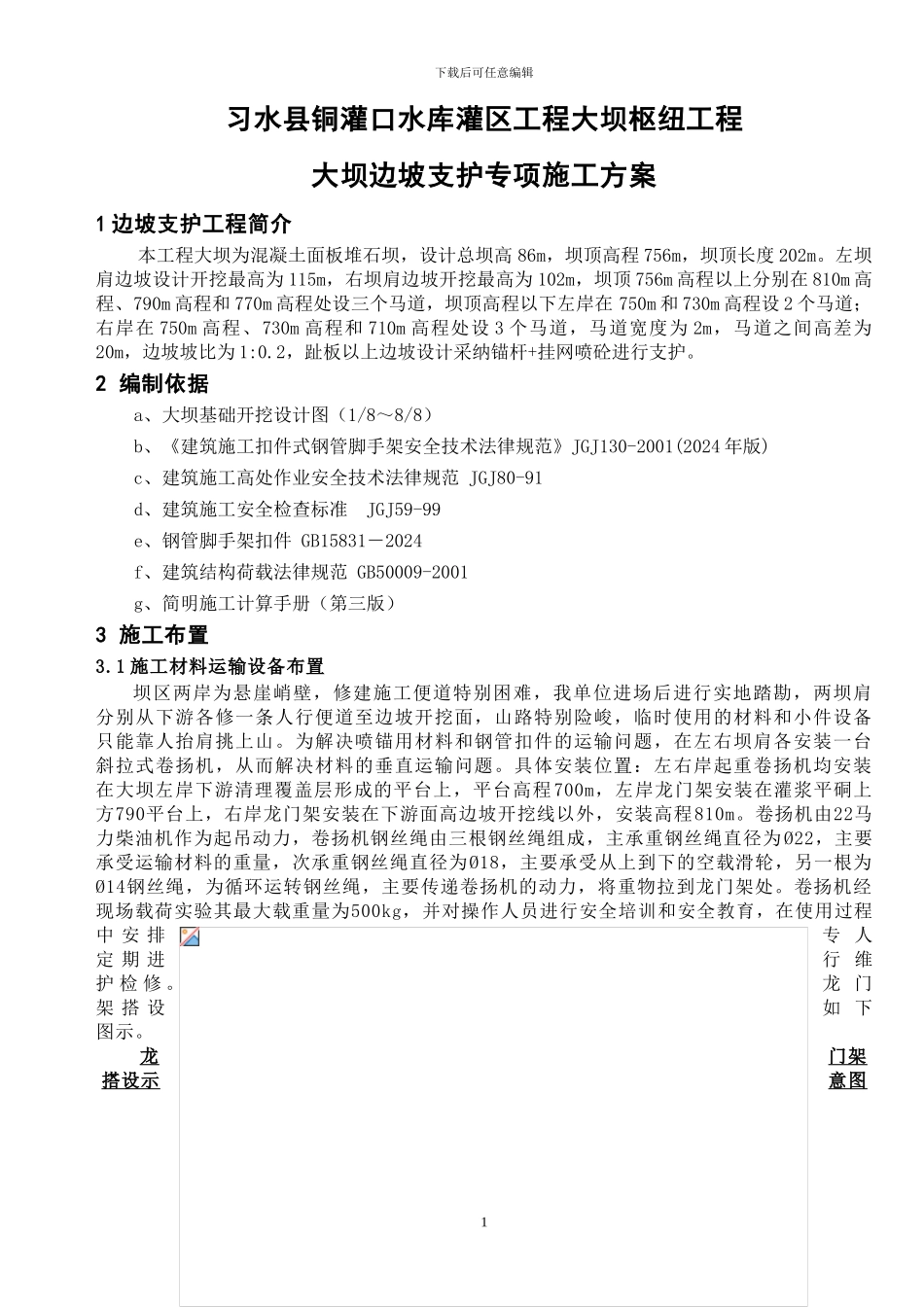

下载后可任意编辑习水县铜灌口水库灌区工程大坝枢纽工程大坝边坡支护专项施工方案1 边坡支护工程简介本工程大坝为混凝土面板堆石坝,设计总坝高 86m,坝顶高程 756m,坝顶长度 202m。左坝肩边坡设计开挖最高为 115m,右坝肩边坡开挖最高为 102m,坝顶 756m 高程以上分别在 810m 高程、790m 高程和 770m 高程处设三个马道,坝顶高程以下左岸在 750m 和 730m 高程设 2 个马道;右岸在 750m 高程、730m 高程和 710m 高程处设 3 个马道,马道宽度为 2m,马道之间高差为20m,边坡坡比为 1:0.2,趾板以上边坡设计采纳锚杆+挂网喷砼进行支护。2 编制依据a、大坝基础开挖设计图(1/8~8/8)b、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001(2024 年版)c、建筑施工高处作业安全技术法律规范 JGJ80-91d、建筑施工安全检查标准 JGJ59-99e、钢管脚手架扣件 GB15831-2024f、建筑结构荷载法律规范 GB50009-2001g、简明施工计算手册(第三版)3 施工布置3.1 施工材料运输设备布置坝区两岸为悬崖峭壁,修建施工便道特别困难,我单位进场后进行实地踏勘,两坝肩分别从下游各修一条人行便道至边坡开挖面,山路特别险峻,临时使用的材料和小件设备只能靠人抬肩挑上山。为解决喷锚用材料和钢管扣件的运输问题,在左右坝肩各安装一台斜拉式卷扬机,从而解决材料的垂直运输问题。具体安装位置:左右岸起重卷扬机均安装在大坝左岸下游清理覆盖层形成的平台上,平台高程700m,左岸龙门架安装在灌浆平硐上方790平台上,右岸龙门架安装在下游面高边坡开挖线以外,安装高程810m。卷扬机由22马力柴油机作为起吊动力,卷扬机钢丝绳由三根钢丝绳组成,主承重钢丝绳直径为 Ø22,主要承受运输材料的重量,次承重钢丝绳直径为Ø18,主要承受从上到下的空载滑轮,另一根为Ø14钢丝绳,为循环运转钢丝绳,主要传递卷扬机的动力,将重物拉到龙门架处。卷扬机经现场载荷实验其最大载重量为500kg,并对操作人员进行安全培训和安全教育,在使用过程中 安 排专 人定 期 进行 维护 检 修 。龙 门架 搭 设如 下图示。龙门架搭设示意图1下载后可任意编辑 3.2 风、水、电布置 3.2.1 施工供风在大坝左岸下游面布置 20m3/min 空压机 2 台形成大坝喷锚砼及锚杆造孔供风站,敷设φ100 钢管接入喷混凝土工作面,再用高压橡胶管接到砼喷浆机或锚杆造孔处,形成两坝肩边坡喷锚砼及锚杆造孔供风系统。 3.2.2 施工供水在两坝...
