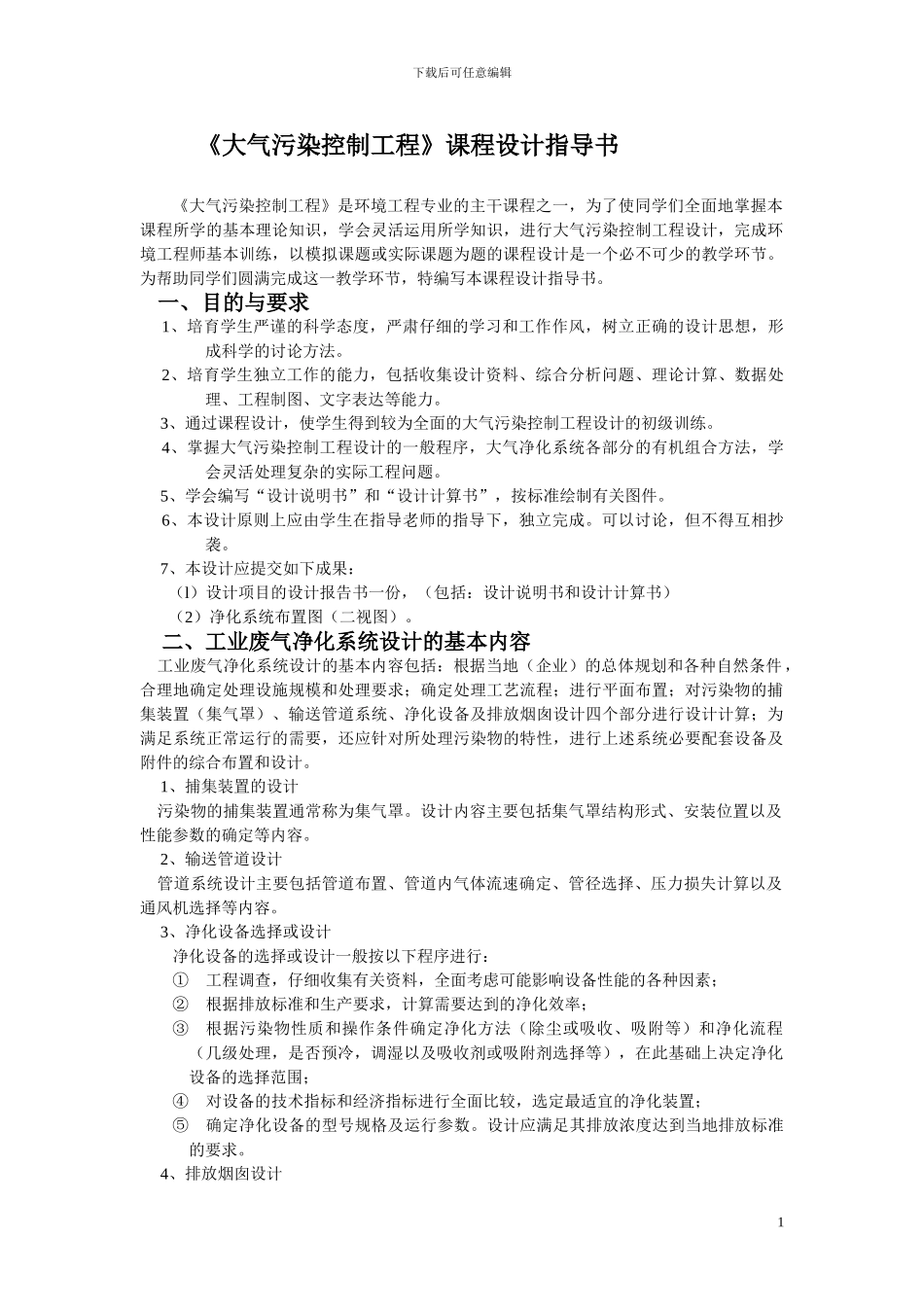

下载后可任意编辑 《大气污染控制工程》课程设计指导书 《大气污染控制工程》是环境工程专业的主干课程之一,为了使同学们全面地掌握本课程所学的基本理论知识,学会灵活运用所学知识,进行大气污染控制工程设计,完成环境工程师基本训练,以模拟课题或实际课题为题的课程设计是一个必不可少的教学环节。为帮助同学们圆满完成这一教学环节,特编写本课程设计指导书。 一、目的与要求 1、培育学生严谨的科学态度,严肃仔细的学习和工作作风,树立正确的设计思想,形成科学的讨论方法。 2、培育学生独立工作的能力,包括收集设计资料、综合分析问题、理论计算、数据处理、工程制图、文字表达等能力。 3、通过课程设计,使学生得到较为全面的大气污染控制工程设计的初级训练。 4、掌握大气污染控制工程设计的一般程序,大气净化系统各部分的有机组合方法,学会灵活处理复杂的实际工程问题。 5、学会编写“设计说明书”和“设计计算书”,按标准绘制有关图件。 6、本设计原则上应由学生在指导老师的指导下,独立完成。可以讨论,但不得互相抄袭。 7、本设计应提交如下成果: (l)设计项目的设计报告书一份,(包括:设计说明书和设计计算书) (2)净化系统布置图(二视图)。 二、工业废气净化系统设计的基本内容 工业废气净化系统设计的基本内容包括:根据当地(企业)的总体规划和各种自然条件 ,合理地确定处理设施规模和处理要求;确定处理工艺流程;进行平面布置;对污染物的捕集装置(集气罩)、输送管道系统、净化设备及排放烟囱设计四个部分进行设计计算;为满足系统正常运行的需要,还应针对所处理污染物的特性,进行上述系统必要配套设备及附件的综合布置和设计。 1、捕集装置的设计 污染物的捕集装置通常称为集气罩。设计内容主要包括集气罩结构形式、安装位置以及性能参数的确定等内容。 2、输送管道设计 管道系统设计主要包括管道布置、管道内气体流速确定、管径选择、压力损失计算以及通风机选择等内容。 3、净化设备选择或设计净化设备的选择或设计一般按以下程序进行:①工程调查,仔细收集有关资料,全面考虑可能影响设备性能的各种因素;②根据排放标准和生产要求,计算需要达到的净化效率;③根据污染物性质和操作条件确定净化方法(除尘或吸收、吸附等)和净化流程(几级处理,是否预冷,调湿以及吸收剂或吸附剂选择等),在此基础上决定净化设备的选择范围;④对设备的技术指标和经济指标进行全面比较,选...
