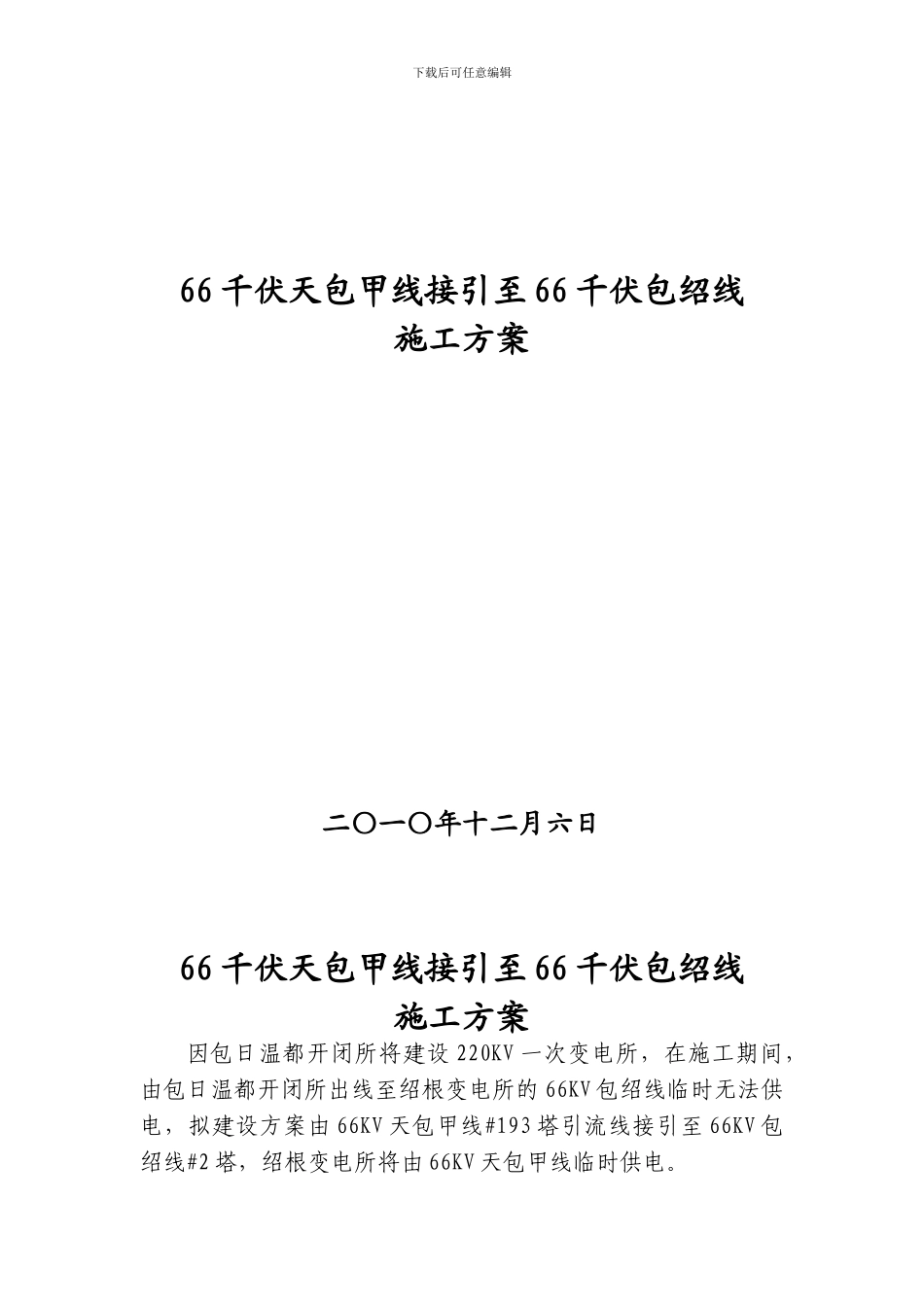

下载后可任意编辑66 千伏天包甲线接引至 66 千伏包绍线施工方案二〇一〇年十二月六日66 千伏天包甲线接引至 66 千伏包绍线施工方案因包日温都开闭所将建设 220KV 一次变电所，在施工期间，由包日温都开闭所出线至绍根变电所的 66KV 包绍线临时无法供电，拟建设方案由 66KV 天包甲线#193 塔引流线接引至 66KV 包绍线#2 塔，绍根变电所将由 66KV 天包甲线临时供电。下载后可任意编辑经现场勘测 66KV 天包甲线#193 塔和 66KV 包绍线#2 塔直线距离为 190 米，66KV 包绍线#2 塔型号为 7718-12 型。66KV 天包甲线#193 塔和 66KV 包绍线#2 塔接引后，中间跨越公路一条和 10KV 油田线路一条，10KV 油田线路电杆为 10 米杆，线路顶线对地距离为 8.5 米，因 66KV 包绍线#2 塔地势较低，66KV 天包甲线#193 塔和 66KV 包绍线#2 塔接引后，对 10KV 油田线路达不到安全距离，拟在 10KV 油田线路附近设一处 15 米门型构架，将满足安全距离的要求。施工方案计划如下：1、作业时间：待定2、停电范围：（1）、天包甲线 6634 线路。（2）、天包乙线 6635 线路。（3）、66KV 包绍线。3、作业内容：（1）、天包甲线#193-#194 和开闭所内门型构架撤线。（2）、天包乙线#193-#194 和开闭所内门型构架撤线。（3）、包绍线#1-#2、#2-#3 和开闭所内门型构架撤线。（4）、天包甲、乙线#193-#194 和包绍线#1-#2、#2-#3 撤线后，在距天包甲线#193 塔 80 米处组立一处 15 米门型构架，由 66KV 天包甲线#193 塔与 15 米门型构架接引，再由门型构架接引至 66KV 包绍线#2 塔（导线: LGJ- 150/25，地线型号OPGW-S-12B1/90 型）。（5）、包绍线#2 塔与#3 接引（导线: LGJ- 150/25，地线型号 OPGW-S-12B1/90 型），直线距离为 100 米。（6）、以上撤旧及新架线路跨越 10KV 油田线路及公路均需搭设跨越架。附件： 66 千伏天包甲线接引至 66 千伏包绍线施工方案平面图 下载后可任意编辑 2024 年 12 月 6 日下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦 xx 老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专...
