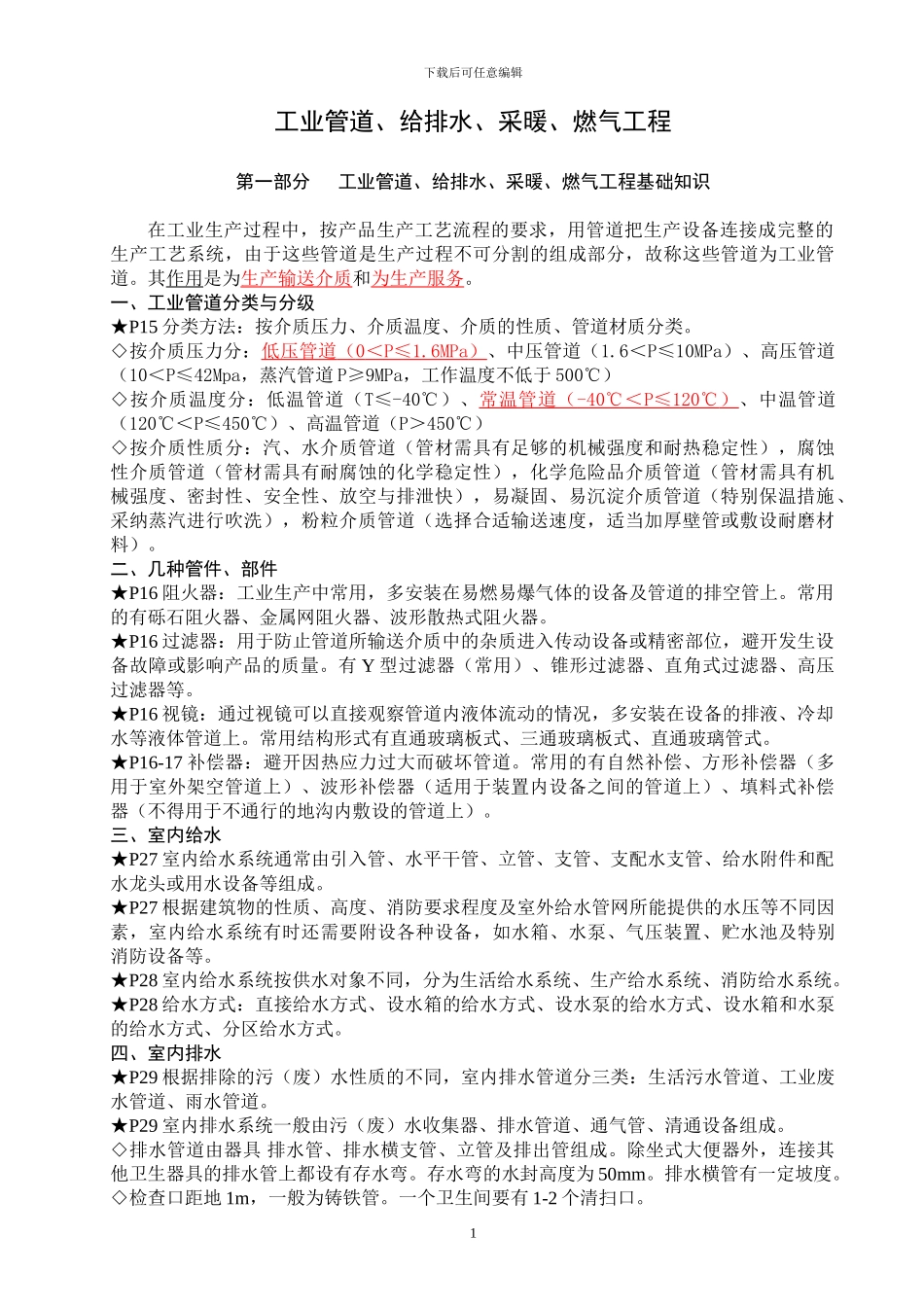

下载后可任意编辑工业管道、给排水、采暖、燃气工程第一部分 工业管道、给排水、采暖、燃气工程基础知识在工业生产过程中，按产品生产工艺流程的要求，用管道把生产设备连接成完整的生产工艺系统，由于这些管道是生产过程不可分割的组成部分，故称这些管道为工业管道。其作用是为生产输送介质和为生产服务。一、工业管道分类与分级★P15 分类方法：按介质压力、介质温度、介质的性质、管道材质分类。◇按介质压力分：低压管道 （ 0 ＜ P≤1.6MPa ） 、中压管道（1.6＜P≤10MPa）、高压管道（10＜P≤42Mpa，蒸汽管道 P≥9MPa，工作温度不低于 500℃）◇按介质温度分：低温管道（T≤-40℃）、常温管道（ -40℃ ＜ P≤120℃ ） 、中温管道（120℃＜P≤450℃）、高温管道（P＞450℃）◇按介质性质分：汽、水介质管道（管材需具有足够的机械强度和耐热稳定性），腐蚀性介质管道（管材需具有耐腐蚀的化学稳定性），化学危险品介质管道（管材需具有机械强度、密封性、安全性、放空与排泄快），易凝固、易沉淀介质管道（特别保温措施、采纳蒸汽进行吹洗），粉粒介质管道（选择合适输送速度，适当加厚壁管或敷设耐磨材料）。二、几种管件、部件★P16 阻火器：工业生产中常用，多安装在易燃易爆气体的设备及管道的排空管上。常用的有砾石阻火器、金属网阻火器、波形散热式阻火器。★P16 过滤器：用于防止管道所输送介质中的杂质进入传动设备或精密部位，避开发生设备故障或影响产品的质量。有 Y 型过滤器（常用）、锥形过滤器、直角式过滤器、高压过滤器等。★P16 视镜：通过视镜可以直接观察管道内液体流动的情况，多安装在设备的排液、冷却水等液体管道上。常用结构形式有直通玻璃板式、三通玻璃板式、直通玻璃管式。★P16-17 补偿器：避开因热应力过大而破坏管道。常用的有自然补偿、方形补偿器（多用于室外架空管道上）、波形补偿器（适用于装置内设备之间的管道上）、填料式补偿器（不得用于不通行的地沟内敷设的管道上）。三、室内给水★P27 室内给水系统通常由引入管、水平干管、立管、支管、支配水支管、给水附件和配水龙头或用水设备等组成。★P27 根据建筑物的性质、高度、消防要求程度及室外给水管网所能提供的水压等不同因素，室内给水系统有时还需要附设各种设备，如水箱、水泵、气压装置、贮水池及特别消防设备等。★P28 室内给水系统按供水对象不同，分为生活给水系统、生产给水系统、消防给水系统。★P28 给水方式...
