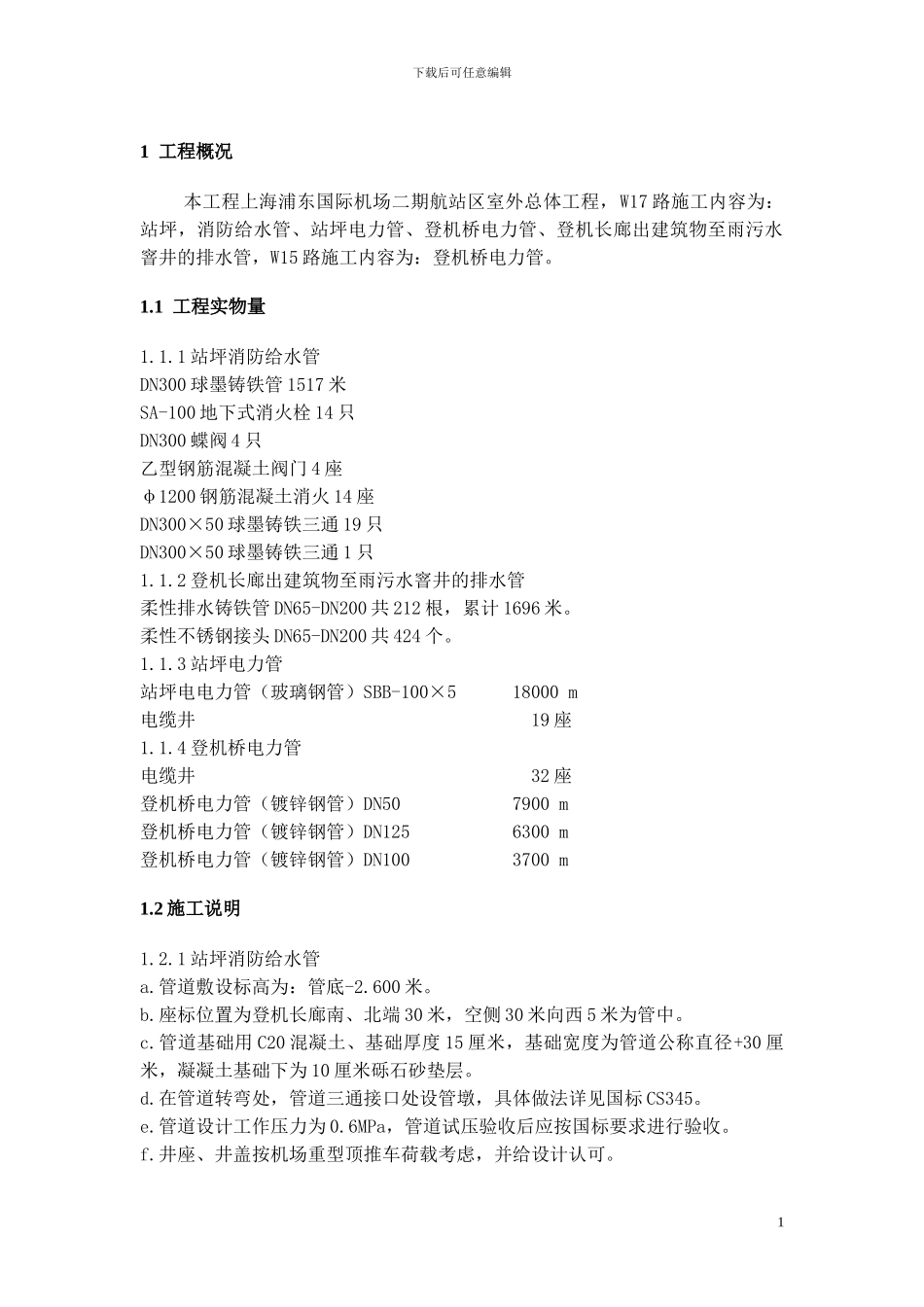

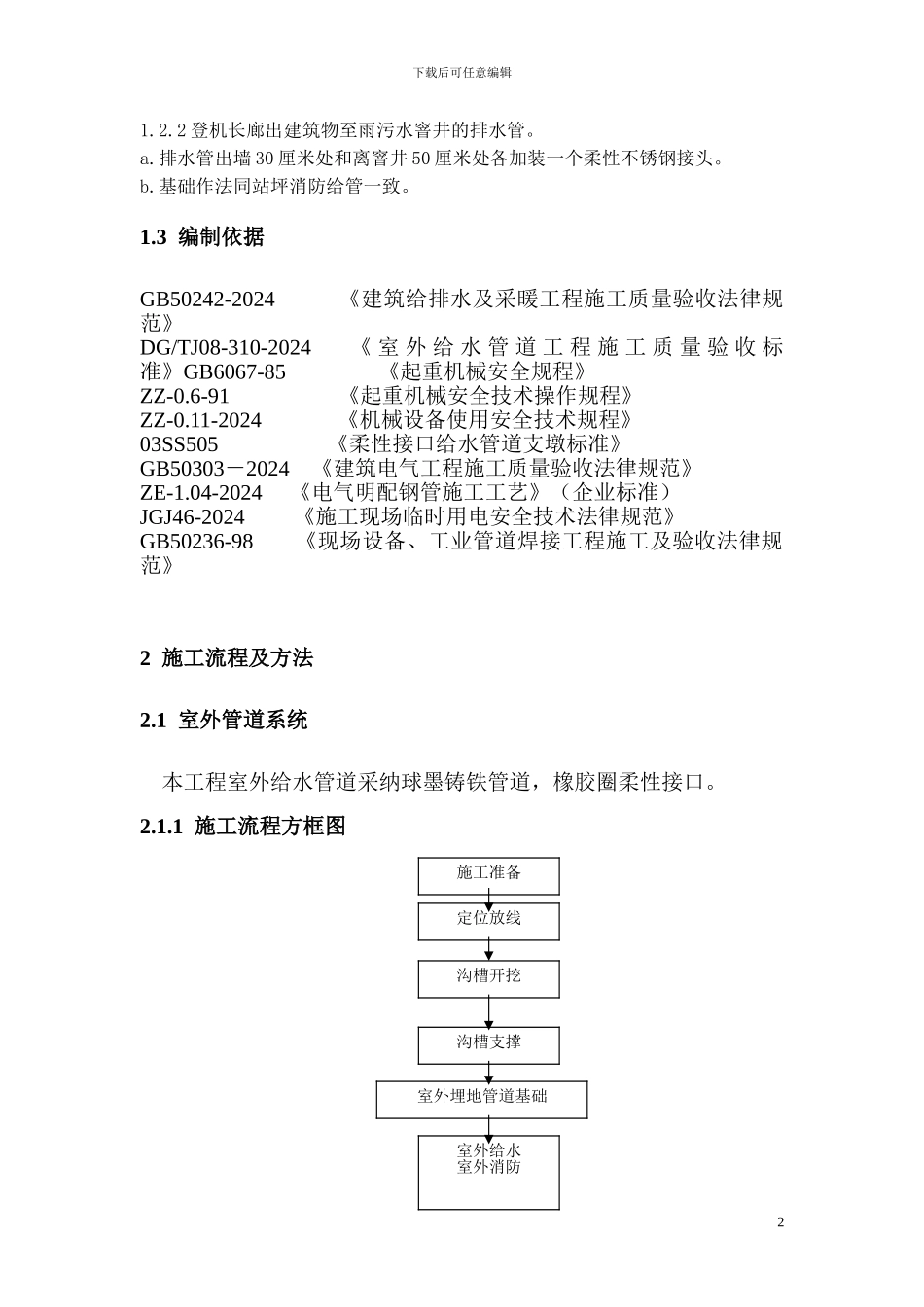

下载后可任意编辑1 工程概况本工程上海浦东国际机场二期航站区室外总体工程，W17 路施工内容为：站坪，消防给水管、站坪电力管、登机桥电力管、登机长廊出建筑物至雨污水窨井的排水管，W15 路施工内容为：登机桥电力管。1.1 工程实物量1.1.1 站坪消防给水管DN300 球墨铸铁管 1517 米SA-100 地下式消火栓 14 只DN300 蝶阀 4 只乙型钢筋混凝土阀门 4 座φ1200 钢筋混凝土消火 14 座DN300×50 球墨铸铁三通 19 只DN300×50 球墨铸铁三通 1 只1.1.2 登机长廊出建筑物至雨污水窨井的排水管柔性排水铸铁管 DN65-DN200 共 212 根，累计 1696 米。柔性不锈钢接头 DN65-DN200 共 424 个。1.1.3 站坪电力管站坪电电力管（玻璃钢管）SBB-100×5 18000 m电缆井 19 座1.1.4 登机桥电力管电缆井 32 座登机桥电力管（镀锌钢管）DN50 7900 m登机桥电力管（镀锌钢管）DN125 6300 m登机桥电力管（镀锌钢管）DN100 3700 m1.2 施工说明1.2.1 站坪消防给水管a.管道敷设标高为：管底-2.600 米。b.座标位置为登机长廊南、北端 30 米，空侧 30 米向西 5 米为管中。c.管道基础用 C20 混凝土、基础厚度 15 厘米，基础宽度为管道公称直径+30 厘米，凝凝土基础下为 10 厘米砾石砂垫层。d.在管道转弯处，管道三通接口处设管墩，具体做法详见国标 CS345。e.管道设计工作压力为 0.6MPa，管道试压验收后应按国标要求进行验收。f.井座、井盖按机场重型顶推车荷载考虑，并给设计认可。1下载后可任意编辑1.2.2 登机长廊出建筑物至雨污水窨井的排水管。a.排水管出墙 30 厘米处和离窨井 50 厘米处各加装一个柔性不锈钢接头。b.基础作法同站坪消防给管一致。1.3 编制依据GB50242-2024 《建筑给排水及采暖工程施工质量验收法律规范》DG/TJ08-310-2024 《 室 外 给 水 管 道 工 程 施 工 质 量 验 收 标准》GB6067-85 《起重机械安全规程》ZZ-0.6-91 《起重机械安全技术操作规程》ZZ-0.11-2024 《机械设备使用安全技术规程》03SS505 《柔性接口给水管道支墩标准》GB50303－2024 《建筑电气工程施工质量验收法律规范》ZE-1.04-2024 《电气明配钢管施工工艺》（企业标准）JGJ46-2024 《施工现场临时用电安全技术法律规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》2 施工流程及方法2.1 室外管道系统 本工程室外给水管道采纳球墨铸铁管道，橡胶圈柔性接口。2.1.1...
