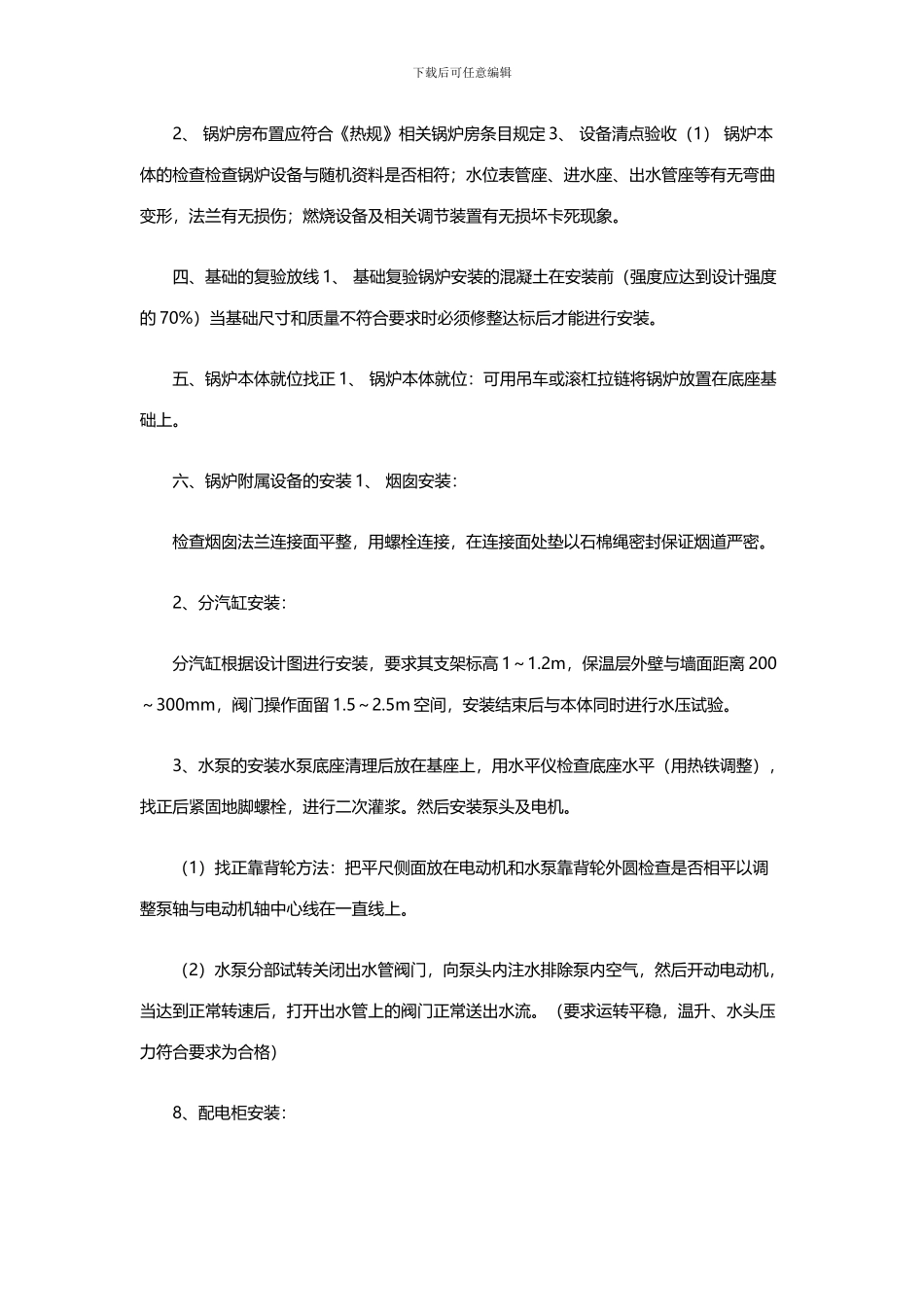

小型快装锅炉安装施工方案_第2页
2/7
小型快装锅炉安装施工方案_第3页
3/7
下载后可任意编辑 锅炉型号:DZL2.8-0.7/95/70-AⅡ 热水锅炉。 一、工程概况(略) 二、施工人员及设备安装机具配置: 1、施工人员配备表:职务及工种 人 数 技术等级 专 业 备 注技术负责人 1 锅炉现场施工负责人 1焊工 2 压力容器焊接钳工 1管工 1电工 1 2、主要设备工具配置表:名 称 规 格 单 位 数 量 备 注电动倒链 10 吨 台 1沟通电焊机 台 2切割机 台 1手压泵 台 1氧气工具 套 1安装工具 套 2 三、施工准备工作 1、 施工前仔细审查熟悉锅炉技术资料及有关技术法律规范(1) 锅炉图纸(包括总图、安装图及主要部件图) (2) 锅炉强度计算书(3) 锅炉质证书(4) 锅炉安装使用说明书(5) 技监部门监检证书(6) 锅炉辅机设备、分水缸、水泵、水处理设备、安全阀、压力表的技术资料。下载后可任意编辑 2、 锅炉房布置应符合《热规》相关锅炉房条目规定 3、 设备清点验收(1) 锅炉本体的检查检查锅炉设备与随机资料是否相符;水位表管座、进水座、出水管座等有无弯曲变形,法兰有无损伤;燃烧设备及相关调节装置有无损坏卡死现象。 四、基础的复验放线 1、 基础复验锅炉安装的混凝土在安装前(强度应达到设计强度的 70%)当基础尺寸和质量不符合要求时必须修整达标后才能进行安装。 五、锅炉本体就位找正 1、 锅炉本体就位:可用吊车或滚杠拉链将锅炉放置在底座基础上。 六、锅炉附属设备的安装 1、 烟囱安装: 检查烟囱法兰连接面平整,用螺栓连接,在连接面处垫以石棉绳密封保证烟道严密。 2、分汽缸安装: 分汽缸根据设计图进行安装,要求其支架标高 1~1.2m,保温层外壁与墙面距离 200~300mm,阀门操作面留 1.5~2.5m 空间,安装结束后与本体同时进行水压试验。 3、水泵的安装水泵底座清理后放在基座上,用水平仪检查底座水平(用热铁调整),找正后紧固地脚螺栓,进行二次灌浆。然后安装泵头及电机。 (1)找正靠背轮方法:把平尺侧面放在电动机和水泵靠背轮外圆检查是否相平以调整泵轴与电动机轴中心线在一直线上。 (2)水泵分部试转关闭出水管阀门,向泵头内注水排除泵内空气,然后开动电动机,当达到正常转速后,打开出水管上的阀门正常送出水流。(要求运转平稳,温升、水头压力符合要求为合格) 8、配电柜安装:下载后可任意编辑 配电柜按出厂设计安装并调试合格,各辅机线路安装时要根据电动机功率配线,要求不超负荷,不发热,不绕线。 ...
