工程图纸管理作业指引ZGFZ-WI-PR032VIP免费

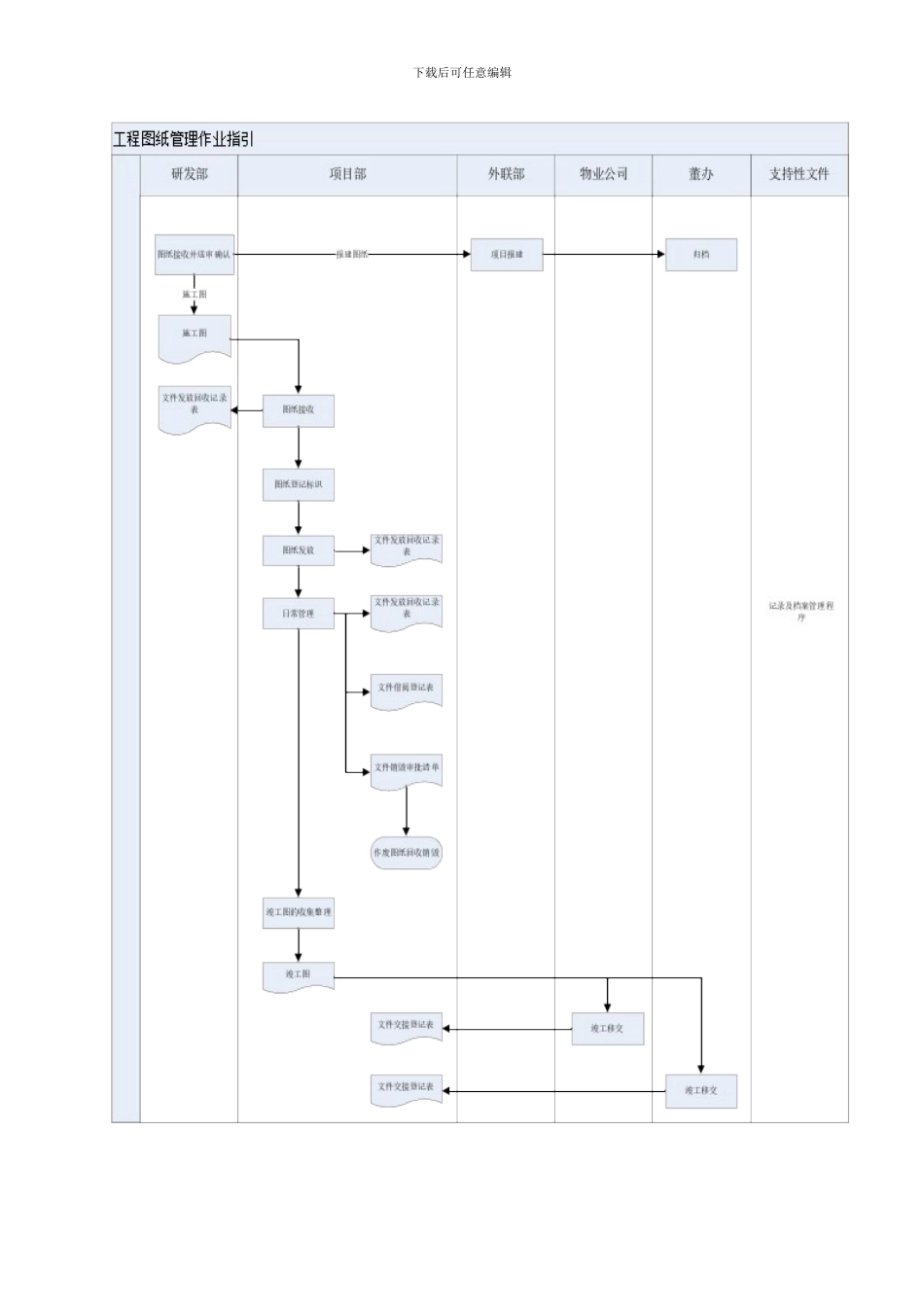

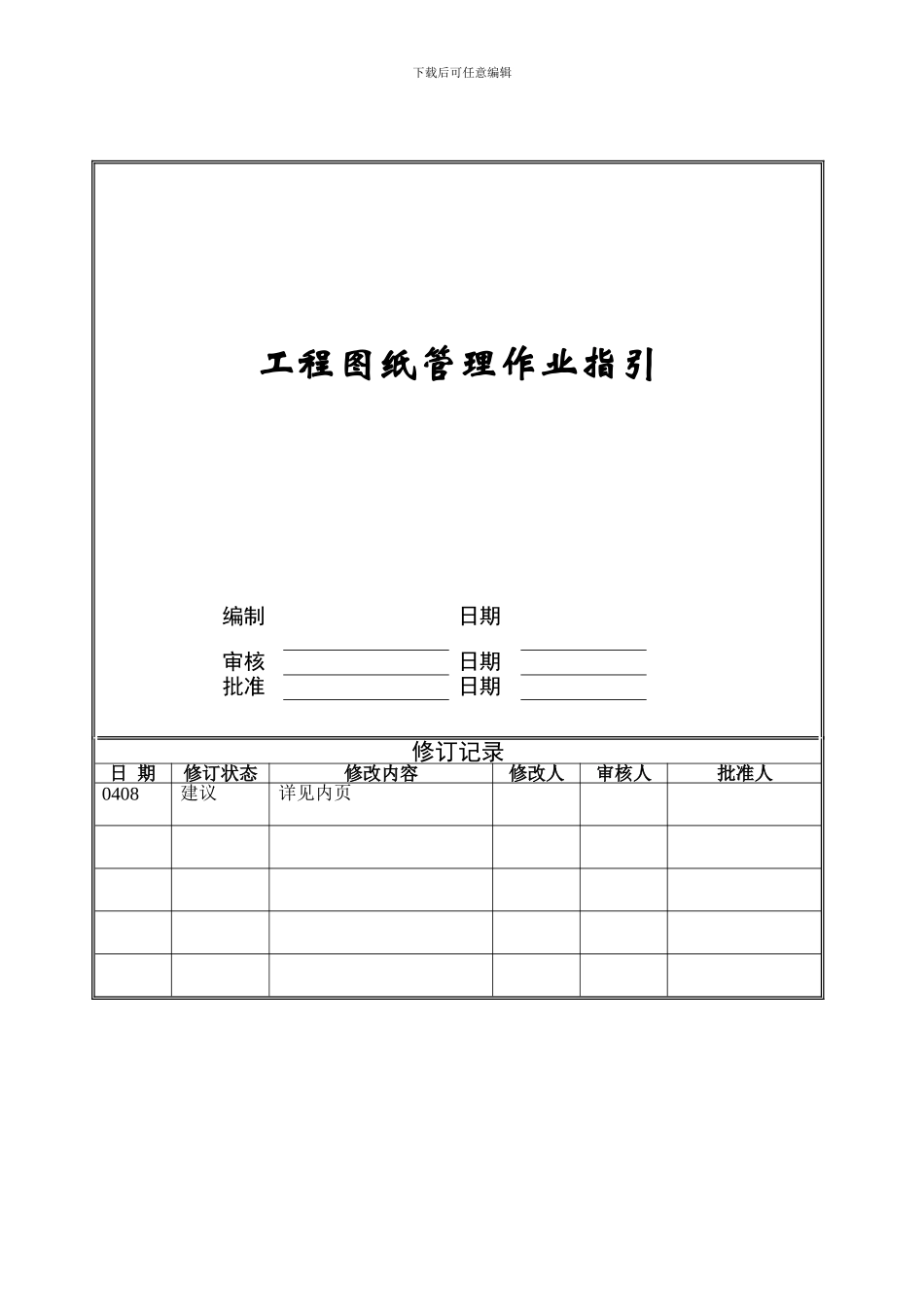

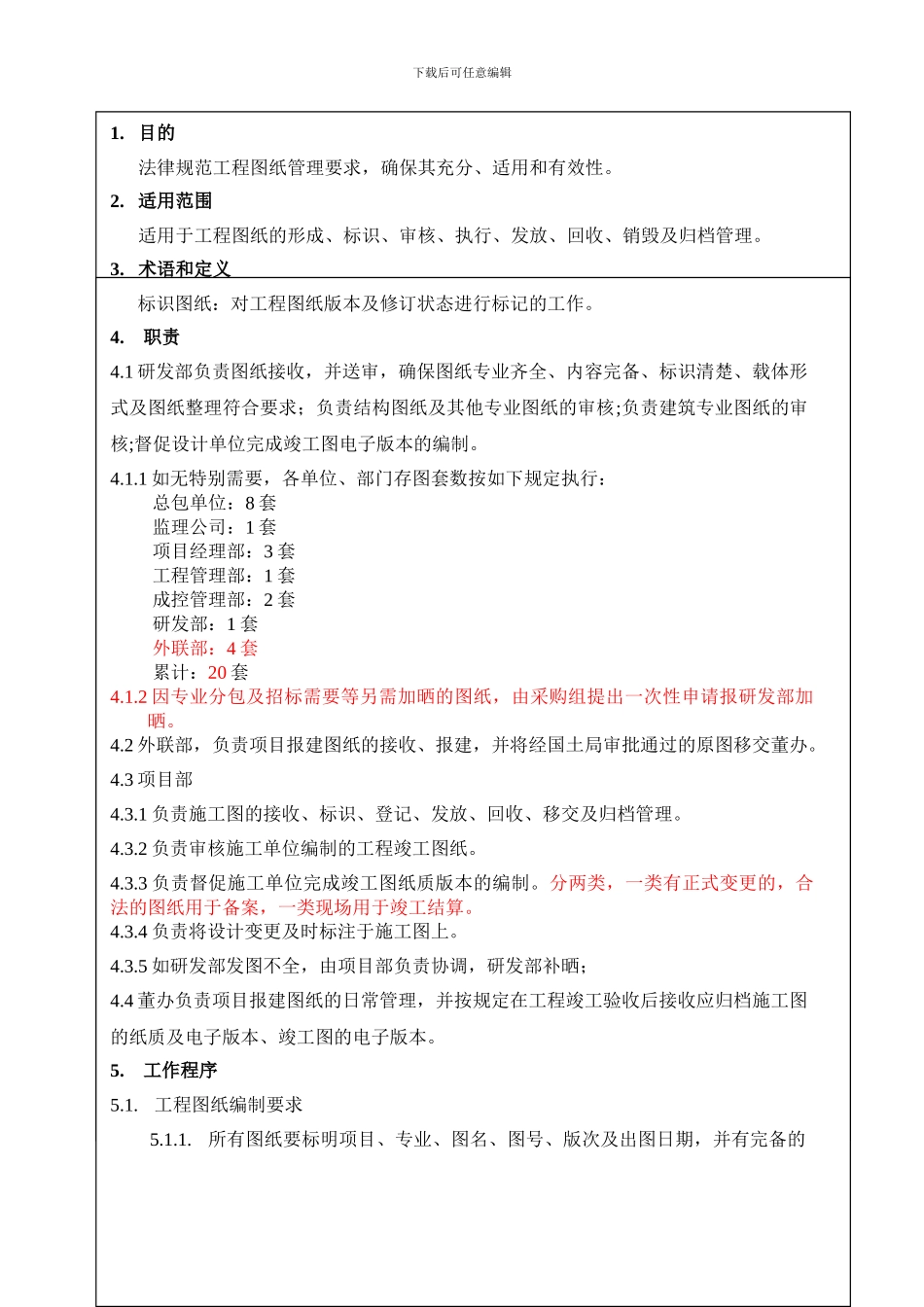

下载后可任意编辑工程图纸管理作业指引编制日期审核日期批准日期修订记录日 期修订状态修改内容修改人审核人批准人0408建议详见内页下载后可任意编辑下载后可任意编辑1. 目的法律规范工程图纸管理要求，确保其充分、适用和有效性。2. 适用范围适用于工程图纸的形成、标识、审核、执行、发放、回收、销毁及归档管理。3. 术语和定义标识图纸：对工程图纸版本及修订状态进行标记的工作。4.职责4.1 研发部负责图纸接收，并送审，确保图纸专业齐全、内容完备、标识清楚、载体形式及图纸整理符合要求；负责结构图纸及其他专业图纸的审核;负责建筑专业图纸的审核;督促设计单位完成竣工图电子版本的编制。4.1.1 如无特别需要，各单位、部门存图套数按如下规定执行：总包单位：8 套监理公司：1 套项目经理部：3 套工程管理部：1 套成控管理部：2 套研发部：1 套外联部：4 套累计：20 套4.1.2 因专业分包及招标需要等另需加晒的图纸，由采购组提出一次性申请报研发部加晒。4.2 外联部，负责项目报建图纸的接收、报建，并将经国土局审批通过的原图移交董办。4.3 项目部4.3.1 负责施工图的接收、标识、登记、发放、回收、移交及归档管理。4.3.2 负责审核施工单位编制的工程竣工图纸。4.3.3 负责督促施工单位完成竣工图纸质版本的编制。分两类，一类有正式变更的，合法的图纸用于备案，一类现场用于竣工结算。4.3.4 负责将设计变更及时标注于施工图上。4.3.5 如研发部发图不全，由项目部负责协调，研发部补晒；4.4 董办负责项目报建图纸的日常管理，并按规定在工程竣工验收后接收应归档施工图的纸质及电子版本、竣工图的电子版本。5.工作程序5.1.工程图纸编制要求5.1.1.所有图纸要标明项目、专业、图名、图号、版次及出图日期，并有完备的下载后可任意编辑签字盖章手续及施工图目录。5.1.2.（由研发部另委托专业单位设计的图纸，如智能化、幕墙等，除专业设计院盖章外，应加盖研发部章。）5.1.3.交项目现场用于施工管理及成本核算的施工图纸，按图纸原图幅分专业装订成册，（并加盖项目部受控章。）5.1.4.报建图及移交董办的施工图，要求按“手风琴”方法折叠成 A4 大小，图标栏一律在右下角，并要折叠露出图章。5.1.5.竣工图编制说明：1) 凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章尺寸统一按 市城建档案馆要求制作）。2) 凡在施工中有一般性变更，能...
