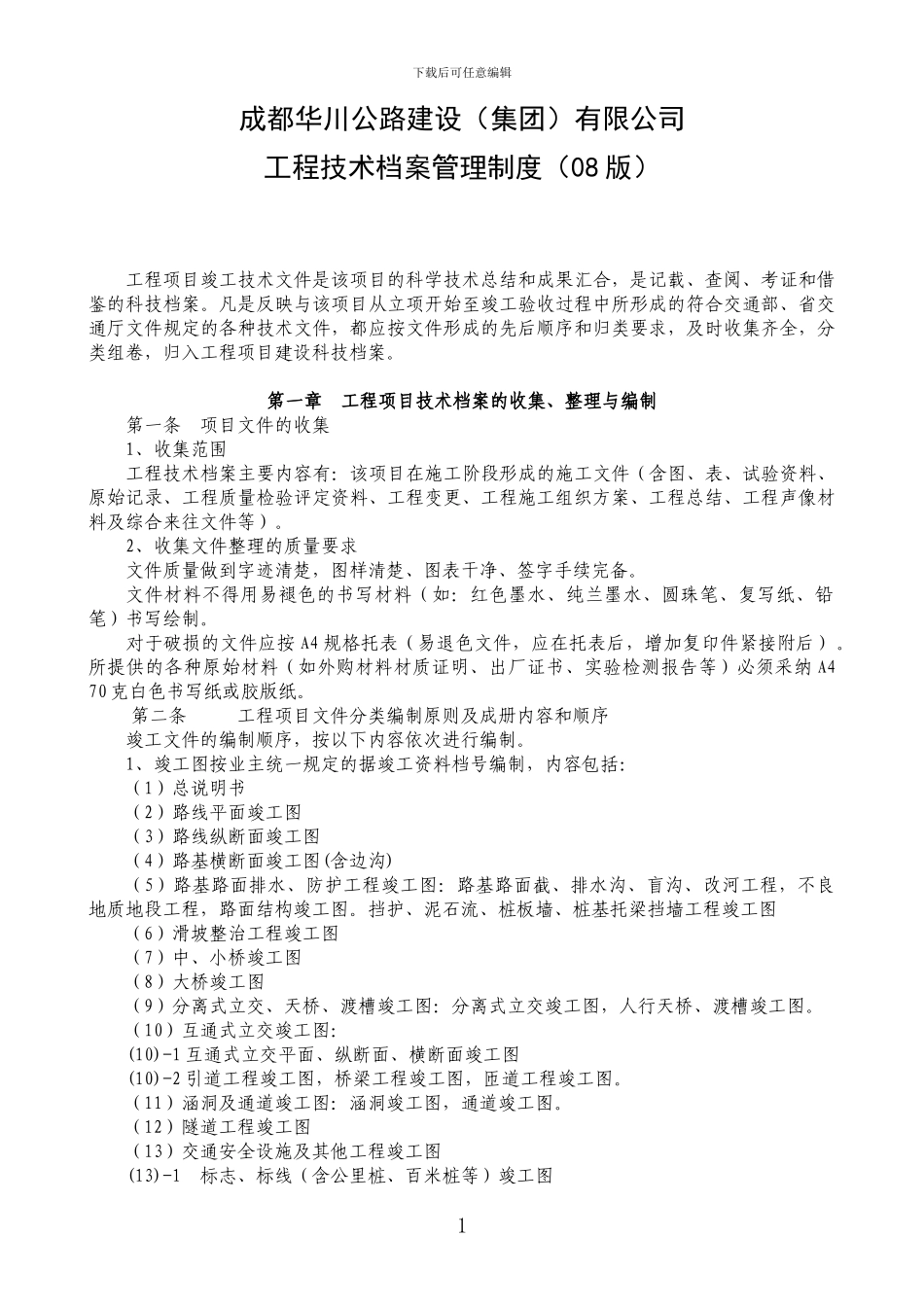

下载后可任意编辑成都华川公路建设（集团）有限公司工程技术档案管理制度（08 版）工程项目竣工技术文件是该项目的科学技术总结和成果汇合，是记载、查阅、考证和借鉴的科技档案。凡是反映与该项目从立项开始至竣工验收过程中所形成的符合交通部、省交通厅文件规定的各种技术文件，都应按文件形成的先后顺序和归类要求，及时收集齐全，分类组卷，归入工程项目建设科技档案。第一章 工程项目技术档案的收集、整理与编制第一条 项目文件的收集1、收集范围工程技术档案主要内容有：该项目在施工阶段形成的施工文件（含图、表、试验资料、原始记录、工程质量检验评定资料、工程变更、工程施工组织方案、工程总结、工程声像材料及综合来往文件等）。2、收集文件整理的质量要求文件质量做到字迹清楚，图样清楚、图表干净、签字手续完备。文件材料不得用易褪色的书写材料（如：红色墨水、纯兰墨水、圆珠笔、复写纸、铅笔）书写绘制。对于破损的文件应按 A4 规格托表（易退色文件，应在托表后，增加复印件紧接附后）。所提供的各种原始材料（如外购材料材质证明、出厂证书、实验检测报告等）必须采纳 A4 70 克白色书写纸或胶版纸。第二条 工程项目文件分类编制原则及成册内容和顺序竣工文件的编制顺序，按以下内容依次进行编制。1、竣工图按业主统一规定的据竣工资料档号编制，内容包括：（1）总说明书（2）路线平面竣工图（3）路线纵断面竣工图（4）路基横断面竣工图(含边沟)（5）路基路面排水、防护工程竣工图：路基路面截、排水沟、盲沟、改河工程，不良地质地段工程，路面结构竣工图。挡护、泥石流、桩板墙、桩基托梁挡墙工程竣工图（6）滑坡整治工程竣工图（7）中、小桥竣工图（8）大桥竣工图（9）分离式立交、天桥、渡槽竣工图：分离式立交竣工图，人行天桥、渡槽竣工图。（10）互通式立交竣工图：(10)-1 互通式立交平面、纵断面、横断面竣工图(10)-2 引道工程竣工图，桥梁工程竣工图，匝道工程竣工图。（11）涵洞及通道竣工图：涵洞竣工图，通道竣工图。（12）隧道工程竣工图（13）交通安全设施及其他工程竣工图(13)-1 标志、标线（含公里桩、百米桩等）竣工图1下载后可任意编辑(13)-2 防护栏、隔离栅竣工图(13)-3 收费站、收费广场竣工图（含收费站办公楼）(13)-4 管理所以及服务区竣工图(13)-5 通信管道工程竣工图(13)-6 机电设施工程竣工图（14）环保工程竣工图：绿化工程竣工图（15）通用图以下按业主统一规定的竣工资料档号编...
