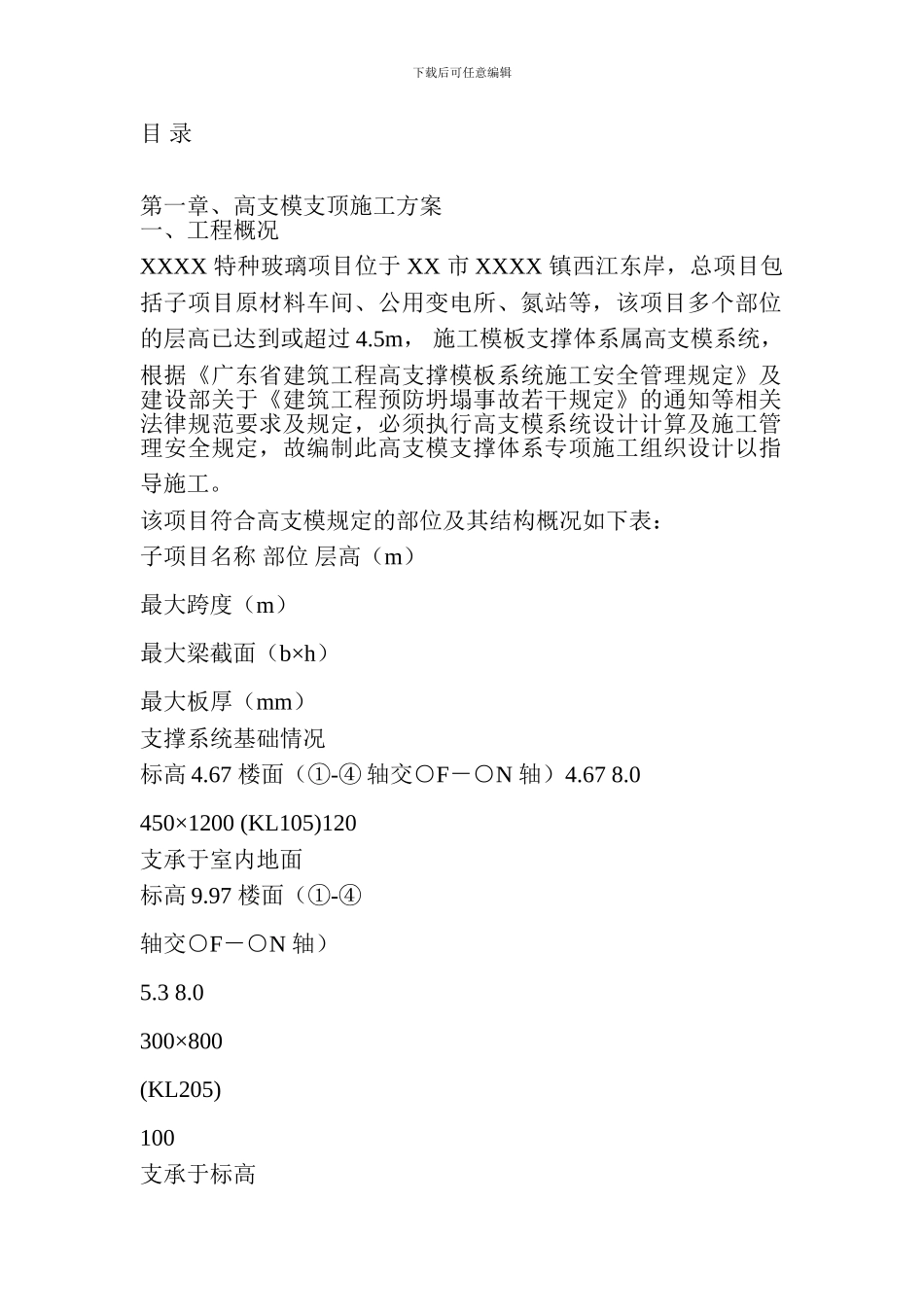

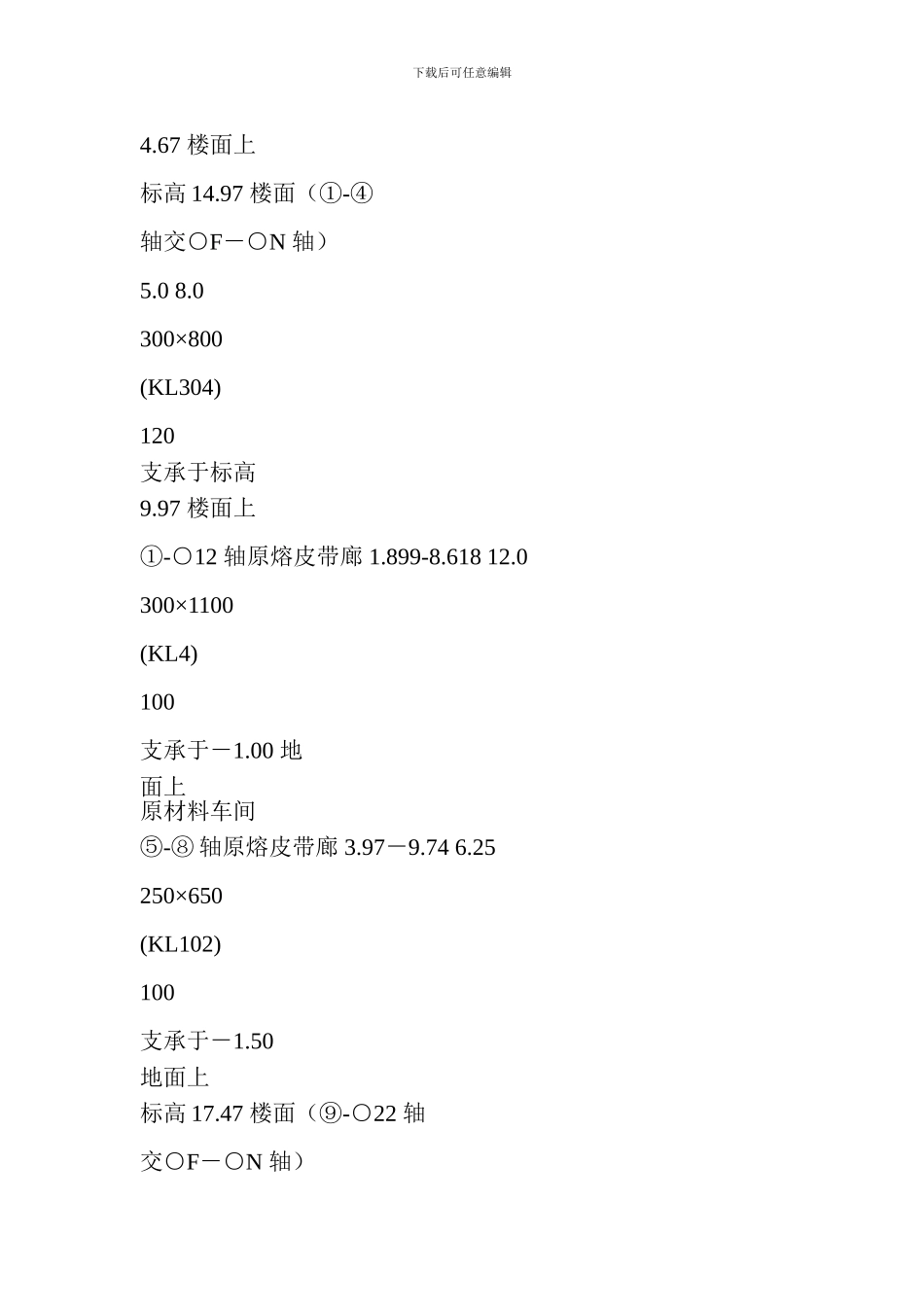

下载后可任意编辑目 录第一章、高支模支顶施工方案一、工程概况 XXXX 特种玻璃项目位于 XX 市 XXXX 镇西江东岸，总项目包括子项目原材料车间、公用变电所、氮站等，该项目多个部位的层高已达到或超过 4.5m， 施工模板支撑体系属高支模系统，根据《广东省建筑工程高支撑模板系统施工安全管理规定》及建设部关于《建筑工程预防坍塌事故若干规定》的通知等相关法律规范要求及规定，必须执行高支模系统设计计算及施工管理安全规定，故编制此高支模支撑体系专项施工组织设计以指导施工。 该项目符合高支模规定的部位及其结构概况如下表： 子项目名称 部位 层高（m） 最大跨度（m） 最大梁截面（b×h） 最大板厚（mm） 支撑系统基础情况 标高 4.67 楼面（①-④ 轴交○F－○N 轴）4.67 8.0 450×1200 (KL105)120 支承于室内地面 标高 9.97 楼面（①-④ 轴交○F－○N 轴） 5.3 8.0 300×800 (KL205) 100 支承于标高下载后可任意编辑4.67 楼面上 标高 14.97 楼面（①-④ 轴交○F－○N 轴） 5.0 8.0 300×800 (KL304) 120 支承于标高9.97 楼面上 ①-○12 轴原熔皮带廊 1.899-8.618 12.0 300×1100 (KL4) 100 支承于－1.00 地面上 原材料车间 ⑤-⑧ 轴原熔皮带廊 3.97－9.74 6.25 250×650 (KL102) 100 支承于－1.50 地面上 标高 17.47 楼面（⑨-○22 轴交○F－○N 轴） 下载后可任意编辑9.5 6.0 300×4470 ( 料仓壁)120 支承于 7.97 楼面上 标高 17.47 楼面（○22 轴交○F－○N 轴悬挑部分） 17.5 3.5 250×650 (KL401) 100 支承于－0.15 地面上 标高 22.50 楼面（⑨-○22 轴交○F－○N 轴） 5.0 6.0 300×650 (KL502) 100 支承于标高17.47 楼面上 原料系统圆仓标高 7.5 处 7.5 12.35 下载后可任意编辑600×1500 (KL2) 无楼板 支承于基础承台上 原料系统圆仓标高 17.97 处 17.97 12.35 350×1000 (LL203、LL204) 120 支承于基础承台上 公用变电所 标高 5.1 屋面 5.1 9.0 300×850 (KL202) 100 支承于室内地面 标高 9.05 屋面 8.13 6.0 250×550 (KL2) 100 支承于标高0.92 楼面上 氮站 标高 5.05 楼面 5.05 9.0 300×900 下载后可任意编辑(KL1) 100 支承于室内地面 标高 9.70 楼面 9.70 12.0 400×1200 (KL2) 100 支承于室内地面 二、施工组织l、 方案选择 （ 1）根裾公司现有的棚...
