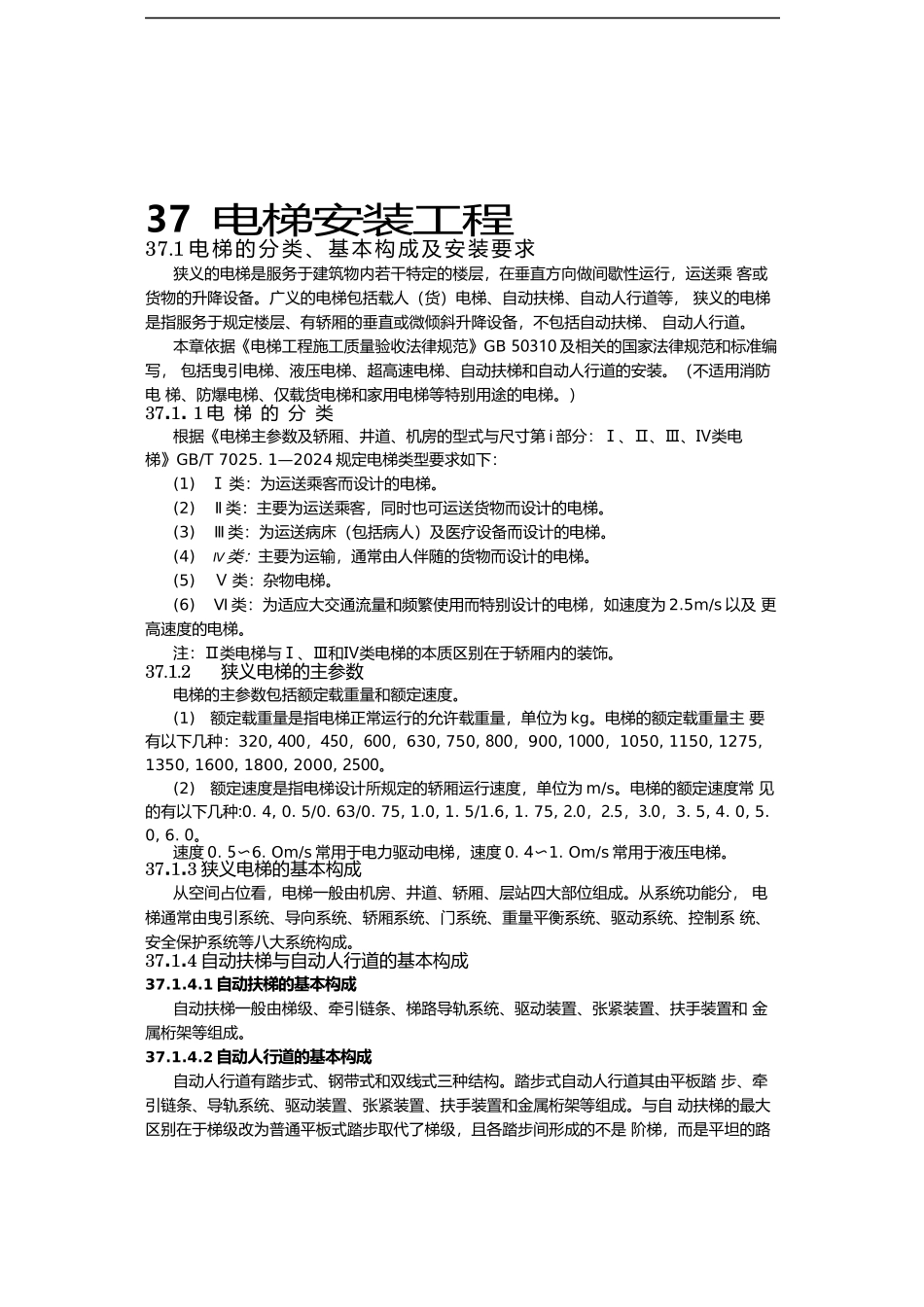

37 电梯安装工程37.1 电 梯 的 分 类 、 基 本 构 成 及 安 装 要 求狭义的电梯是服务于建筑物内若干特定的楼层，在垂直方向做间歇性运行，运送乘 客或货物的升降设备。广义的电梯包括载人（货）电梯、自动扶梯、自动人行道等， 狭义的电梯是指服务于规定楼层、有轿厢的垂直或微倾斜升降设备，不包括自动扶梯、 自动人行道。本章依据《电梯工程施工质量验收法律规范》GB 50310 及相关的国家法律规范和标准编写， 包括曳引电梯、液压电梯、超高速电梯、自动扶梯和自动人行道的安装。（不适用消防电 梯、防爆电梯、仅载货电梯和家用电梯等特别用途的电梯。）37.1. 1 电 梯 的 分 类根据《电梯主参数及轿厢、井道、机房的型式与尺寸第 i 部分：Ⅰ、Ⅱ、Ⅲ、Ⅳ类电 梯》GB/T 7025. 1—2024 规定电梯类型要求如下：(1)Ⅰ 类：为运送乘客而设计的电梯。(2)Ⅱ 类：主要为运送乘客，同时也可运送货物而设计的电梯。(3)Ⅲ 类：为运送病床（包括病人）及医疗设备而设计的电梯。(4)Ⅳ 类：主要为运输，通常由人伴随的货物而设计的电梯。(5)Ⅴ 类：杂物电梯。(6)Ⅵ 类：为适应大交通流量和频繁使用而特别设计的电梯，如速度为 2.5m/s 以及 更高速度的电梯。注：Ⅱ类电梯与Ⅰ、Ⅲ和Ⅳ类电梯的本质区别在于轿厢内的装饰。37.1.2狭义电梯的主参数电梯的主参数包括额定载重量和额定速度。(1)额定载重量是指电梯正常运行的允许载重量，单位为 kg。电梯的额定载重量主 要有以下几种：320, 400，450，600，630, 750, 800，900, 1000，1050, 1150, 1275, 1350, 1600, 1800, 2000, 2500。(2)额定速度是指电梯设计所规定的轿厢运行速度，单位为 m/s。电梯的额定速度常 见的有以下几种:0. 4, 0. 5/0. 63/0. 75, 1.0, 1. 5/1.6, 1. 75, 2.0，2.5，3.0，3. 5, 4. 0, 5. 0, 6. 0。速度 0. 5〜6. Om/s 常用于电力驱动电梯，速度 0. 4〜1. Om/s 常用于液压电梯。37.1.3 狭义电梯的基本构成从空间占位看，电梯一般由机房、井道、轿厢、层站四大部位组成。从系统功能分， 电梯通常由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系 统、安全保护系统等八大系统构成。37.1.4 自动扶梯与自动人行道的基本构成37.1.4.1 自动扶梯的基本构成自动扶梯一般由梯级、牵引链条、梯路导轨系统、驱动装置、张紧装置、扶手装置和 金属桁架等组成。37.1.4.2 自动人行道的...
