开挖2-3级交底3级围岩VIP免费

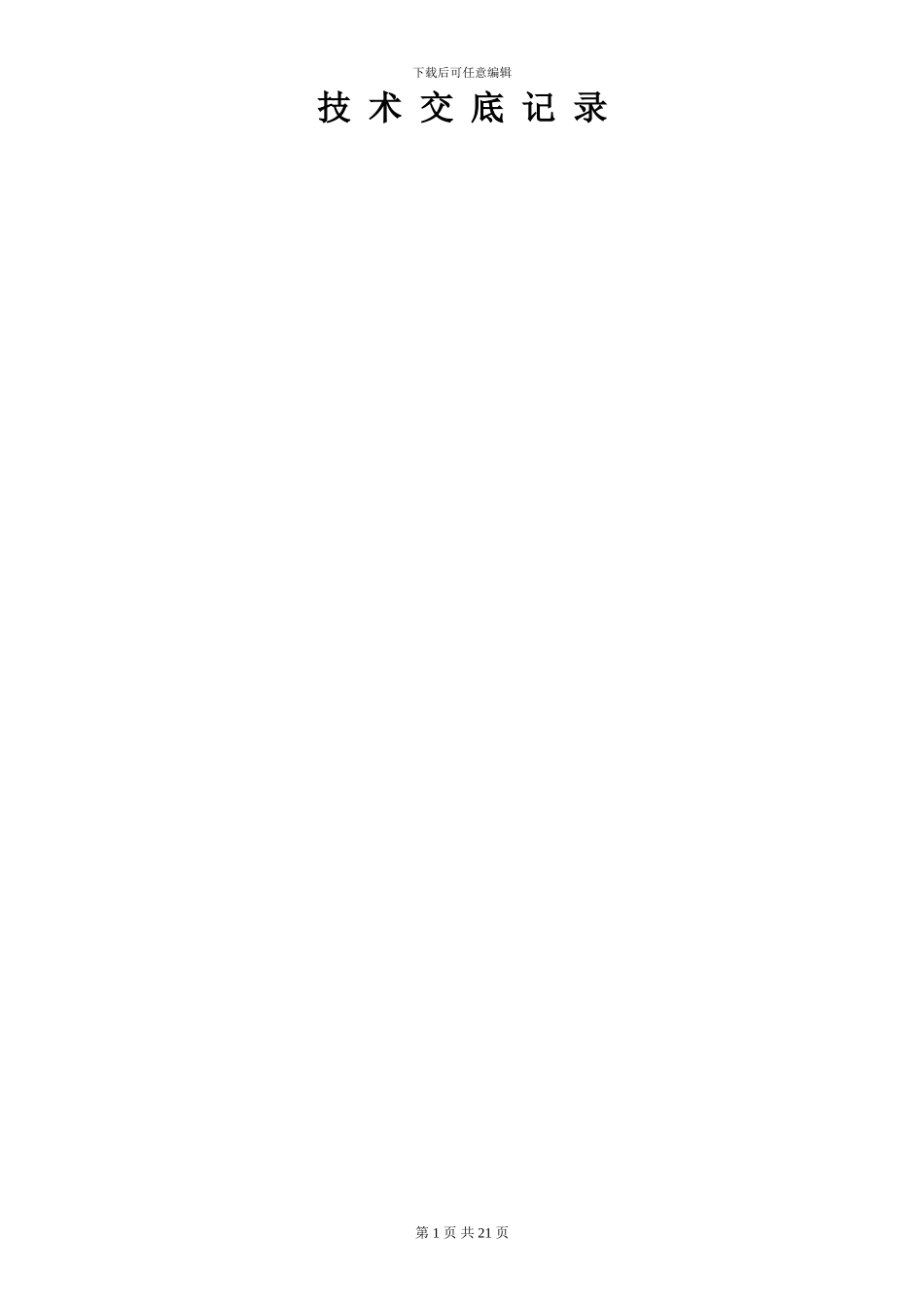

开挖2-3级交底3级围岩_第1页
1/21

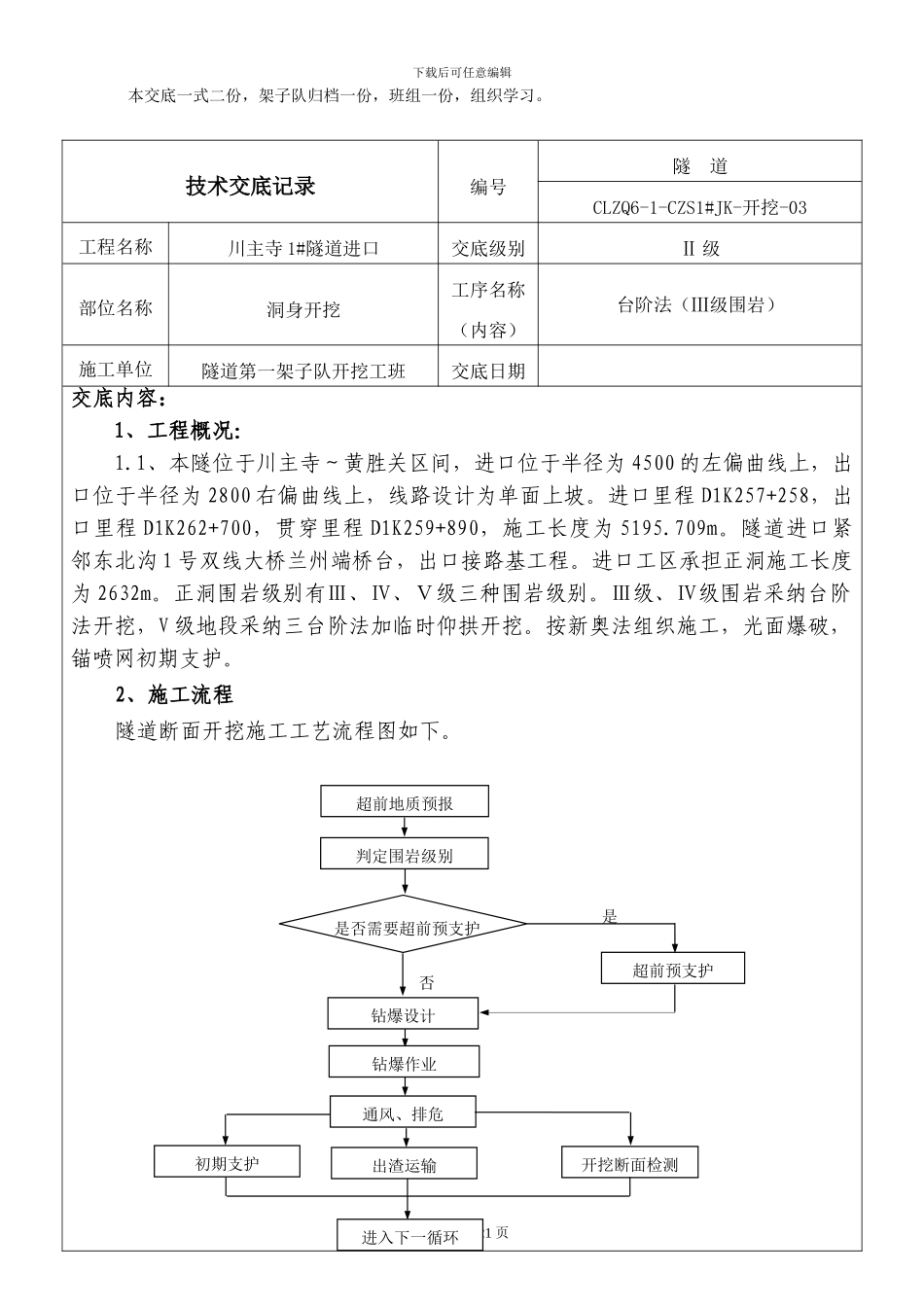

开挖2-3级交底3级围岩_第2页
2/21

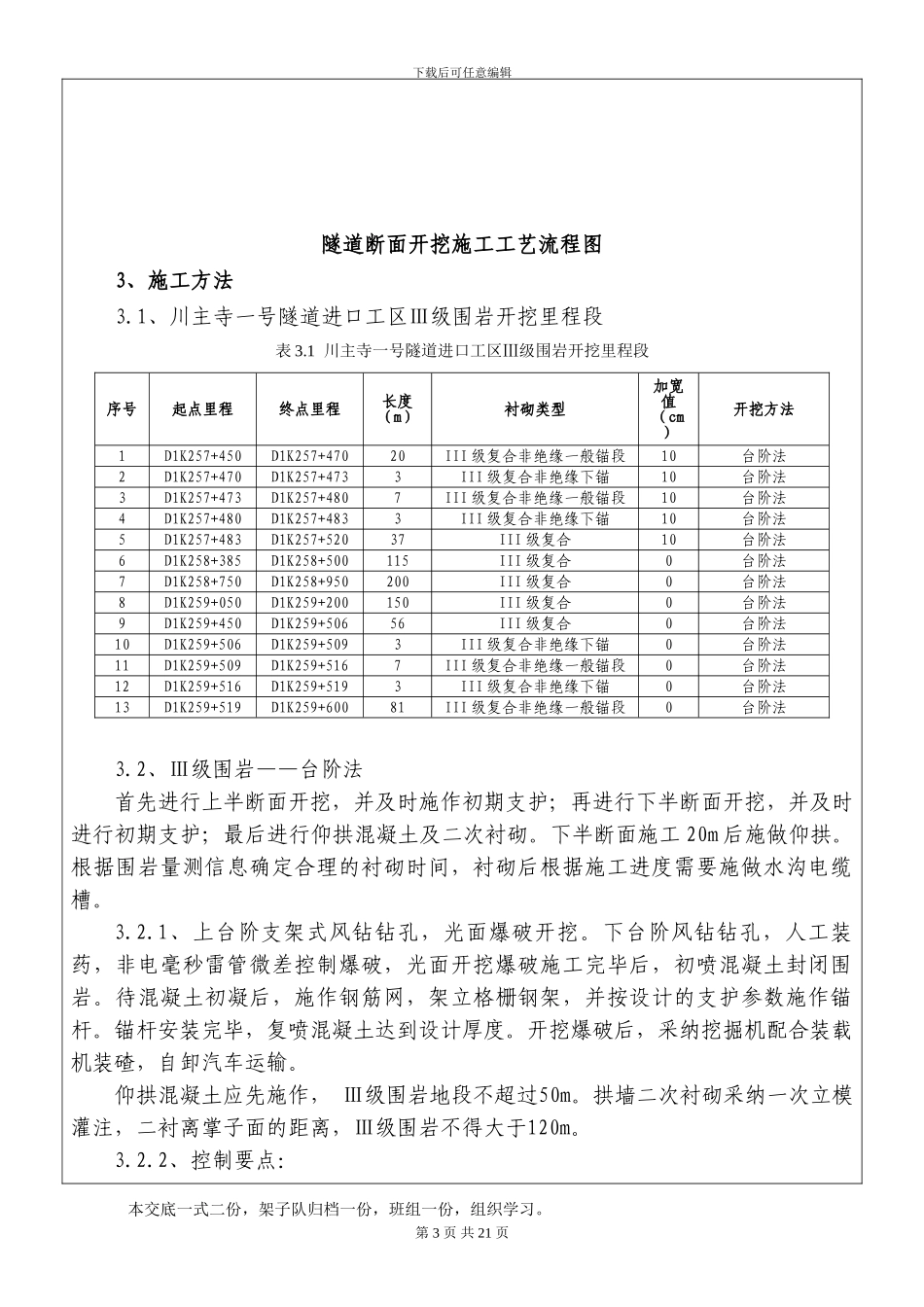

开挖2-3级交底3级围岩_第3页
3/21
下载后可任意编辑技 术 交 底 记 录第 1 页 共 21 页下载后可任意编辑本交底一式二份,架子队归档一份,班组一份,组织学习。0 万 U 豆体验卡第 2 页 共 21 页技术交底记录编号隧 道CLZQ6-1-CZS1#JK-开挖-03工程名称川主寺 1#隧道进口交底级别Ⅱ 级部位名称洞身开挖工序名称(内容)台阶法(Ⅲ级围岩)施工单位隧道第一架子队开挖工班交底日期交底内容:1、工程概况:1.1、本隧位于川主寺~黄胜关区间,进口位于半径为 4500 的左偏曲线上,出口位于半径为 2800 右偏曲线上,线路设计为单面上坡。进口里程 D1K257+258,出口里程 D1K262+700,贯穿里程 D1K259+890,施工长度为 5195.709m。隧道进口紧邻东北沟 1 号双线大桥兰州端桥台,出口接路基工程。进口工区承担正洞施工长度为 2632m。正洞围岩级别有Ⅲ、Ⅳ、Ⅴ级三种围岩级别。Ⅲ级、Ⅳ级围岩采纳台阶法开挖,V 级地段采纳三台阶法加临时仰拱开挖。按新奥法组织施工,光面爆破,锚喷网初期支护。2、施工流程隧道断面开挖施工工艺流程图如下。超前地质预报判定围岩级别钻爆设计钻爆作业超前预支护通风、排危开挖断面检测是否需要超前预支护初期支护是否进入下一循环出渣运输下载后可任意编辑本交底一式二份,架子队归档一份,班组一份,组织学习。0 万 U 豆体验卡第 3 页 共 21 页隧道断面开挖施工工艺流程图3、施工方法3.1、川主寺一号隧道进口工区Ⅲ级围岩开挖里程段表 3.1 川主寺一号隧道进口工区Ⅲ级围岩开挖里程段序号起点里程终点里程长度(m)衬砌类型加宽值(cm)开挖方法1D1K257+450D1K257+47020III 级复合非绝缘一般锚段10台阶法2D1K257+470D1K257+4733III 级复合非绝缘下锚10台阶法3D1K257+473D1K257+4807III 级复合非绝缘一般锚段10台阶法4D1K257+480D1K257+4833III 级复合非绝缘下锚10台阶法5D1K257+483D1K257+52037III 级复合10台阶法6D1K258+385D1K258+500115III 级复合0台阶法7D1K258+750D1K258+950200III 级复合0台阶法8D1K259+050D1K259+200150III 级复合0台阶法9D1K259+450D1K259+50656III 级复合0台阶法10D1K259+506D1K259+5093III 级复合非绝缘下锚0台阶法11D1K259+509D1K259+5167III 级复合非绝缘一般锚段0台阶法12D1K259+516D1K259+5193III 级复合非绝缘下锚0台阶法13D1K259+519D1K259+60081III 级复合非绝缘一般锚段0台阶法3.2、Ⅲ级围岩——台阶法首先进行上半断面开挖,并及时施作初期支护;再进行下半断面开...
