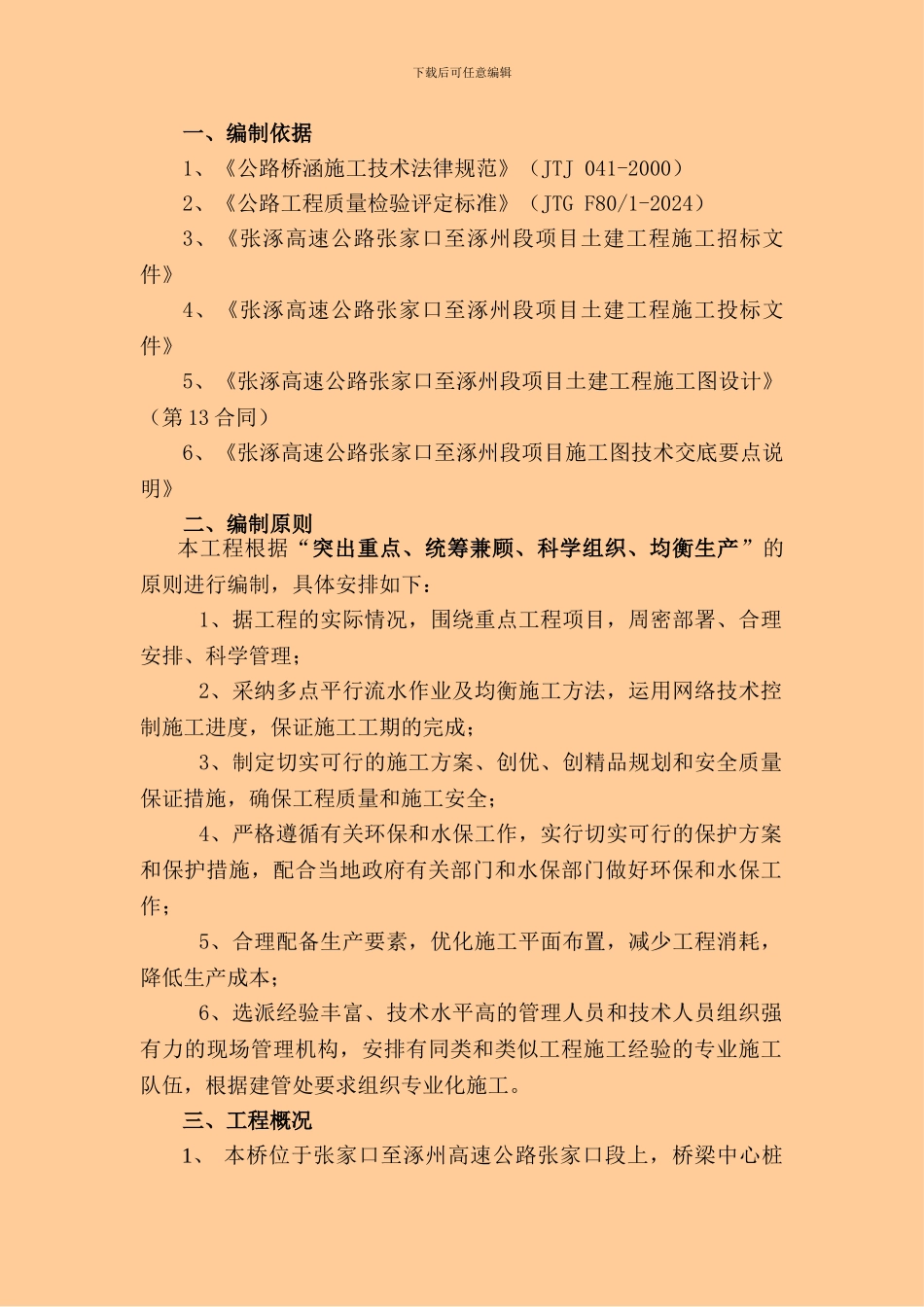

下载后可任意编辑一、编制依据1、《公路桥涵施工技术法律规范》（JTJ 041-2000）2、《公路工程质量检验评定标准》（JTG F80/1-2024）3、《张涿高速公路张家口至涿州段项目土建工程施工招标文件》4、《张涿高速公路张家口至涿州段项目土建工程施工投标文件》5、《张涿高速公路张家口至涿州段项目土建工程施工图设计》（第 13 合同）6、《张涿高速公路张家口至涿州段项目施工图技术交底要点说明》二、编制原则本工程根据“突出重点、统筹兼顾、科学组织、均衡生产”的原则进行编制，具体安排如下：1、据工程的实际情况，围绕重点工程项目，周密部署、合理安排、科学管理；2、采纳多点平行流水作业及均衡施工方法，运用网络技术控制施工进度，保证施工工期的完成；3、制定切实可行的施工方案、创优、创精品规划和安全质量保证措施，确保工程质量和施工安全；4、严格遵循有关环保和水保工作，实行切实可行的保护方案和保护措施，配合当地政府有关部门和水保部门做好环保和水保工作；5、合理配备生产要素，优化施工平面布置，减少工程消耗，降低生产成本；6、选派经验丰富、技术水平高的管理人员和技术人员组织强有力的现场管理机构，安排有同类和类似工程施工经验的专业施工队伍，根据建管处要求组织专业化施工。三、工程概况1、 本桥位于张家口至涿州高速公路张家口段上，桥梁中心桩下载后可任意编辑号为 K72+016，全长 547 米，跨径组合为 30+（45+3×80+45）+6×30米，桥梁跨越桃园沟附件山间的凹地。本桥主桥为（45+3×80+45）米的预应力混凝土变截面连续刚构，引桥采纳桩柱式墩、空心薄壁墩，桥台采纳柱式桥台，墩台基础均采纳桩基础。桥梁平面位于A=500 的缓和曲线及直线上，纵断面位于 R=20000 米竖曲线上，纵坡分别为-2.2472%、-3.522%。2、 桃园沟 2 号大桥主墩 2＃、3＃、4#、5#桥墩采纳双肢实心墩，横桥向宽 7 米，顺桥向厚 1.8 米，双肢薄壁墩间距 2.4 米。伸缩墩、引桥桥墩分别采纳双柱式墩、薄壁空心墩。其中 3#墩高 63.701米，为本桥最高墩。引桥 6#、7#、8#、9#墩为薄壁空心墩，其中 6#墩左幅墩高 41.075，为本桥最高薄壁空心墩。3、 本桥主墩截面几何尺寸为：7m×1.8m，墩身用 C40 混凝土，双肢墩身中部设置横撑连接；主筋为 φ32 螺纹钢、箍筋为 φ16 螺纹钢，外贴墩身箍筋布置一层 D8 焊接钢筋网片。四、总体施工部署1、桃园沟 2 号大桥主桥薄壁墩身及引桥 6#、7#、8#、9#采纳翻模施工法浇...
