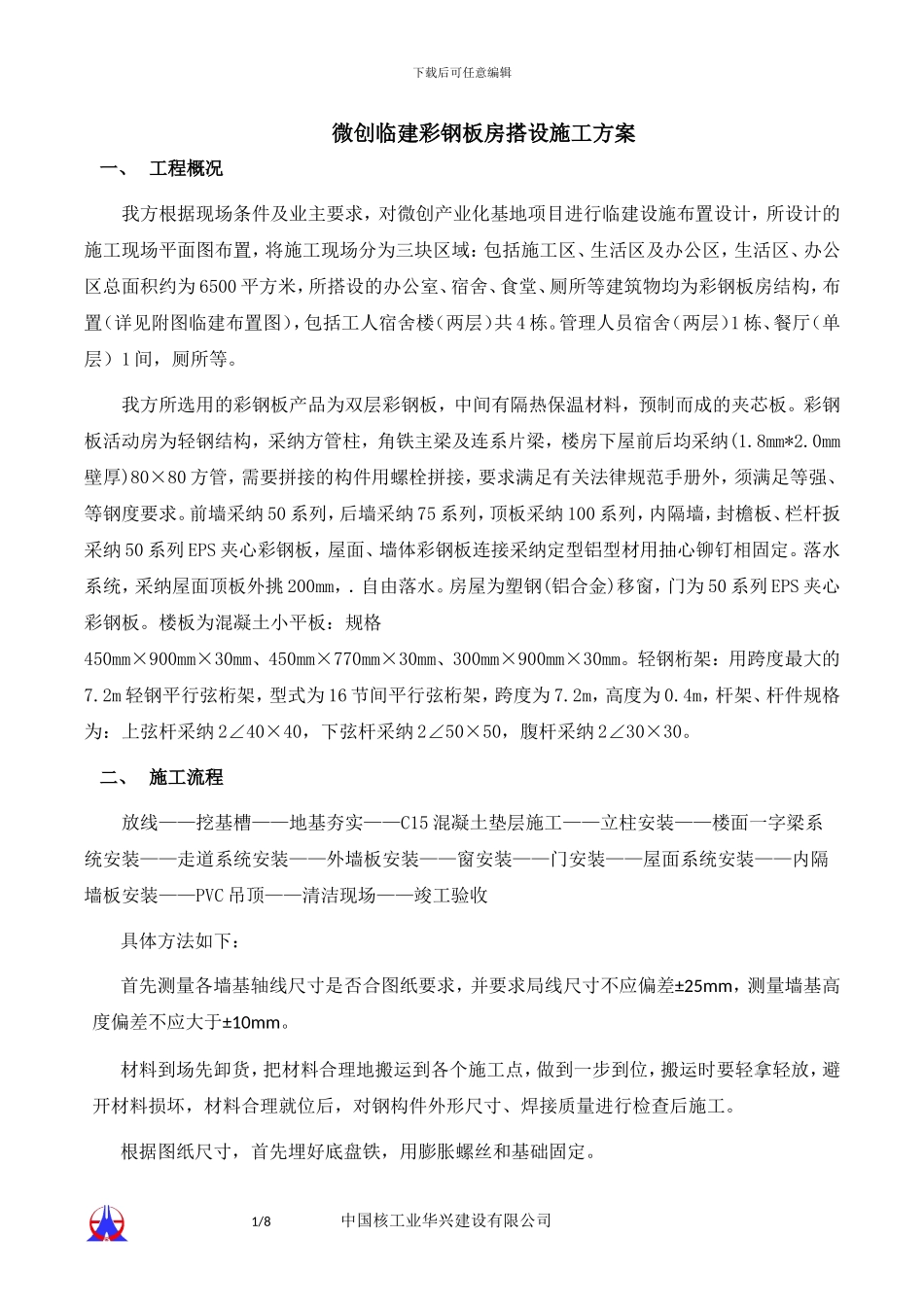

下载后可任意编辑微创临建彩钢板房搭设施工方案一、 工程概况我方根据现场条件及业主要求，对微创产业化基地项目进行临建设施布置设计，所设计的施工现场平面图布置，将施工现场分为三块区域：包括施工区、生活区及办公区，生活区、办公区总面积约为 6500 平方米，所搭设的办公室、宿舍、食堂、厕所等建筑物均为彩钢板房结构，布置（详见附图临建布置图），包括工人宿舍楼（两层）共 4 栋。管理人员宿舍（两层）1 栋、餐厅（单层）1 间，厕所等。我方所选用的彩钢板产品为双层彩钢板，中间有隔热保温材料，预制而成的夹芯板。彩钢板活动房为轻钢结构，采纳方管柱，角铁主梁及连系片梁，楼房下屋前后均采纳(1.8mm*2.0mm壁厚)80×80 方管，需要拼接的构件用螺栓拼接，要求满足有关法律规范手册外，须满足等强、等钢度要求。前墙采纳 50 系列，后墙采纳 75 系列，顶板采纳 100 系列，内隔墙，封檐板、栏杆扳采纳 50 系列 EPS 夹心彩钢板，屋面、墙体彩钢板连接采纳定型铝型材用抽心铆钉相固定。落水系统，采纳屋面顶板外挑 200mm，．自由落水。房屋为塑钢(铝合金)移窗，门为 50 系列 EPS 夹心彩钢板。楼板为混凝土小平板：规格450mm×900mm×30mm、450mm×770mm×30mm、300mm×900mm×30mm。轻钢桁架：用跨度最大的7.2m 轻钢平行弦桁架，型式为 16 节间平行弦桁架，跨度为 7.2m，高度为 0.4m，杆架、杆件规格为：上弦杆采纳 2∠40×40，下弦杆采纳 2∠50×50，腹杆采纳 2∠30×30。二、 施工流程放线——挖基槽——地基夯实——C15 混凝土垫层施工——立柱安装——楼面一字梁系统安装——走道系统安装——外墙板安装——窗安装——门安装——屋面系统安装——内隔墙板安装——PVC 吊顶——清洁现场——竣工验收具体方法如下：首先测量各墙基轴线尺寸是否合图纸要求，并要求局线尺寸不应偏差±25mm，测量墙基高度偏差不应大于±10mm。材料到场先卸货，把材料合理地搬运到各个施工点，做到一步到位，搬运时要轻拿轻放，避开材料损坏，材料合理就位后，对钢构件外形尺寸、焊接质量进行检查后施工。根据图纸尺寸，首先埋好底盘铁，用膨胀螺丝和基础固定。 1/8 中国核工业华兴建设有限公司下载后可任意编辑钢构件拼装，首先将方管与钢梁用螺丝逐榀进行拼装，拼装时螺栓必须全部拧紧，检查钢梁是否垂直，是否在同一平面，构件尺寸是否符合规定要求，直到全部满意为止。拼装好的钢构进行逐榀安装，首先撑起第一榀钢梁，...
