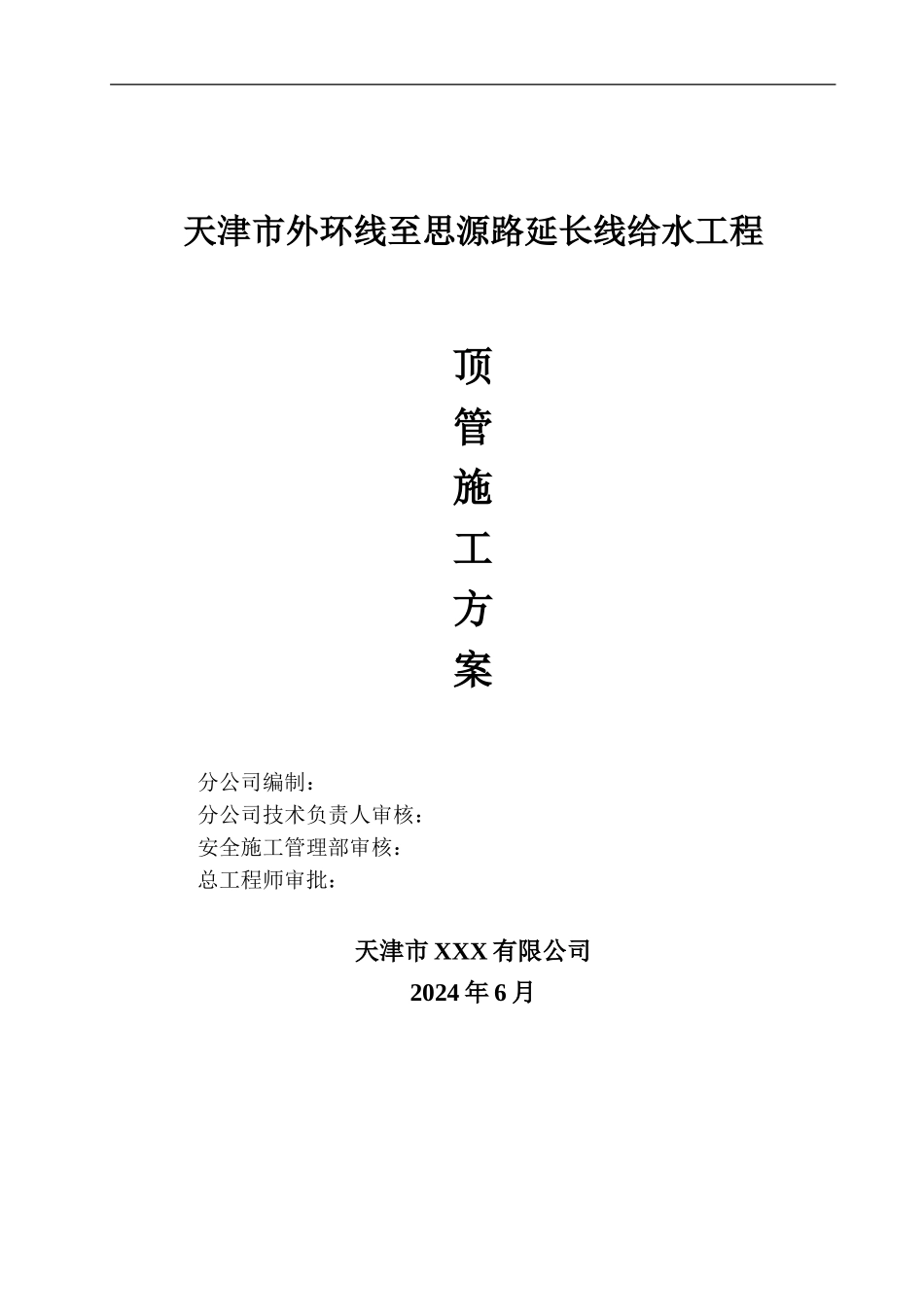

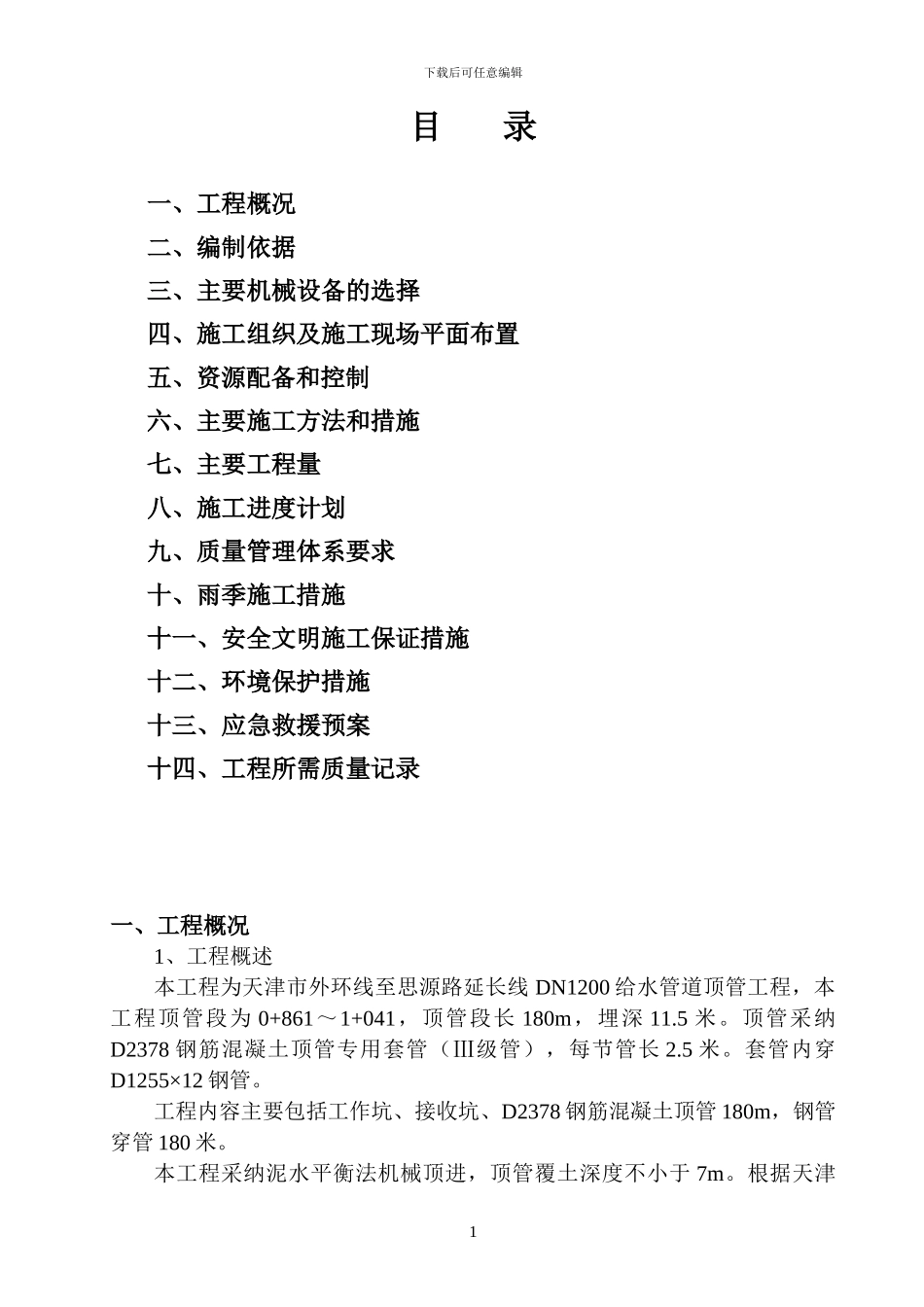

天津市外环线至思源路延长线给水工程顶管施工方案分公司编制：分公司技术负责人审核：安全施工管理部审核：总工程师审批：天津市 XXX 有限公司2024 年 6 月下载后可任意编辑目 录一、工程概况二、编制依据三、主要机械设备的选择四、施工组织及施工现场平面布置五、资源配备和控制六、主要施工方法和措施七、主要工程量八、施工进度计划九、质量管理体系要求十、雨季施工措施十一、安全文明施工保证措施十二、环境保护措施十三、应急救援预案十四、工程所需质量记录一、工程概况1、工程概述本工程为天津市外环线至思源路延长线 DN1200 给水管道顶管工程，本工程顶管段为 0+861～1+041，顶管段长 180m，埋深 11.5 米。顶管采纳D2378 钢筋混凝土顶管专用套管（Ⅲ级管），每节管长 2.5 米。套管内穿D1255×12 钢管。工程内容主要包括工作坑、接收坑、D2378 钢筋混凝土顶管 180m，钢管穿管 180 米。本工程采纳泥水平衡法机械顶进，顶管覆土深度不小于 7m。根据天津1下载后可任意编辑市地质工程勘察院的勘察资料，穿越段土质情况从地向下分别为：（1）杂填土，层厚 1.5-3.0 米，（2）粘土，层厚 1.0-1.4 米，容重为 18.9KN/m3，内摩擦角为 8.1°.（3）粉质粘土，层厚 2.1-2.5 米，容重为 19.4KN/m3，内摩擦角为 6.2°（4）粉土，层厚 1.2 米左右，容重为 19.7KN/m3，内摩擦角为 28.9°（5）粉质粘土，层厚 7.8-8 米，容重为 19.0KN/m3，内摩擦角为 13.3°本工程顶管管道深度位于第五层，土质为粉质粘土，地下水位为现状地面以下 1.3～1.8m，故工作井及接收井做双排 φ600 深层搅拌桩闭水，桩间咬合 200mm，工作坑四角采纳大口井降水施工方法，基坑支护采纳接桩法，打双层工字钢桩支护。2、本工程根据 ISO9001-2024 质量管理体系和管理。其中 D2378 钢筋混凝土管顶进过程为特别过程。本工程计划开工日期 2012 年 6 月 20 日，工期为 60 个日历日。质量目标：国家验收合格标准，符合合同要求的质量验收标准；安全目标：工伤事故为零伤、亡；环境目标：符合法律法规的要求。二、编制依据1、《天津市外环线至思源路延长线给水工程》施工图2、《天津市思源路至陆路港供水工程过京津塘和外环河岩土工程勘察资料》3、《给水排水管道工程施工及验收法律规范》GB50268-20244、《给水排水工程顶管技术规程》CECS246-20245、《土压平衡和泥水平衡顶管工程施工技术规程》DB/T 29-93-20246、《泥水平衡顶管...
