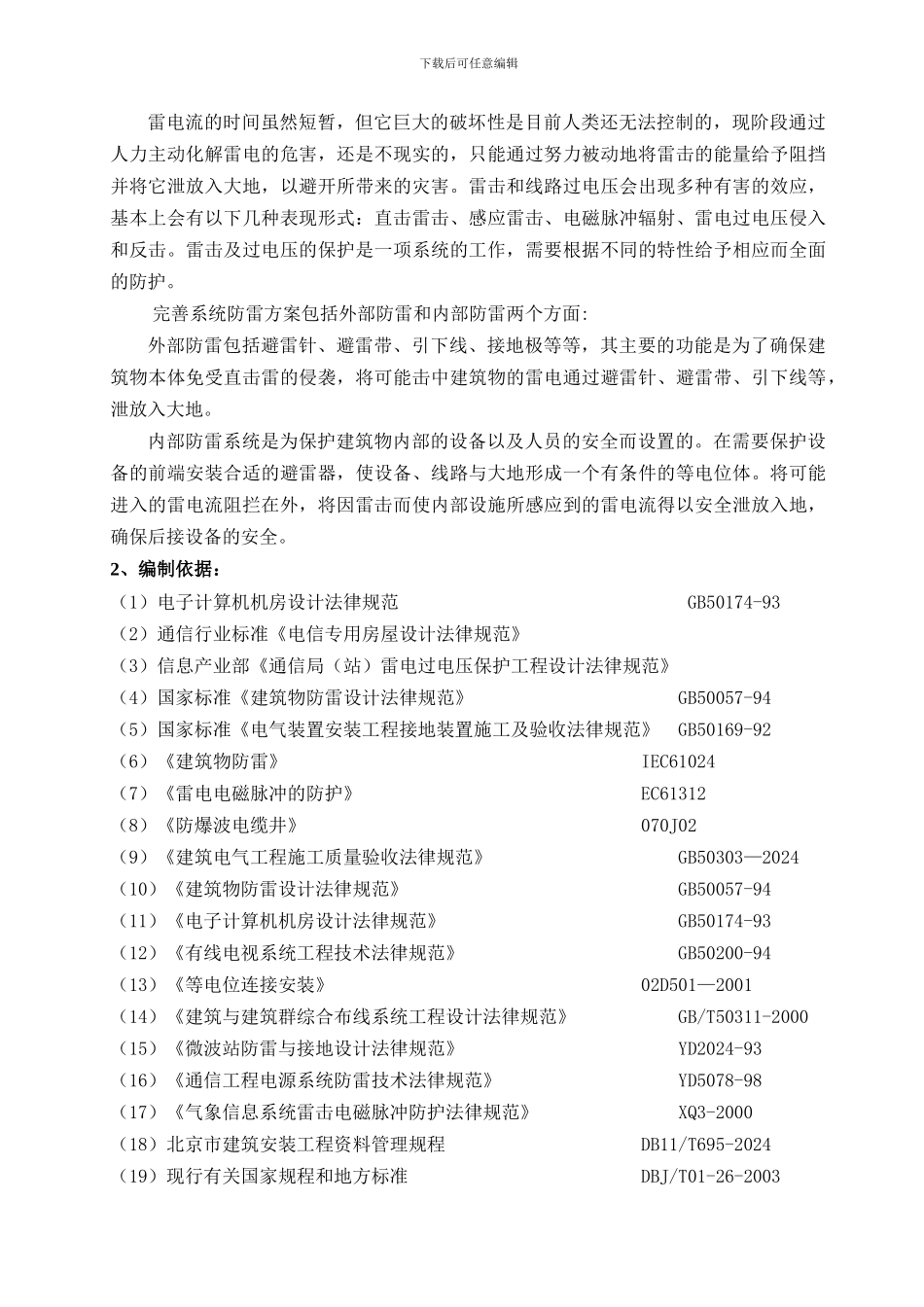

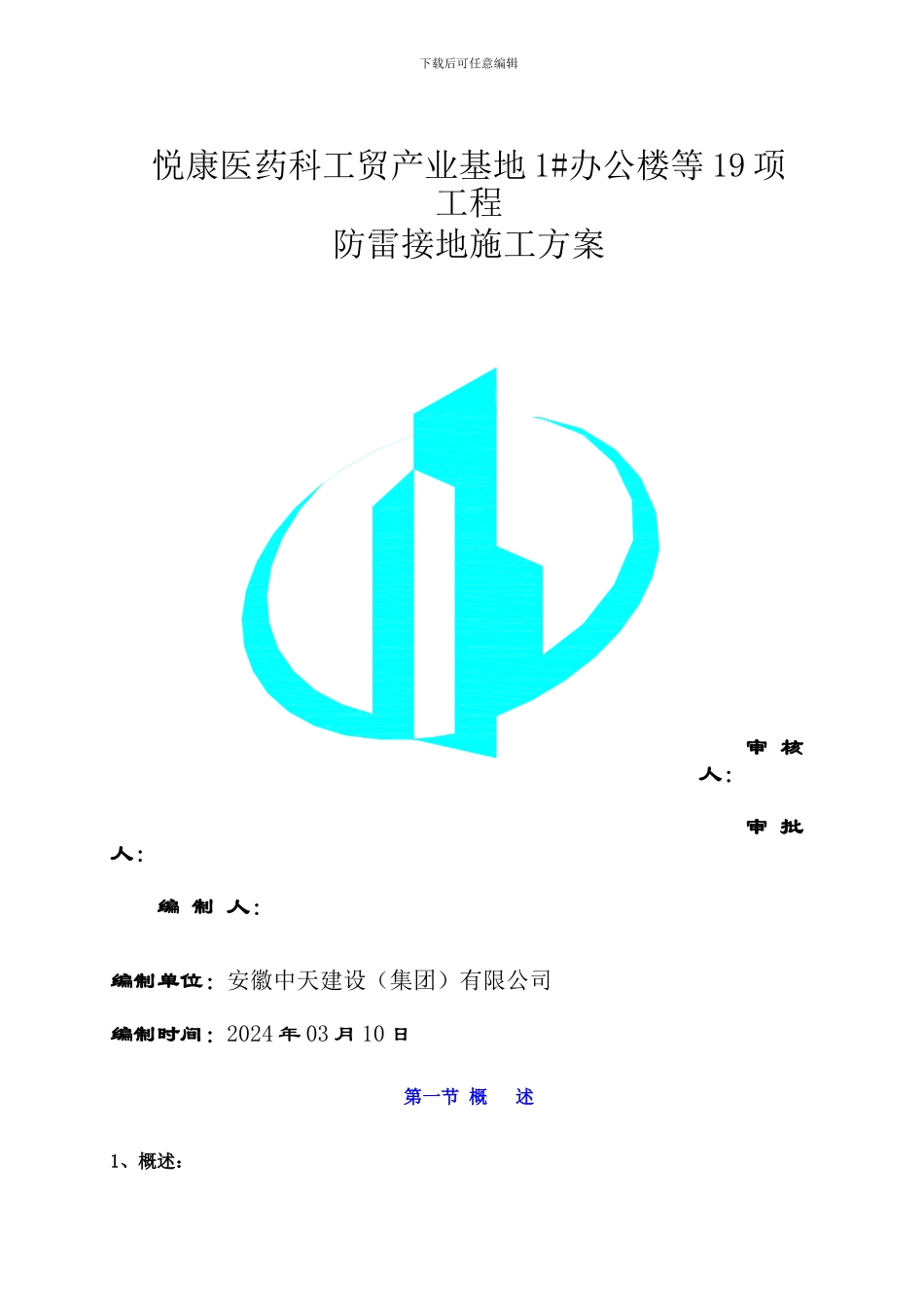

下载后可任意编辑悦康医药科工贸产业基地 1#办公楼等 19 项工程防雷接地施工方案审 核 人：审 批 人：编 制 人： 编制单位：安徽中天建设（集团）有限公司编制时间：2024 年 03 月 10 日第一节 概 述1、概述：下载后可任意编辑雷电流的时间虽然短暂，但它巨大的破坏性是目前人类还无法控制的，现阶段通过人力主动化解雷电的危害，还是不现实的，只能通过努力被动地将雷击的能量给予阻挡并将它泄放入大地，以避开所带来的灾害。雷击和线路过电压会出现多种有害的效应，基本上会有以下几种表现形式：直击雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击。雷击及过电压的保护是一项系统的工作，需要根据不同的特性给予相应而全面的防护。完善系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。2、编制依据：（1）电子计算机机房设计法律规范 GB50174-93（2）通信行业标准《电信专用房屋设计法律规范》（3）信息产业部《通信局（站）雷电过电压保护工程设计法律规范》（4）国家标准《建筑物防雷设计法律规范》 GB50057-94（5）国家标准《电气装置安装工程接地装置施工及验收法律规范》 GB50169-92（6）《建筑物防雷》 IEC61024 （7）《雷电电磁脉冲的防护》 EC61312 （8）《防爆波电缆井》 070J02（9）《建筑电气工程施工质量验收法律规范》 GB50303—2024（10）《建筑物防雷设计法律规范》 GB50057-94 （11）《电子计算机机房设计法律规范》 GB50174-93 （12）《有线电视系统工程技术法律规范》 GB50200-94 （13）《等电位连接安装》 02D501—2001（14）《建筑与建筑群综合布线系统工程设计法律规范》 GB/T50311-2000（15）《微波站防雷与接地设计法律规范》 YD2024-93（16）《通信工程电源系统防雷技术法律规范》 YD5078-98 （17）《气象信息系统雷击电磁脉冲防护法律规范》 XQ3-2000（18）北京市建筑安装工程资料管理规程 DB11/T695-2024（19）现行有关国家规程和地方标...
