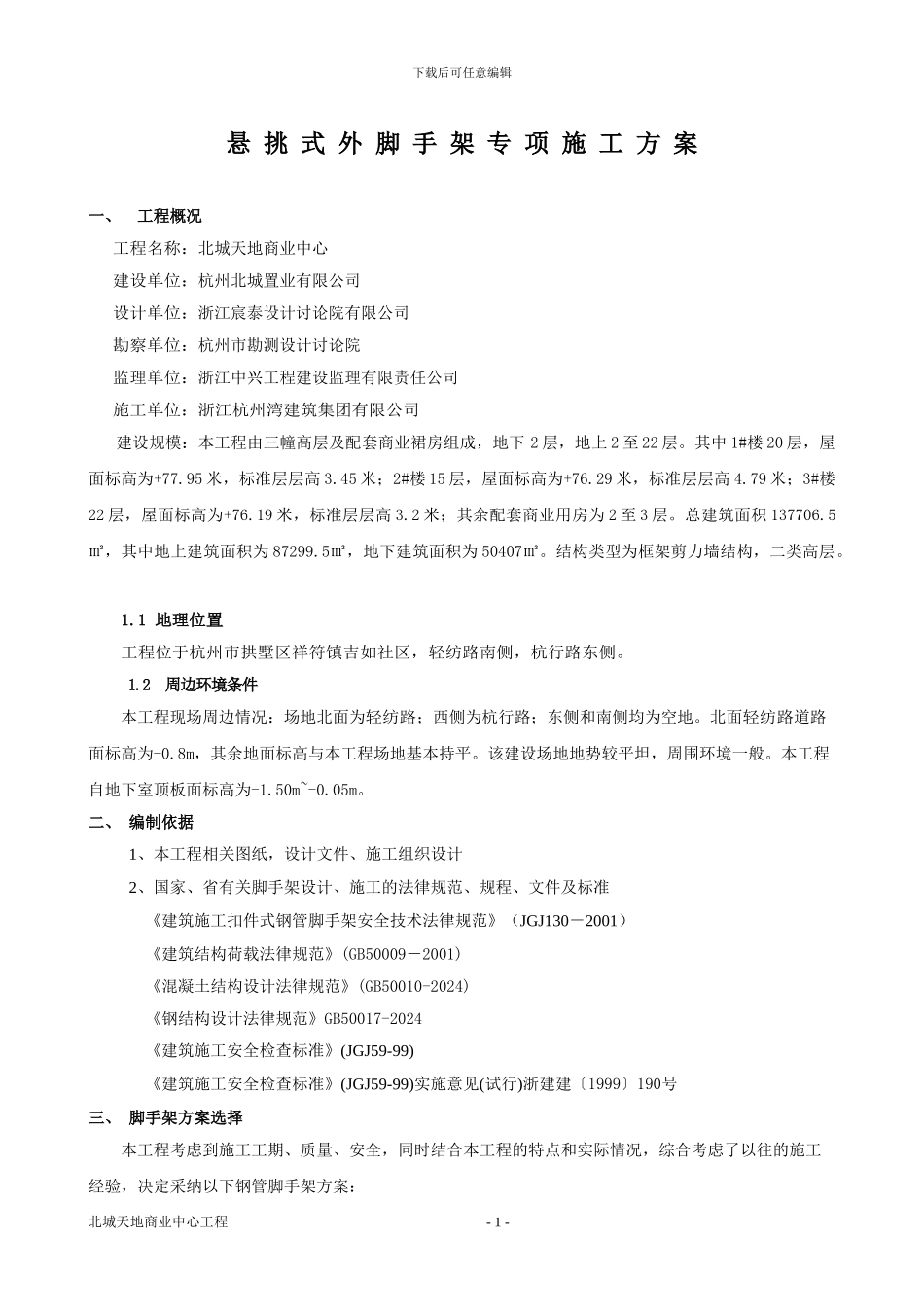

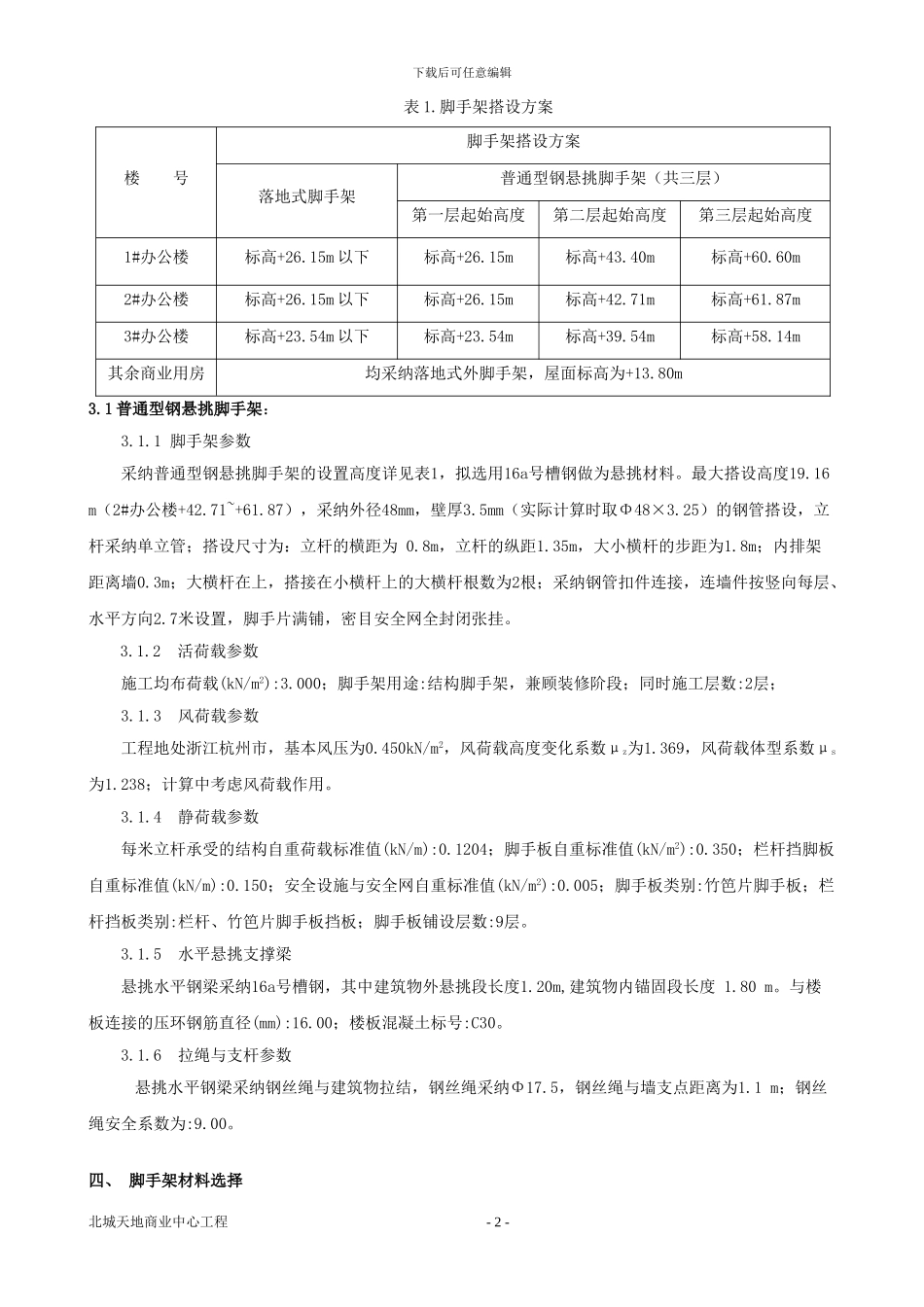

下载后可任意编辑悬 挑 式 外 脚 手 架 专 项 施 工 方 案一、 工程概况工程名称：北城天地商业中心建设单位：杭州北城置业有限公司设计单位：浙江宸泰设计讨论院有限公司勘察单位：杭州市勘测设计讨论院监理单位：浙江中兴工程建设监理有限责任公司施工单位：浙江杭州湾建筑集团有限公司建设规模：本工程由三幢高层及配套商业裙房组成，地下 2 层，地上 2 至 22 层。其中 1#楼 20 层，屋面标高为+77.95 米，标准层层高 3.45 米；2#楼 15 层，屋面标高为+76.29 米，标准层层高 4.79 米；3#楼22 层，屋面标高为+76.19 米，标准层层高 3.2 米；其余配套商业用房为 2 至 3 层。总建筑面积 137706.5㎡，其中地上建筑面积为 87299.5㎡，地下建筑面积为 50407㎡。结构类型为框架剪力墙结构，二类高层。 1.1 地理位置工程位于杭州市拱墅区祥符镇吉如社区，轻纺路南侧，杭行路东侧。1.2 周边环境条件本工程现场周边情况：场地北面为轻纺路；西侧为杭行路；东侧和南侧均为空地。北面轻纺路道路面标高为-0.8m，其余地面标高与本工程场地基本持平。该建设场地地势较平坦，周围环境一般。本工程自地下室顶板面标高为-1.50m~-0.05m。二、 编制依据1、本工程相关图纸，设计文件、施工组织设计2、国家、省有关脚手架设计、施工的法律规范、规程、文件及标准《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130－2001）《建筑结构荷载法律规范》(GB50009－2001)《混凝土结构设计法律规范》(GB50010-2024) 《钢结构设计法律规范》GB50017-2024 《建筑施工安全检查标准》(JGJ59-99)《建筑施工安全检查标准》(JGJ59-99)实施意见(试行)浙建建〔1999〕190号三、 脚手架方案选择本工程考虑到施工工期、质量、安全，同时结合本工程的特点和实际情况，综合考虑了以往的施工经验，决定采纳以下钢管脚手架方案：北城天地商业中心工程 - 1 - 下载后可任意编辑表 1.脚手架搭设方案楼 号脚手架搭设方案落地式脚手架普通型钢悬挑脚手架（共三层）第一层起始高度第二层起始高度第三层起始高度1#办公楼标高+26.15m 以下标高+26.15m标高+43.40m标高+60.60m2#办公楼标高+26.15m 以下标高+26.15m标高+42.71m标高+61.87m3#办公楼标高+23.54m 以下标高+23.54m标高+39.54m标高+58.14m其余商业用房均采纳落地式外脚手架，屋面标高为+13.80m3.1 普通型钢悬挑脚手架：3.1.1 脚手架参数采纳普通型钢悬挑脚手架的设置高度详见表...
