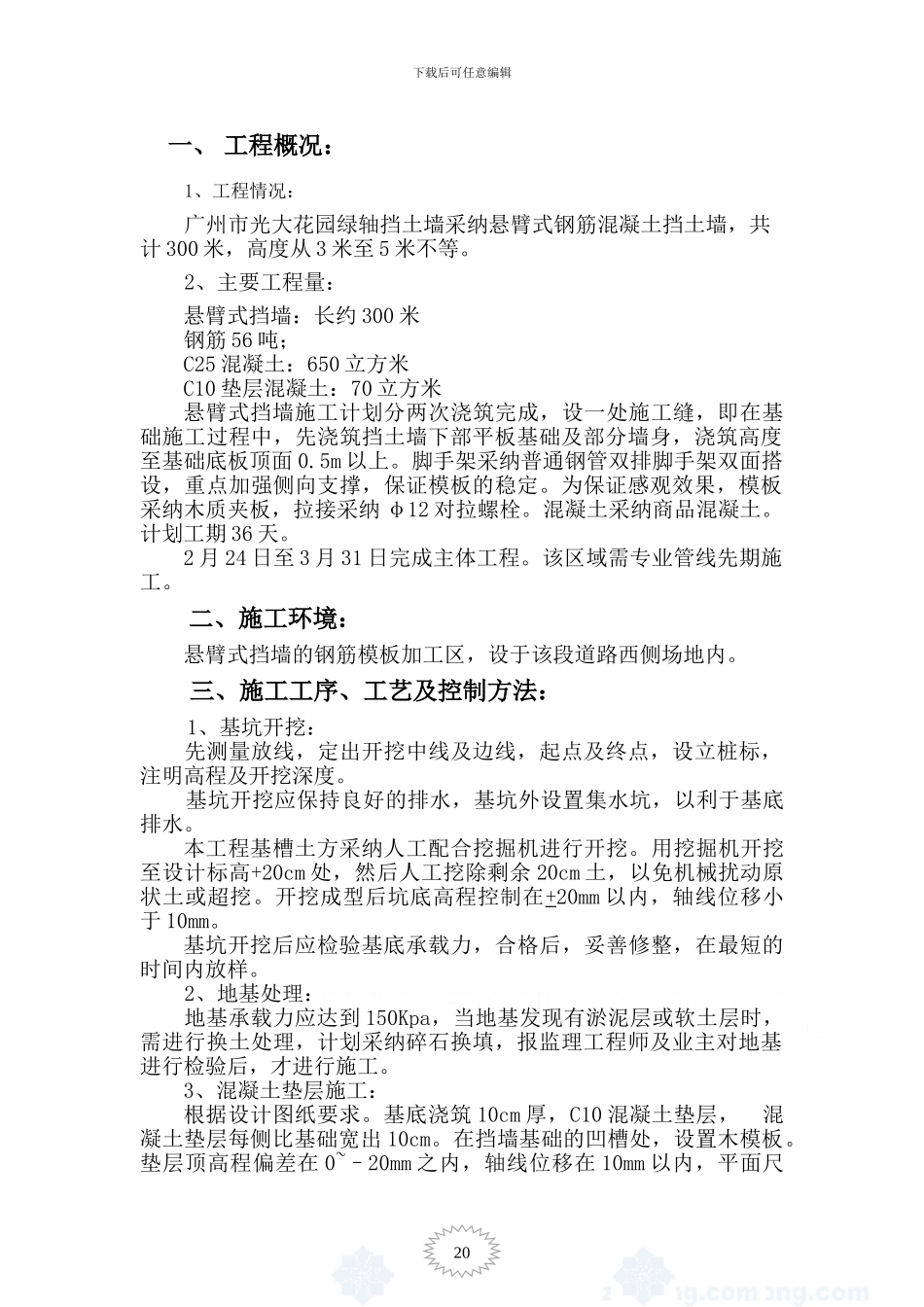

20下载后可任意编辑一、 工程概况:1、工程情况:广州市光大花园绿轴挡土墙采纳悬臂式钢筋混凝土挡土墙,共计 300 米,高度从 3 米至 5 米不等。2、主要工程量:悬臂式挡墙:长约 300 米钢筋 56 吨;C25 混凝土:650 立方米 C10 垫层混凝土:70 立方米悬臂式挡墙施工计划分两次浇筑完成,设一处施工缝,即在基础施工过程中,先浇筑挡土墙下部平板基础及部分墙身,浇筑高度至基础底板顶面 0.5m 以上。脚手架采纳普通钢管双排脚手架双面搭设,重点加强侧向支撑,保证模板的稳定。为保证感观效果,模板采纳木质夹板,拉接采纳 φ12 对拉螺栓。混凝土采纳商品混凝土。计划工期 36 天。2 月 24 日至 3 月 31 日完成主体工程。该区域需专业管线先期施工。二、施工环境:悬臂式挡墙的钢筋模板加工区,设于该段道路西侧场地内。三、施工工序、工艺及控制方法:1、基坑开挖: 先测量放线,定出开挖中线及边线,起点及终点,设立桩标,注明高程及开挖深度。 基坑开挖应保持良好的排水,基坑外设置集水坑,以利于基底排水。本工程基槽土方采纳人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm 处,然后人工挖除剩余 20cm 土,以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+20mm 以内,轴线位移小于 10mm。基坑开挖后应检验基底承载力,合格后,妥善修整,在最短的时间内放样。2、地基处理:地基承载力应达到 150Kpa,当地基发现有淤泥层或软土层时,需进行换土处理,计划采纳碎石换填,报监理工程师及业主对地基进行检验后,才进行施工。3、混凝土垫层施工:根据设计图纸要求。基底浇筑 10cm 厚,C10 混凝土垫层, 混凝土垫层每侧比基础宽出 10cm。在挡墙基础的凹槽处,设置木模板。垫层顶高程偏差在 0~–20mm 之内,轴线位移在 10mm 以内,平面尺20下载后可任意编辑寸偏差在+100mm~0 之内。4、钢筋安装: 钢筋直径在 12mm 以上时,采纳双面焊接接头,焊接长度不小于6d;其他采纳搭接接头形式,搭接长度不小于 30d。焊接前清除钢筋表面铁锈、熔渣。焊缝表面平整,接头处无裂纹。焊接钢筋要进行抽样检验,以每 300 个同类型接头为一批,切取三个接头进行拉伸试验,其抗拉强度均不得低于该级别钢筋的抗拉强度标准值,且试件断口呈塑性断裂。现浇钢筋基础先安装基础钢筋,预埋墙身竖向钢筋,待基础浇灌混凝土完后且砼达到 2.5Mpa 后,进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑...
